一体式球阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,一体式球阀售前、售中、售后专业服务。

  产品名称: 一体式球阀   产品型号: Q41M
  驱动方式: 手动,涡轮,电动,气动   连接形式: 法兰,螺纹
  结构形式: 一体式   密封结构: PTFE,PPL,硬密封
  压力范围: 1.6MPa-6.4MPa   公称通径: DN15-300
  常用材质: 铸铁,WCB,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

一体式球阀,一体式高温球阀中的球体、密封圈采用了加工工艺密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温、耐磨、耐油、耐腐蚀的能力。顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。

一体式高温球阀为金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封.硬密封的驱动形式除了电动之外还有:手动,蜗轮杆传动,气动等。
  高温球阀的蝶板安装于管道的直径方向。在硬密封球阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则全开状态。

一体式球阀,一体式高温球阀性能参数:

型号 公称压力
(MPa)
强度试验压力
(MPa)
密封试验压
(MPa)
适用温度
(℃)
适用介质
641M/F -16C 1.6 2.4 1.8 -28~+300 (M/F) 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
641M/F -25C 2.5 4.0 2.8 -28~+350 (PPN)

一体式球阀,一体式高温球阀主要零部件材料:

序号 零部件名称 材料
1 阀体 球墨铸铁、碳素钢、铸不锈钢
2 密封圈 (M/F)耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3 不锈钢
4 填料 聚四氟乙烯
5 填料压盖 QT450-10球墨铸铁
6 阀杆 碳素钢、铬不锈钢
7 手柄 碳钢

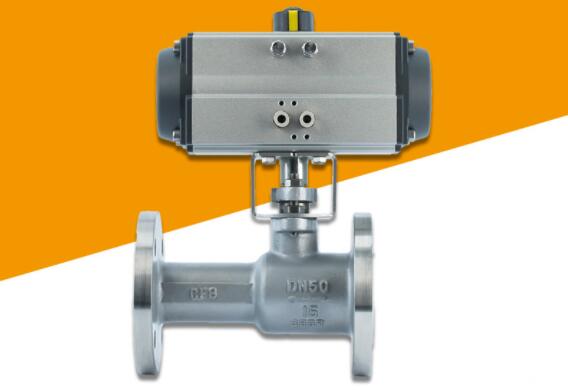

不锈钢气动一体式球阀图片

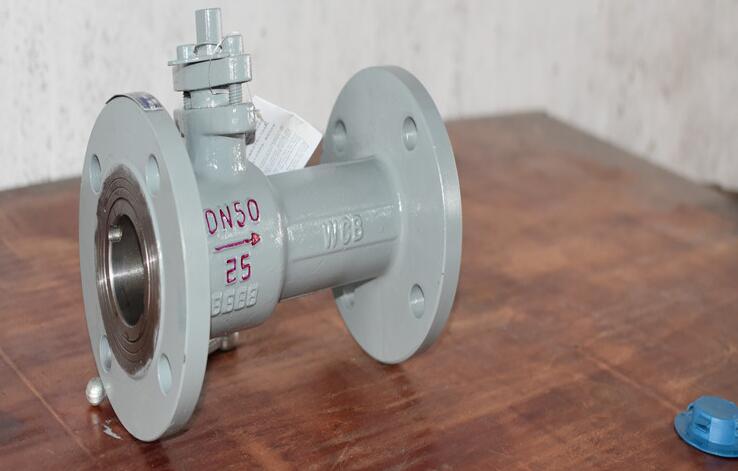

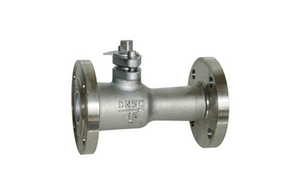

手动一体式球阀,一体式高温球阀实物图

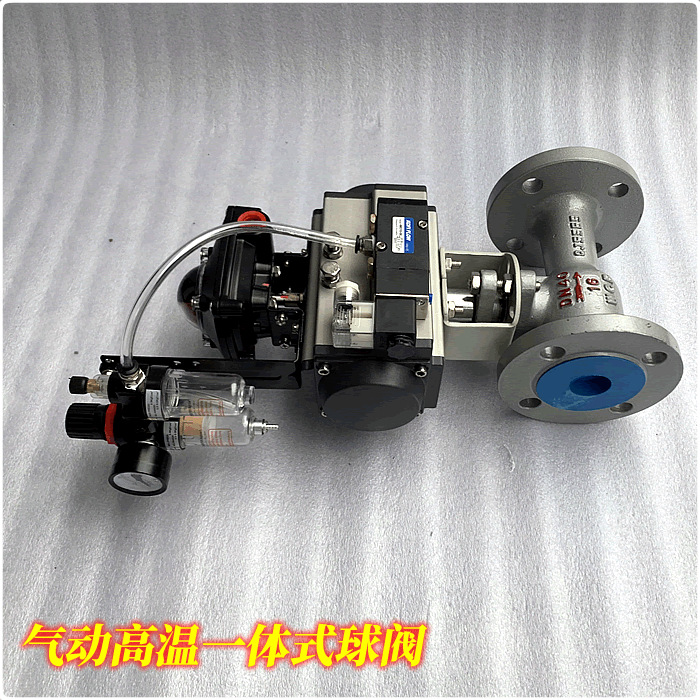

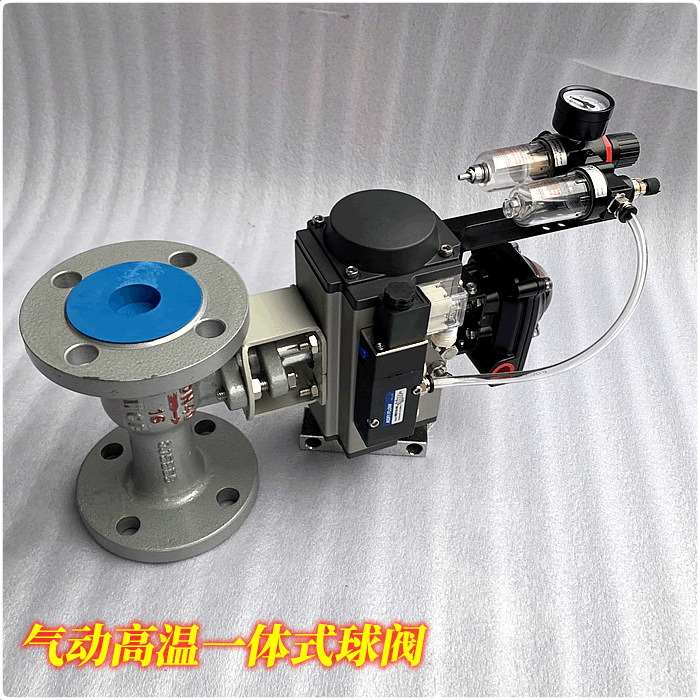

气动铸铁高温一体式球阀实物图

一体式球阀,一体式高温球阀参数尺寸图:
