轨道球阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,轨道球阀售前、售中、售后专业服务。

  产品名称: 轨道球阀   产品型号: GQ47H
  驱动方式: 手动,电动,气动   连接形式: 法兰
  结构形式: 轨道式   密封结构: 硬密封,软密封
  压力范围: 1.6MPa-16.0MPa   公称通径: DN25-700
  常用材质: 铸钢,锻钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

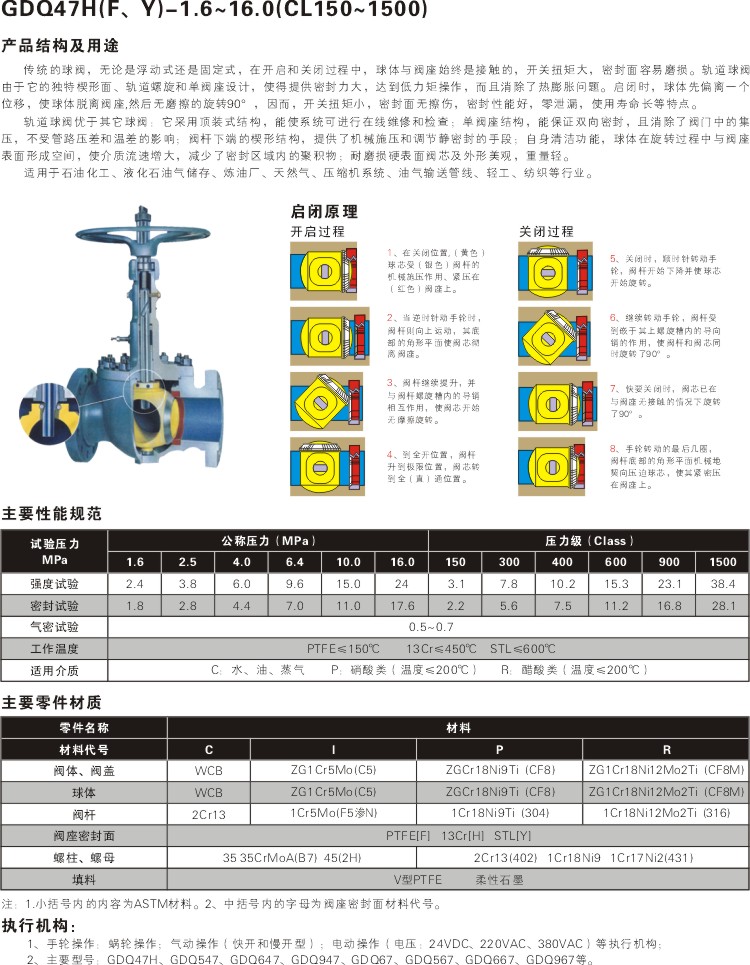

轨道球阀,GQ47H轨道式球阀适用于石油化工、液化石油气储存、炼油厂、天然气、压缩机系统、油气输送管线、轻工、纺织等行业。(GQ47H、GQ347H、GQ647H、GQ947H)
轨道球阀,GQ47H轨道式球阀执行标准
结构长度:JB/T7745 GB/T12221
连接法兰:GB/T9113 JB/79 HG20592
对焊端:GB/T12224
检验和试验:JB/T9092
轨道球阀,GQ47H轨道式球阀产品特点
1、启闭无摩擦。这一功能解决了阀门因密封面之间相互摩擦而影响密封的问题
2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车,降低生产成本
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题
4、低扭矩设计。特殊结构设计的阀杆,只需配一个小手轮阀门就能轻松启闭
5、楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响,在各种工况下密封性能都有可靠
6、密封面的自清结构。当球体倾离阀座时,管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

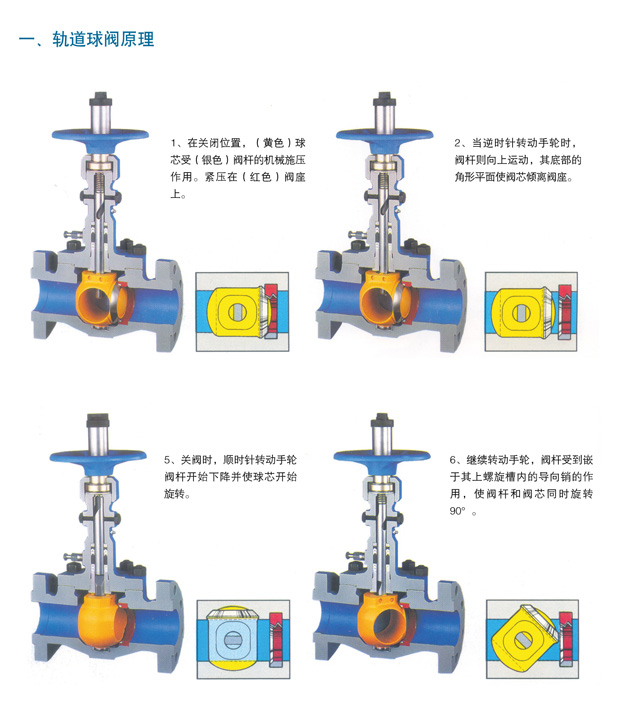

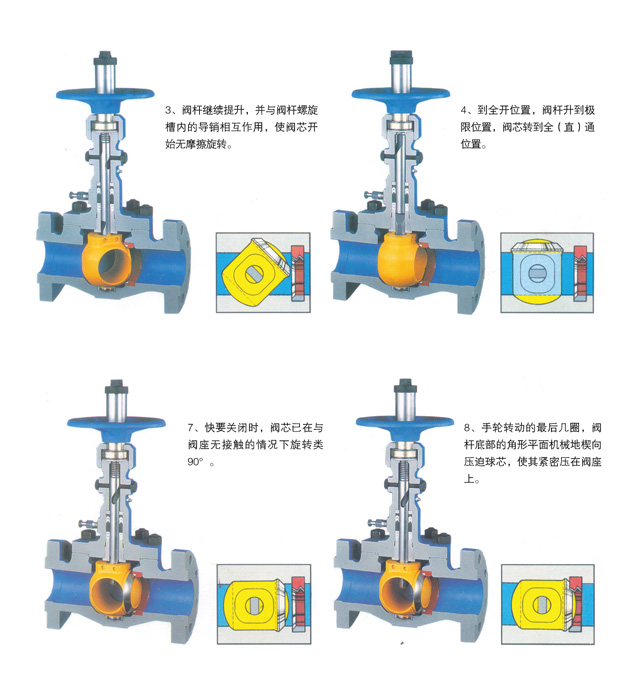

轨道球阀,GQ47H轨道式球阀原理图

技术规范

设计依据 GB API
结构长度 JB/T 7745
GB/T 12221
ANSI B16.10
连接法兰 GB/T 9113
JB/79
HG20592
ANSI B16.5
对焊端 GB/T 12224 MSS SP44
ANSI B16.25
试验和检验 JB/T 9092 API 598

性能规范

压力等级 试验压力 适用环境
壳体试验 密封试验
1.6 2.4 1.76 易燃、易爆、易挥发、易聚合及剧毒场合
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04
class 150 2.94 2.2
class 300 7.5 5.5
class 600 15.0 11.0
适用温度 -196℃~≤550℃
适用介质 水、油、天然气用各种软性介质与悬浮液
驱动方式 手动、气动、电动

性能参数

型号 GQ47H-16C GQ47H-25C
工作压力(MPa) 1.6 2.5
工作温度(℃) -190~550
适用介质 水、蒸汽、油品
材料 阀体、阀盖 WCB
阀杆 2Cr13
球体 WCB+HCr/STL
阀座 25
填料 柔性石墨

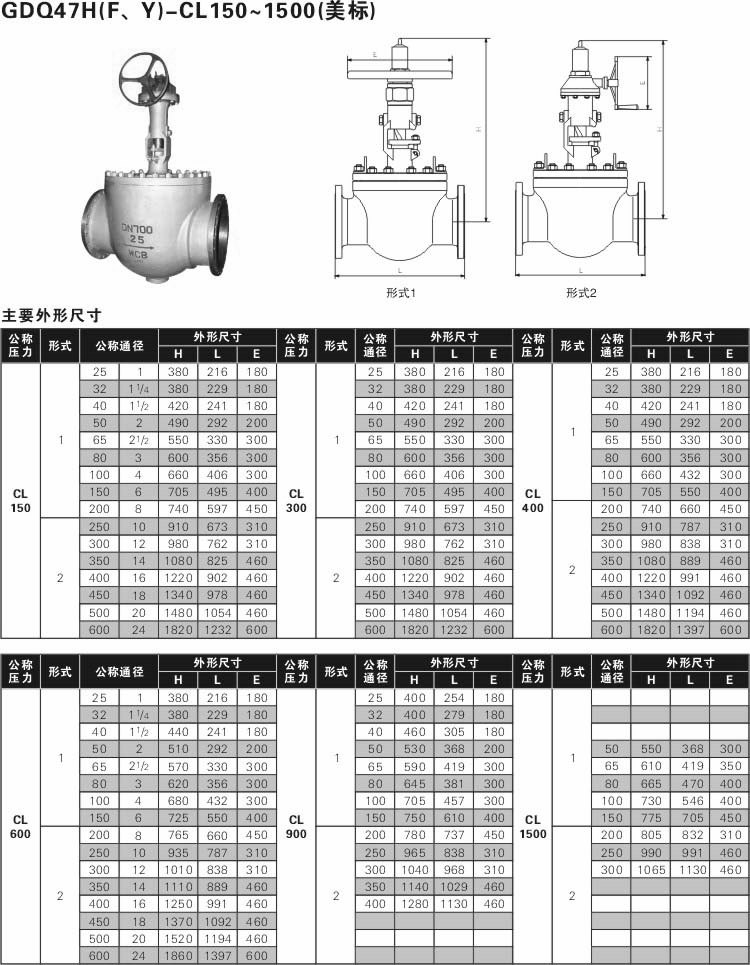

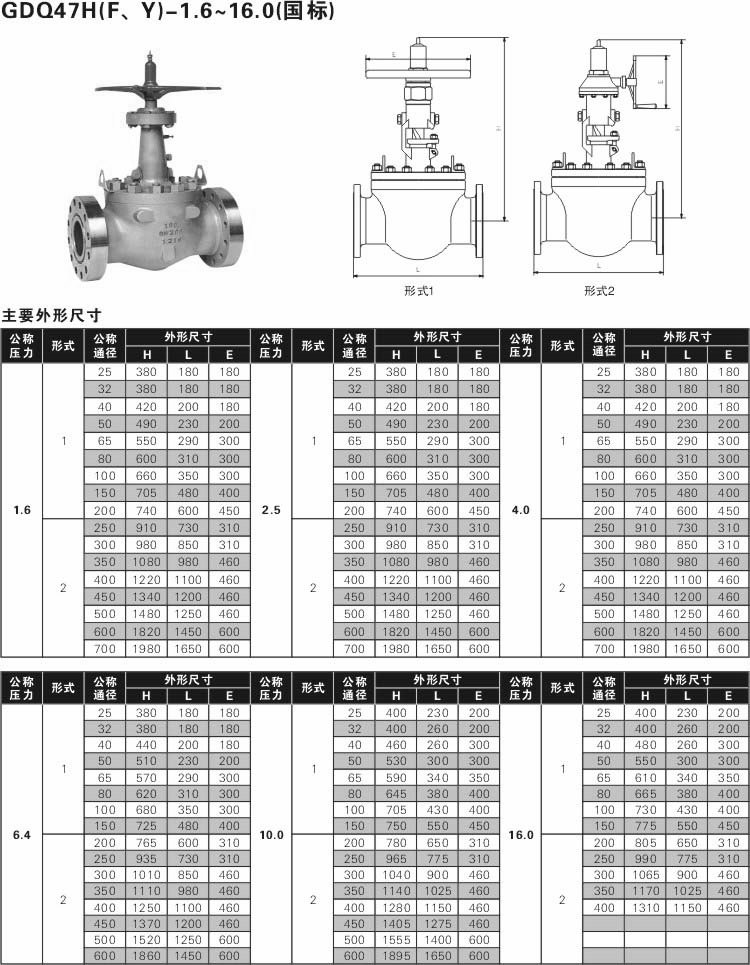

 轨道球阀,GQ47H轨道式球阀参数尺寸图:





售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:浮动球阀 更多相关产品:管路球阀
