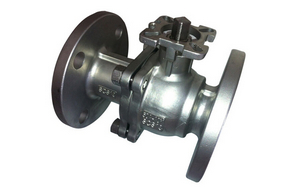

德标球阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,德标球阀售前、售中、售后专业服务。

  产品名称: 德标球阀   产品型号: Q41F
  驱动方式: 手动,电动,气动   连接形式: 法兰
  结构形式: 浮动式,固定式   密封结构: 软密封,硬密封
  压力范围: 1.6MPa-6.4MPa   公称通径: DN15-300
  常用材质: 碳钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

德标球阀,德标法兰球阀适用介质 石油化工,水,气 压力范围 1.6-40(Mpa) 适用温度 100-250(℃) 主体材料 不锈钢,碳钢 工作介质:适用于水、煤气、油品、氨等腐蚀性等介质 全通径流量 对焊端按ANSI16。

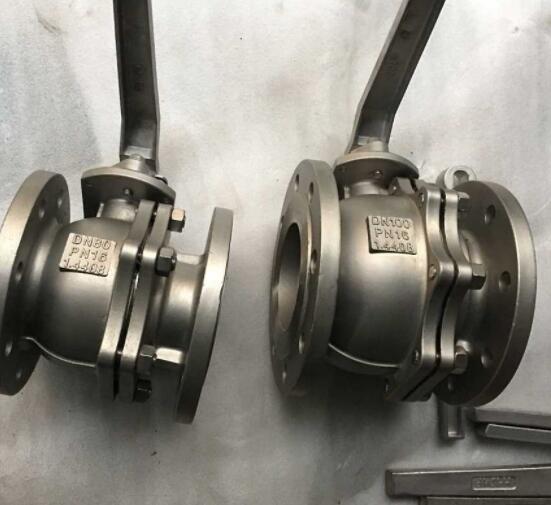

德标球阀实物图

Q41F德标球阀用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。德标球阀具有小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力小、直通的流道。德标球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气过氧化氢、甲烷和乙烯等。

产品标准

设计标准Design: DIN 3357 EN 12516-1
壁厚标准Wall Thickness: ASME B16.34 EN 12516-1
防火标准Fire Safe: API 307 ISO 10497
结构长度Face to Face: DIN 3202
法兰标准End Flange: DIN EN 1092-1
检测标准/Inspection & Testing: DIN 3230 EN 12266

产品特点

阀杆带有防静电设置 Ante-Static Devices For Ball-Stem-Body
阀杆带有防脱出装置设计 Blow-out Proof stem
钢球球槽上有泄压孔设计 Pressure Balance Hole in Ball Slot
采用Iso 5211 支架安装执行器平台设计
Built in ISO 5211 Bracket Mount For Easy Automation

主要材料表

名称 材质
       ANSI/JIS/DIN ANSI/JIS/DIN ANSI/JIS/DIN
阀体 A351-CF8M/SCS14A/1.4408 A351-CF8/SCS13A/1.4308 A216-WCB/SCPH2/1.0619
阀盖 A351-CF8M/SCS14A/1.4408 A351-CF8/SCS13A/1.4308 A216-WCB/SCPH2/1.0619
SUS316  SUS304
六角螺母 A194-8
弹性垫片 SUS304
密封圈 PTFE/VITON
阀座 PTFE/RPTFE/PPL
阀杆 SUS316  SUS304
O型圈 FKM(VITON)
止推垫 PTFE/RPTFE
填料 PTFE/GRAFOIL
蝶簧 SUS304
阀杆螺母 A194-8
填料压盖 SUS304
手柄 SUS201
定位杆 SUS304
内六角圆柱头螺钉 SUS304
六角螺母 A194-8
双头螺栓 A193-B8

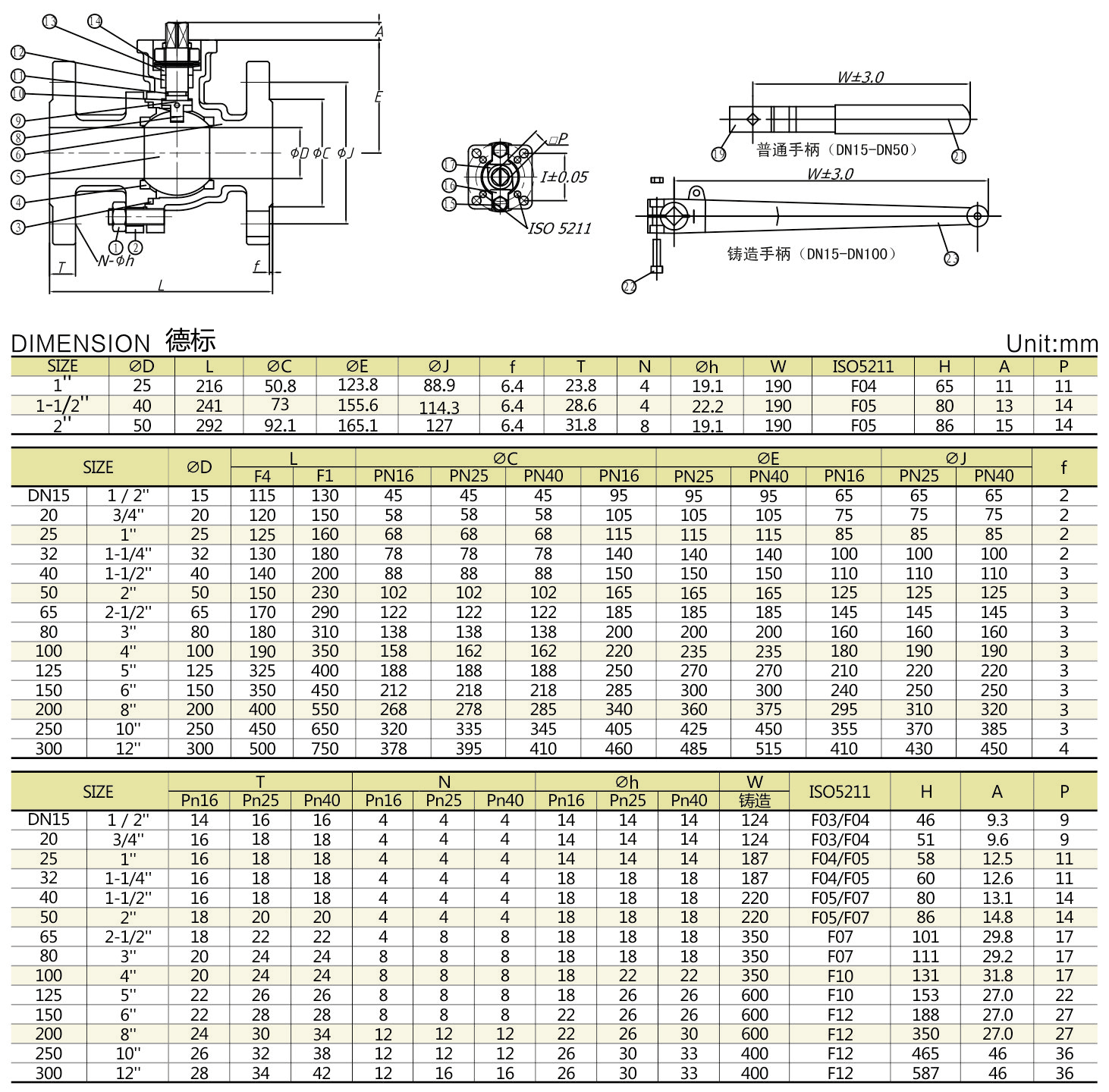

德标球阀,德标法兰球阀参数尺寸图:




售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:日标球阀 更多相关产品:铸铁球阀
