电动对夹式球阀,电动薄型对夹式球阀是超短法兰球阀，球芯通道形状有V形及O形。该系列产品有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

电动对夹式球阀实物图片

 技术参数：

电动执行器技术参数		电动薄型球阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6、2.5MPa
任选功能	开关型、触点型、开度信号、智能调节型	阀轴材质	不锈钢
动作范围	0～90°±5°	阀体材质	碳钢、304/316/316L不锈钢
动作时间	15秒/30秒/60秒	球体材质	304/316/316L不锈钢
环境温度	-30°～60°	阀座密封	PTFE、PPL、金属密封
手动操作	附带手柄操作	温度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
限位	电气、机械二重限位	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
防护	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
输入信号	0-10，1-5VDC/4-20mA(智能调节型)	特点	结构紧凑、体积小、重量轻、安装方便

电动对夹式球阀主要零件材料:

1) 轴 Shaft	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
2) 螺母夹 Nut holder	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
3) 防松螺母 Lock nut	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
4) 弹簧 Spring	不锈钢 ANSI301	1.4310	UNIX12CrNi 17 07
5) 垫圈 Washer	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
6) 压紧环型螺母 Gland nut ring	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
7) 顶部密封 至p sealing **	P.T.F.E.	/	/
8) O环 O-Ring **	氟橡胶 VITON	/	/
9) 密封圈 Seals	P.T.F.E.	/	/
10) O环 O-Ring	氟橡胶 VITON	/	/
11) 环型螺母密封 Ring nut sealing	P.T.F.E.	/	/
12) 底部密封 Bot至m sealing	P.T.F.E.	/	/
13) 环型螺母 Ring nut *	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
14) 球体 Ball *	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
15) 阀体 Body *	不锈钢 ANSI316	1.4408	/

电动对夹式球阀主要技术参数:

SIZE	1/2"	3/4"	1"	1 1 / 4 "	1 1 / 2 "	2"	2 1 / 2 "	3"	4"	5"	6"	8"
d	15	19	23.5	30	36	45	58	67	76	100	125	195
L	35	38	40	50	60	72	95	118	140	195	260	350
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3

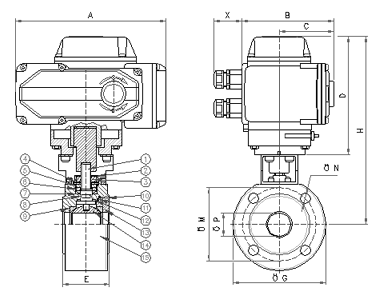

电动对夹式球阀尺寸图:
