电动带手轮球阀,防爆电动带(手轮)球阀一种电动执行机构的手轮转动切换装置球阀，包括手轮、销轴、蜗杆、离合器、滚珠和弹簧；手轮与离合器固定连接，销轴固定在蜗杆上，并与离合器脱开或锁住。由于爪式离合器与固定连接在蜗杆上的销轴脱离或锁住，使电动执行机构的手动＼自动切换简单，操作更加方便。
|
阀体材质：WCB,不锈钢,310S耐高温等 |
执行器参数 |
|
公称通径：DN15-DN300 |
传动方式：电动（带手动） |
|
公称压力：1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa |
控制电源：110/220V AC；50/60Hz |
|
适用温度：-40℃～350℃ |
动作时间：10s；30s；45s；135s |
|
适用介质：水、油、气、蒸汽、酸碱物 |
防护等级：IP65；IP67可定制IP68 |
|
阀体材质：铸铁，铸钢，不锈钢 |
保护装置：内置过热保护、过载保护 |
|
连接方式：法兰连接 |
控制方式：开关型、无源触点信号、开度信号、智能型 |
防爆等级 ExdII BT4；要求可定制ExdII BT6
①防爆型电动球阀流体阻力小，是所有阀类中流体阻力小的一种，以AC220V、AC380V或DC24V电源电压动作力，接受（4-20mA，0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0-90°，就能完成启闭动作或调节动作。
②全电子式电动执行机构，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示，手动操作等功能，性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度（0-90°任意角度），实现比例调节动作。
③球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。适用于要求零泄漏率的场合。
电动带手轮球阀和普通电动球阀相比有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少。可以电动启闭也可以手动启闭,密封性能等特点。通常适用于密封要求严格的场合,广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。
产品特点：
1、一体化结构，位置变送器和伺服放大器做为两个部件均可直接装入执行机构内部，直接接受4-20mA控制信号，输出4-20mA或1-5VDC阀位反馈信号，具有自诊断功能，使用和调校方便。
2、功能模块式结构设计，通过不同可选功能的组合，实现从简单到复杂的控制，满足不同应用要求。
3、结构简单，体积小巧，重量轻，便于安装和维护，机械零件全部采用CNC加工制作。
4、传动全部采用小齿隙密封齿轮，有效率高、噪声低、寿命长、稳定可靠、无需再加油等特点。
5、有多种运行速度，可满足各种控制系统的要求，以系统的快速响应及稳定性。
6、PSL系列同阀门的连接采用柔性盘簧连接，可避免阀杆与输出轴不同轴给阀门带来的影响，可预置阀门关断阀门的可靠关断，防止泄漏。
7、PSQ系列有开关保护，可防止因阀门产生过大转矩而损坏阀杆。
8、驱动电机采用性能稀土磁性材料制作的高速同步电机，运行平稳。有体积小、抗堵转、控制度等特点。
9、可设置分段调节，即由一台调节器输出的双时间比例信号控制两台执行机构（4-12mA对应PSL1的全开全闭，12-20mA对应PSL2的全开全闭）。
10、阀位反馈元件采用全密封多圈电位器，有体积小、死区小、使用寿命长等特点。
11、行程可调，便于与阀门连接。
12、，质量可靠，使用寿命长。
13、电器部件布线严谨并与传动部件完全隔离，执行机构运行性的可靠。

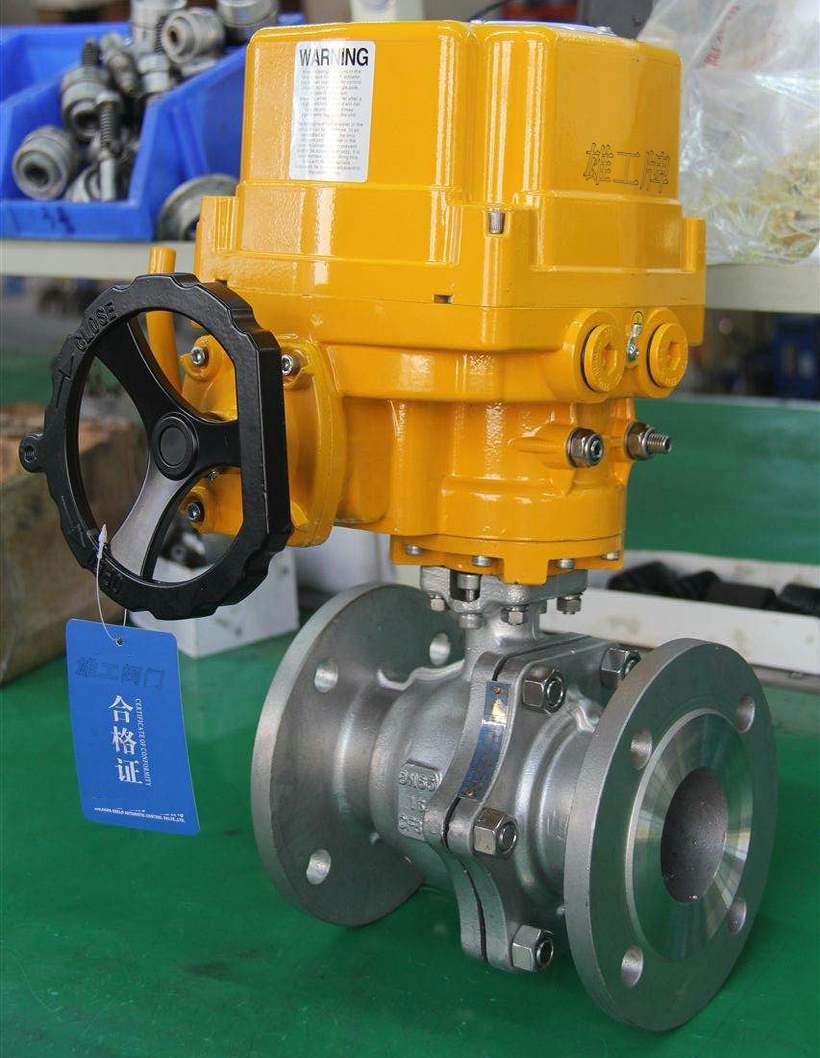

电动带手轮球阀,防爆电动带(手轮)球阀实物图片
主要技术参数及性能
|
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|---|
|
流量系数Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
|
泄漏量 |
软密封：零泄漏；硬密封：≤额定流量的10-5 |
|
阀体形式 |
两段式阀体(浮动球体) |
两段式阀体(固定球体) |
|
阀芯形式 |
“O”型球形阀芯 |
|
密封填料 |
聚四氟乙烯(PTFE)、金属石墨缠绕垫片 |
|
连接形式 |
法兰、焊接、螺纹 |
|
流量特性 |
近似快开特性 |
|
可调范围 |
DN15-65 |
DN80-300 |
|
250:1 |
350:1 |
|
基本误差 |
±1% |
|
死区 |
≤1% |
|
回差 |
≤1% |
|
适用温度 |
密封面 |
|
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
|
配置执行机构 |
可配HQ、361R等系列角行程防爆电动执行机构 |
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
执行器技术参数
|
电源电压 |
AC220/380V，50/60Hz |
|---|
|
输出力矩 |
50N·M～2000N·M |
|
动作范围 |
0～90° 0～360° |
|
动作时间 |
15秒/30秒/60秒 |
|
保护装置 |
过热保护 |
|
环境温度 |
-30°～60° |
|
手动操作 |
同附带手柄操作 |
|
限位 |
电气、机械二重限位 |
|
防护等级 |
相当于IP-65 |
|
防爆 |
ExdII BT4；要求可定制ExdII BT6 |
|
位置测量 |
可选装开关或电位计 |
|
驱动电机 |
8W/E |
|
进线接口 |
PE1/2〞进线线锁 |
主要零件材料
|
零件名称 |
材料名称 |
|---|
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 |
|
适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
主要性能规范：
型 号 |
公称压力PN(MPa) |
试验压力ps(MPa) |
适用温度(℃) |
适用介质 |
壳 体 |
密封(液) |
密封(气) |
Q941F-16C |
1.6 |
2.4 |
1.76 |
0.6 |
PTFE≤150
增强PTFE≤180
金属镶嵌封位聚苯≤200 |
水、油品等 |
Q941F-25C |
2.5 |
3.75 |
2.75 |
Q941F-40C |
4.0 |
6.0 |
4.4 |
Q941F-16P |
1.6 |
2.4 |
1.76 |
酸类 |
Q941F-25P |
2.5 |
3.75 |
2.75 |
Q941F-40P |
4.0 |
6.0 |
4.4 |
Q941F-16R |
1.6 |
2.4 |
1.76 |
醋酸类 |
Q941F-25R |
2.5 |
3.75 |
2.75 |
Q941F-40R |
4.0 |
6.0 |
4.4 |
电动带手轮球阀主要外型尺寸：
PN4.0(MPa) |
通径(DN) |
L |
D |
D1 |
D2 |
D6 |
b |
f |
H |
Z-d |
重量 |
驱动装置 |
15 |
140 |
95 |
65 |
45 |
40 |
16 |
4 |
325 |
4-14 |
- |
LQ5-1 |
20 |
152 |
105 |
75 |
55 |
51 |
16 |
4 |
354 |
4-14 |
- |
LQ5-1 |
25 |
165 |
115 |
85 |
65 |
58 |
16 |
4 |
360 |
4-14 |
- |
LQ5-1 |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4 |
386 |
4-18 |
- |
LQ5-1 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4 |
394 |
4-18 |
- |
LQ5-1 |
50 |
220 |
170 |
125 |
100 |
88 |
20 |
4 |
472 |
4-18 |
17 |
Q10-6 3/4 |
65 |
250 |
180 |
145 |
120 |
110 |
22 |
4 |
599 |
8-18 |
55 |
Q30-6 3/4 |
80 |
280 |
195 |
160 |
135 |
121 |
22 |
4 |
579 |
8-18 |
60 |
Q30-6 3/4 |
100 |
320 |
230 |
190 |
160 |
150 |
24 |
4.5 |
632 |
8-23 |
70 |
Q60-4 3/4 |
125 |
400 |
280 |
220 |
188 |
176 |
28 |
4.5 |
710 |
8-25 |
122 |
Q120-2 3/4 |
150 |
403 |
300 |
250 |
218 |
204 |
30 |
4.5 |
760 |
8-25 |
- |
Q120-2 3/4 |
200 |
550 |
375 |
320 |
282 |
260 |
38 |
4.5 |
- |
12-30 |
170 |
Q200 |
电动带手轮球阀主要零件材料：
零件名称 |
阀体、侧体 |
球体、阀杆 |
填料 |
密封圈 |
Q941F-16C
Q941F-25C
Q941F-40C |
WCB |
2Cr13 |
PTFE或
柔性石墨 |
PTFE、增强PTFE苯 |
Q941F-16P
Q941F-25P
Q941F-40P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
Q941F-16R
Q941F-25R
Q941F-40R |
ZG0Cr18Ni12Mo2Ti |
0Cr18Ni12Mo2Ti |
电动带手轮球阀主要外型尺寸：
PN1.6(MPa) |
通径(DN) |
L |
D |
D1 |
D2 |
b |
H |
Z-d |
重量 |
驱动装置 |
15 |
130 |
95 |
65 |
45 |
14 |
352 |
4-14 |
- |
LQ51 |
20 |
130 |
105 |
75 |
55 |
14 |
355 |
4-14 |
- |
LQ51 |
25 |
140 |
115 |
85 |
65 |
14 |
360 |
4-14 |
8 |
LQ51 |
32 |
165 |
135 |
100 |
78 |
15 |
386 |
4-18 |
13 |
LQ5-1 |
40 |
180 |
145 |
110 |
85 |
16 |
394 |
4-18 |
17 |
LQ5-1 |
50 |
200 |
160 |
125 |
100 |
16 |
472 |
4-18 |
25 |
Q10-6 3/4 |
65 |
220 |
180 |
145 |
120 |
18 |
486 |
4-18 |
60 |
Q10-6 3/4 |
80 |
250 |
195 |
160 |
135 |
20 |
579 |
8-18 |
65 |
Q30-6 3/4 |
100 |
280 |
215 |
180 |
155 |
20 |
595 |
8-18 |
75 |
Q30-6 3/4 |
125 |
320 |
245 |
210 |
185 |
22 |
650 |
8-18 |
97 |
Q60-4 3/4 |
150 |
360 |
280 |
240 |
210 |
24 |
739 |
8-23 |
162 |
Q120-2 3/4 |
200 |
400 |
335 |
295 |
265 |
26 |
799 |
12-23 |
226 |
Q120-2 3/4 |
250 |
533 |
406 |
362 |
324 |
30 |
890 |
12-25 |
- |
- |
300 |
610 |
483 |
432 |
381 |
32 |
940 |
12-25 |
- |
- |
电动带手轮球阀主要外型尺寸：
PN2.5(MPa) |
通径(DN) |
L |
D |
D1 |
D2 |
b |
H |
Z-d |
重量 |
驱动装置 |
15 |
130 |
95 |
65 |
45 |
14 |
352 |
4-14 |
- |
LQ51 |
20 |
130 |
105 |
75 |
55 |
14 |
355 |
4-14 |
- |
LQ51 |
25 |
165 |
115 |
85 |
65 |
16 |
360 |
4-14 |
8 |
LQ51 |
32 |
178 |
135 |
100 |
78 |
18 |
386 |
4-18 |
13 |
LQ5-1 |
电动带手轮球阀尺寸图:
