电动偏心半球阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,电动偏心半球阀售前、售中、售后专业服务。

  产品名称: 电动偏心半球阀   产品型号: PQ940H/Y/F
  驱动方式: 电动,手动,气动   连接形式: 法兰
  结构形式: 偏心半   密封结构: 硬密封,软密封
  压力范围: 1.6MPa-6.4MPa   公称通径: DN50-1200
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

电动偏心半球阀,PQ940H电动偏心半球阀广泛用于喷煤粉、控制法气体、含颗粒流体及粉沫固体介质输送设备。电动偏心半球阀是由角行程电动执行器及和偏心半球阀组成,执行器采用一体化结构,电动执行机构内置伺服系统,输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心,可减少磨损,延长使用寿命,阀芯后部设有一个导流翼,有利于流体稳定流动,具有稳定性。其次,还有流量大,可调范围广等特点。电动偏心半球阀(凸轮挠曲调节阀)广泛应用于石油、化工、电力、冶金、钢铁、造纸、药类、食品、纺织、轻工等行业。

1.水损为零。采用偏心结构,阀门开启后,流道完全畅通,水头损失为零。可节约大量能源。
2.可靠的密封方式。软密封结构自密封性能,硬密封结构弹性补偿性能。
3.耐磨损,使用寿命长。球阀在开启后,球冠偏置于阀体内,不被介质直接冲刷。
4.自动清污功能。硬密封偏心半球阀的球冠边沿采用刀刃状,不但可以刮去阀座上的污垢,还可以切断杂物。
5.启闭迅速。偏心曲轴旋转90度即可实现启闭,启闭时间短
6.适合高流速。直通流道,坚固的偏心曲轴使之适用高流速且无振动。
1.适用介质:清水.原水(含泥沙).污水.海水、蒸汽、煤气、天然气、油品等。
2.适用温度:软密封偏心半球阀为-40℃-135℃;硬密封半求阀为常温至600℃左右
3.适用压力:PN6-PN64。
4.公称通经:DN50~DN1200

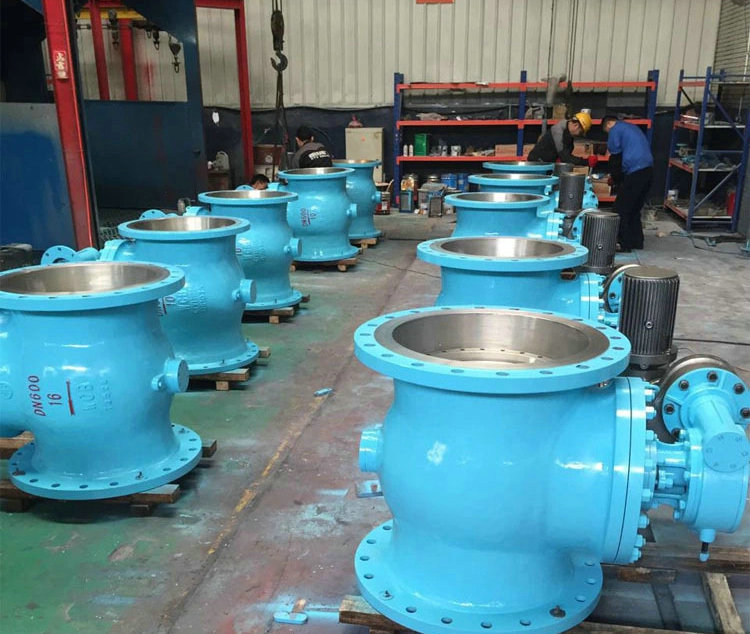

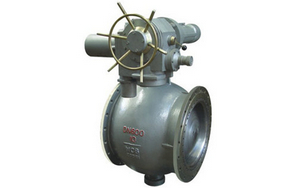

电动偏心半球阀实物图

产品说明

PQ940F/Y/H电动偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到好的保护。本产品特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。

结构特点

1. 阀座设外台阶与阀体内台阶相配合的结构,防止了球体与阀座发生卡阻或脱离现象。
2. 利用偏心阀体,偏心球体和阀座,阀杆作旋转运气时,在共同轨迹自动定心,关闭过程中越关越紧,完全达到好密封的目的,所以偏心半球阀密性能安全可靠;阀门启闭时,球体与阀座完全脱开,消除了密封副的磨损,克服了传统球阀阀座与球体密封面始终磨损的问题。
3. 非金属弹性材料被 于金属座中,阀座金属密封面受到好的保护。
4. 半球切口的球体与阀座之间有剪切作用,特适用于含 维,微小固体颗粒,浆等介质。
5. 全开时流通能力大,压力损失小,且介质不会沉积在阀体中腔内。
6. 本产品具有精确的调节和可靠定位功能,流量特性为近似百分比,可调范围大,调比为100;1。

执行标准

设计制造:GB12237-89
法兰连接:GB/T17241.6998、GB/T9115(钢制)
结构长度:GB12221-89
压力试验:GB/T13927的规定

性能参数

公称压力(Mpa) 0.6 1.0 1.6 2.5 4.0
公称通经(mm) 40-600 40-600 40-600 40-600 40-600
密封试验压力(Mpa) 0.66 1.1 1.76 2.75 4.4
壳体试验压力(Mpa) 0.9 1.5 2.4 3.75 6.0
适用温度(℃) -29~300、-29~425、-29~540
适用介质 清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式 手动、电动、气动
连接形式 法兰连接、对夹连接
安装方式 立式安装、卧式安装

材料明细表

序号 名称及规格 材料
1 底盖 25
2 内六角螺栓 35CrMo
3 垫片 柔性石墨
4 阀体 WCB
5 下阀杆 2Cr13
6 球体 WCB
7 滑动轴承 铜基合金或不锈钢
8 垫片 柔性石墨
9 阀座+堆焊合金钢 25
10 阀座支承 25
11 内六角螺栓 35CrMo
12 40Cr
13 上阀杆 2Cr13
14 滑动轴承 铜基合金或不锈钢
15 填料垫 2Cr13
16 填料 柔性石墨
17 填料压盖 WCB
18 支架 WCB
19 螺柱 35CrMo
20 螺母 45
21 螺柱 35CrMo
22 螺母 45
23 螺柱 35CrMo
24 螺母 45
25 40Cr
26 手动操作器 组合件

 主要零件材料

阀体 阀盖 GB WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti ZG15Cr1Mo1V
ASTM WCB CF8 CF8M WC9
球体 GB ZG2Cr13 ZG1Cr18Ni9Ti 表面特殊处理 ZG0Cr18Ni12Mo2Ti 表面特殊处理 ZG15Cr1Mo1V 表面特殊处理
ASTM CA15 CF8+HF CF8M+HF WC9+HF
阀杆 GB 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 25Cr2Mo2V
ASTM 420 304 316 F22a
阀座 GB PTFE 2Cr13 PTFE 1Cr18Ni9Ti PTFE 0Cr18Ni12Mo2Ti D517
ASTM PTFE 420 PTFE 304 PTFE 316 HF
填料 GB PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
ASTM PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
螺栓 GB 35 0Cr18Ni9 0Cr18Ni9 15Cr1Mo1V
ASTM A193 B7 A320-B8 A320-B8 A193 B16
螺母 GB 45 0Cr18Ni9 0Cr18Ni9 20CrMo
ASTM A194 2H A194-8 A194-8 A194-4

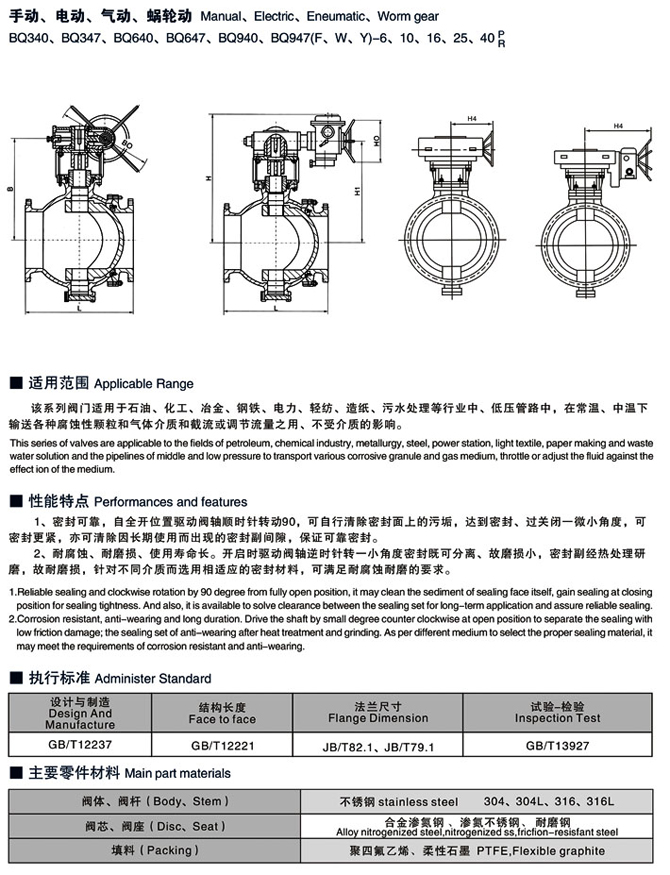

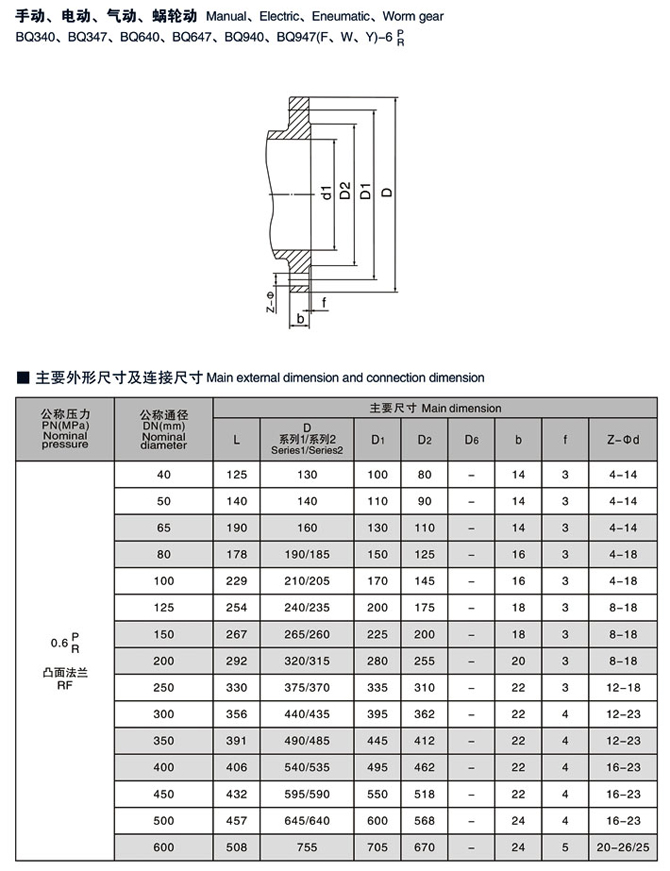

 电动偏心半球阀,PQ940H电动偏心半球阀参数尺寸图:





售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:气动偏心半球阀 更多相关产品:硬密封球阀
