卫生级球阀,气动卫生级球阀规格：DN15-DN100及1/2〞- 4〞；
连接：卡箍式、焊接式、螺纹式(供选)；
标准：ISO、DIN、IDF、SMS、3A、SMS、 API、 GB、 BS等；
适用介质:水、油、蒸汽、碳酸、酸.
压力范围:1000WOG.
适用温度:-40℃~200℃
材 质：不锈钢SUS304和SUS316L；
用 途：适用于食品饮料、乳品、啤酒酿造、供水、药类、生物工程、医药及精细化工等项目工程建设配套产品
特点：1.压力落差小、流体直线通过 2.快速开关90度、保养费用低、密封性。

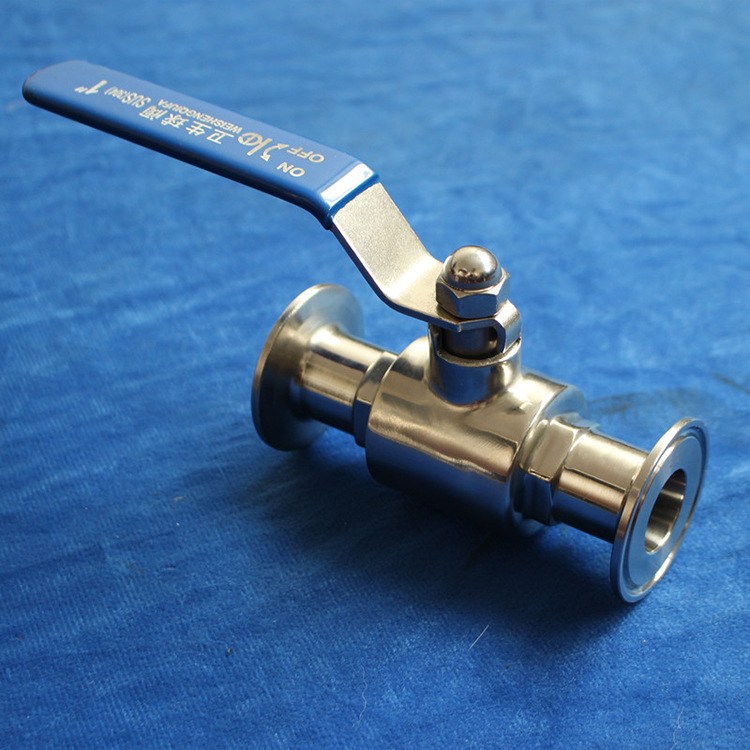

卫生级球阀实物图

技术参数

金属材质	与产品接触的部件	304/304L/316/316L
	不与产品接触的部件	304/304L/316/316L
	可提供EN 10204 3.1B证书书
密封材质	标配	EPDM/PTFE
	选配	FPM/PTFE，HNBR/PTFE，Silicone/PTFE
温度	工作温度	-20~+135℃(EPDM)
	灭菌温度	150℃(max 20min)
压力	工作压力	0~5bar(standard)
	控制气源压力	5~8bar
表面处理	内表面处理	Ra≤0.8μm
	外表面处理	亚光
连接	连接标准	焊接端: DIN 11850 系列2
		焊接端: Inch管径标准
	连接方式:焊接、快装、螺纹\等常用连接方式

主要外形尺寸

规格	A	B	B	L
20	100	50.5	50	110
25	120	50.5	55	120
32	130	50.5	58	130
38	150	50.5	60	140
51	200	65	80	170
63	210	77.5	90	190
76	220	91	95	210
89	260	106	110	220
102	320	119	118	240

 卫生级球阀,气动卫生级球阀参数尺寸图:

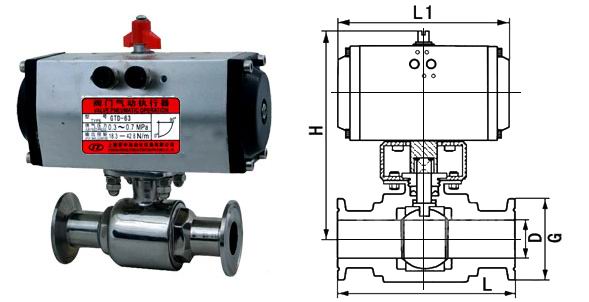

卫生级气动球阀外形尺寸

通径Ø	G	L1	L	D	H	执行器型号
15	34	130	100	12.7	152	GTD-52
20	50.5	130	100	17.2	156	GTD-52
25	50.5	140	120	25	180	GTD-63
32	50.5	140	130	31.8	208	GTD-63
38	50.5	140	150	35.6	218	GTD-63
51	64	170	200	48.6	226	GTD-75
63	77.5	186	210	60.3	240	GTD-83
76	91	186	220	72.9	286	GTD-83
89	106	225	260	88.9	298	GTD-100
102	119	254	320	101.6	336	GTD-110

卫生级气动球阀订货说明
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
