电动V型球阀,电动V型调节球阀是采用精度电动执行器及V型球阀组成。由于球芯带有V型结构，对阀座具有剪切作用。因此电动V型调节球阀适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸经营过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
1、电动V型球阀的V型切口的球芯与金属阀座之前具有剪切作用，特别适用于含纤维、微小固体颗粒、料浆等介质。
2、电动V型球阀还具有调节并可靠定位能力，流量特性为近似百分比，可调范围广。
3、电动V型球阀采用板簧加载的可动阀座结构，阀座与球芯不会产生卡阻或脱离等问题，密封可靠，使用寿命长。

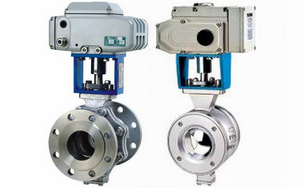

VQ947电动V型调节球阀 (法兰式)  VQ977电动V型调节球阀 (对夹式)

产品特点
1、有弹性负荷压力辅助密封座阀座与球芯自努至终的紧密接触。
2、有整体式的阀体结构，不存在产生潜在泄漏的可能。
3、有等百分比特性，有很宽的控制范围和特别稳定的控制过程，可广泛用应于多种工艺流程中。
4、阀杆和球芯采用渐开线花键连接，当齿廓受载时，齿上有径向力能起自动定心作用，且各齿受力均匀使之强度高、寿命长。

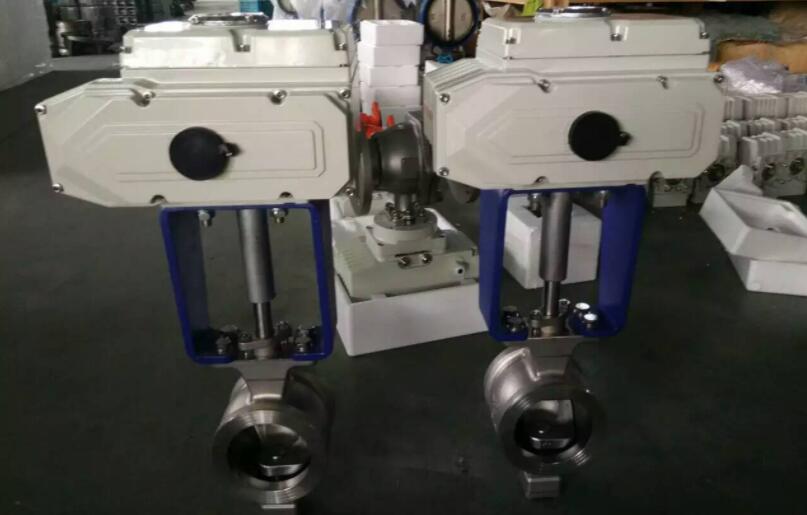

电动V型球阀,电动V型调节球阀实物图

产品特点

电动V型球阀是球阀的一种，它的关闭件是半球体上开有V字型开口，V型开口具有锋利的刃口，在球体回转过程中，关闭件之间有擦拭作用，对介质具有力的切断力，球体的V型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介质的精确调节，它是一种角回转的调节阀，其密封性能与普通球阀相同，使它同时具备调节和开关两种功能，与气动或电动执行器配套，广泛使用于工业过程自控系统中。
1、阀体整体式结构：对夹式和法兰式V型球阀阀体都是整体侧装式结构，结构刚性好，不容易引起变形和外泄。
2、上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少。
3、阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球 面镀硬铬或喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温；软密封PTFE阀座或增强PTFE阀座密封性好 耐腐蚀，适应范围广。
4、经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。
5，介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，所以 它除适合液体介质外，更适合于带纤维及固体颗料介质的系统控制。
6、小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现小Cv值精确控制。

技术规范

设计依据	GB标准	ANSI标准
设计标准	GB/12237	ANSIB16.34
连接法兰尺寸	GB/9113、JB/T79	ANSIB16.5
试验和检验	JB/T9002	API598

阀座参数

金属密封阀座			高温型金属密封阀座			软阀座
序号	名称	温度范围℃	序号	名称	温度范围℃	序号	名称	温度范围℃
1	密封阀盖	-20～160℃ -20～230℃	1	密封阀盖	-20～425℃	1	密封阀盖	-20～160℃
2	弹簧		2	碟簧		2	弹簧
3	O形圈		3	压圈		3	O形圈
4	阀体		4	石墨环		4	阀体
5	密封座		5	阀座		5	密封座
6	阀芯		6	阀体		6	密封圈(PTFE)
			7	阀芯		7	阀芯

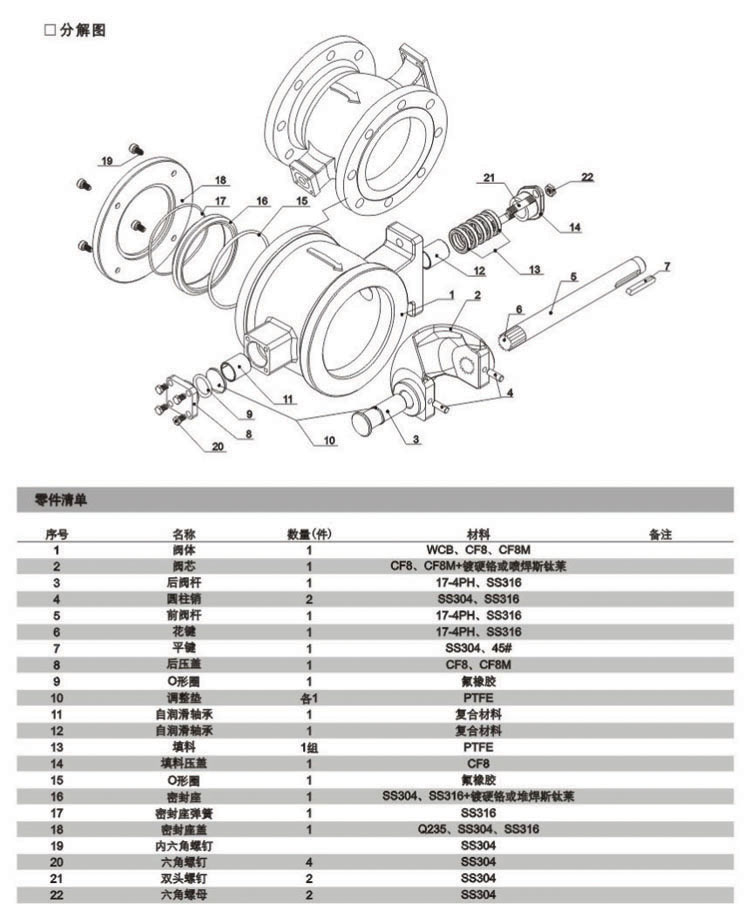

主要零件材质表

序号	名称	数量(件)	材料
1	阀体	1	WCB	CF8	CF8M
2	阀芯	1	CF8表面镀硬铬	CF8表面镀硬铬	CF8M表面镀硬铬
3	圆柱销	2	304	304	316
4	阀座	1	304堆焊硬质合金	304堆焊硬质合金	316
5	弹簧	1	316	316	316
6	0型圈	1	氟橡胶	氟橡胶	氟橡胶
7	自润滑轴承		304+PTFE	304+PTFE	316+PTFE
8	下阀杆	1	20Cr13	304	316
9	O型圈	1	氟橡胶	氟橡胶	氟橡胶
10	后压盖	1	WCB	CF8	CF8M
11	环垫	1	PTFE	PTFE	PTFE
12	调节垫片	1	PTFE	PTFE	PTFE
13	平垫片	4	Q235	304	304
14	螺栓	4	25	304	304
15	双头螺柱	2	25	304	304
16	自润滑轴承	1	304+PTFE	304+PTFE	316+PTFE
17	平键	1	20Cr13	304	316
18	下填料	1	PTFE	PTFE	PTFE
19	中填料	1组	PTFE	PTFE	PTFE
20	上填料	1	PTFE	PTFE	PTFE
21	填料压盖	1	WCB	CF8	CF8M
22	螺母	2	35	304	304
23	上阀杆	1	20Cr13	304	316

主要技术参数及性能指标

公称通径DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公称压力	PN1.6、2.5、4.0、6.4MPa
强度试验	2.4～9.6MPa
密封试验	1.76～7.0MPa
流量特性	近似等百分比、直线特性
阀板转角（度）	0°～至90°（可调）
允许泄漏量等级	软密封：零泄露 硬密封：≤额定Cv×0.001%				软密封：VI微气泡级，金属密封：≤额定CV×0.065%
动作时间（S/90度）	8.5～30				36～60
可调节比	250:1						300:1
基本误差	全行程的≤±2%
回差	全行程的≤±2%
死区	全行程的≤0.8%
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

执行器技术参数

执行器类别	JOX系列执行器参数	3610R系列执行器参数	JHQ系列执行器参数
电源电压	标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，防腐功能
采用的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力的特点
适用于动作频繁的调节回路，当接通持续率为25%时

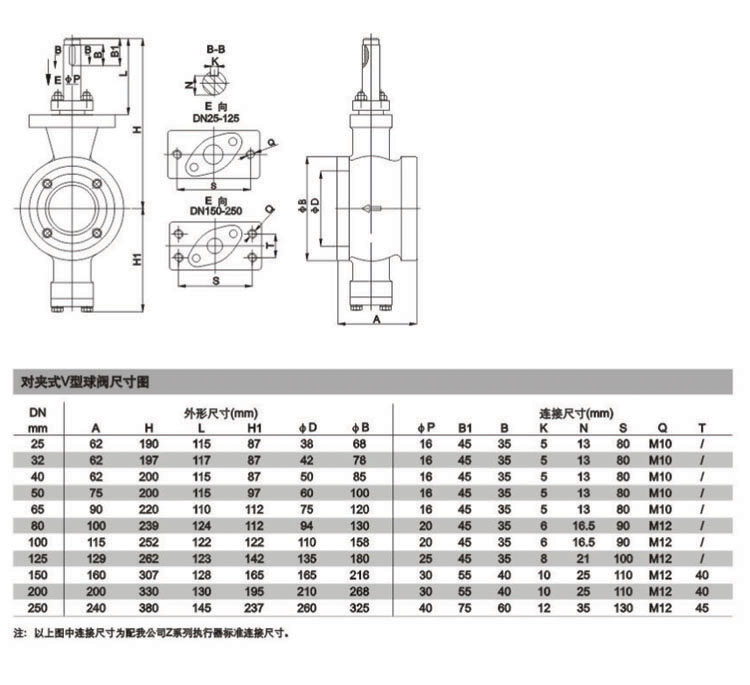

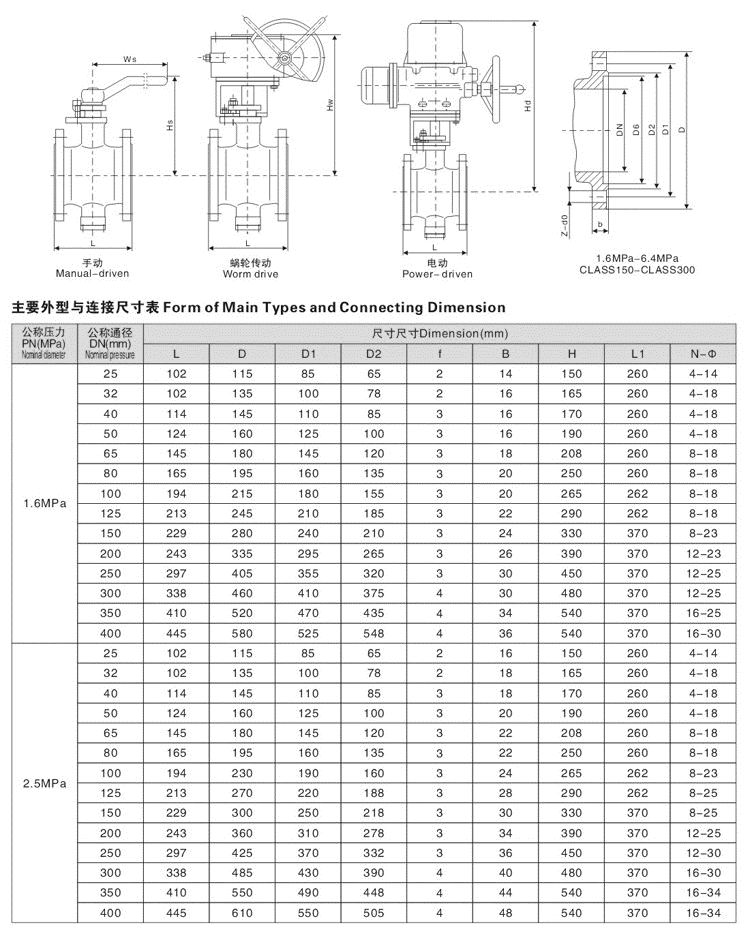

 电动V型球阀,电动V型调节球阀参数尺寸结构图:





售后服务承诺

 对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。

相关产品：丝扣球阀

更多相关产品：二位三通球阀

涡轮球阀	不锈钢浮球阀	水池浮球阀	法兰浮球阀
水箱浮球阀	浮球阀	衬氟球阀	一体式球阀
上装式球阀	高平台球阀	三片式对焊球阀	三片式法兰球阀
三片式手柄球阀	三片式承插焊球阀	三片式卡箍球阀	三片式活接对焊球阀
三片式焊接球阀	三片式球阀	二片式球阀	一片式球阀
不锈钢球阀	承插焊球阀	软密封球阀	硬密封球阀
电动偏心半球阀	气动偏心半球阀	侧装式偏心半球阀	上装式偏心半球阀
偏心半球阀	国标球阀	气动陶瓷球阀	电动陶瓷球阀
陶瓷球阀	碳钢球阀	铸钢球阀	铸铁球阀
德标球阀	日标球阀	高压美标球阀	DIN德标球阀
JIS日标球阀	美标不锈钢球阀	美标球阀	气动高真空球阀
电动高真空球阀	真空球阀	夹套球阀	气源球阀
氧气球阀	CPVC塑料球阀	FRPP塑料球阀	UPVC塑料球阀
气动塑料球阀	电动塑料球阀	PVDF塑料球阀	塑料球阀
薄型球阀	管路球阀	轨道球阀	浮动球阀
气动固定球阀	电动固定球阀	美标固定球阀	固定球阀
气动卸灰球阀	卸灰球阀	SAE法兰式高压球阀	KHF3/6固定法兰球阀
安全球阀	AJS蓄能器控制阀组	AQF安全球阀	集成组合球阀
Q1INS高压球阀	VH3V二位三通高压球阀	VH2V直通高压球阀	KHBF法兰式高压球阀
BME高压球阀	板式球阀	BKH高压球阀	液压球阀
KHB液压球阀	YJZQ高压球阀	CJZQ高压球阀	二位三通球阀
电动V型球阀	丝扣球阀	广式球阀	卫生级球阀
氨气球阀	四通球阀	快装球阀	电动切断球阀
气动切断球阀	抗硫球阀	锻钢球阀	卡套球阀
对焊球阀	对夹式球阀	焊接球阀	一体式全焊接球阀
全焊接法兰式球阀	埋地式全焊接球阀	全焊接球阀	法兰球阀
内螺纹球阀	外螺纹球阀	锻钢低温球阀	法兰低温球阀
低温球阀	对夹式保温球阀	薄型保温球阀	保温三通球阀
保温球阀	Y型三通球阀	三通四密封球阀	硬密封三通球阀
电动三通球阀	气动三通球阀	L型三通球阀	T型三通球阀
高压三通球阀	三通球阀	高温硬密封球阀	高温球阀
不锈钢高压球阀	高压球阀	气动固定式球阀	气动三片式法兰球阀
气动V型球阀	日标气动球阀	气动高温球阀	气动法兰球阀
气动两片式球阀	气动对夹式球阀	美标气动球阀	气动硬密封球阀
三片式气动球阀	气动带手轮球阀	气动保温球阀	气动调节球阀
气动高压球阀	气动球阀	电动带手轮球阀	电动内螺纹球阀
电动对夹式球阀	智能电动球阀	电动高压球阀	电动高温球阀
电动调节球阀	不锈钢电动球阀	电动开关球阀	微型电动球阀
手动内螺纹球阀	手动球阀
