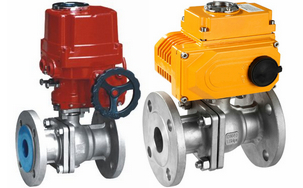

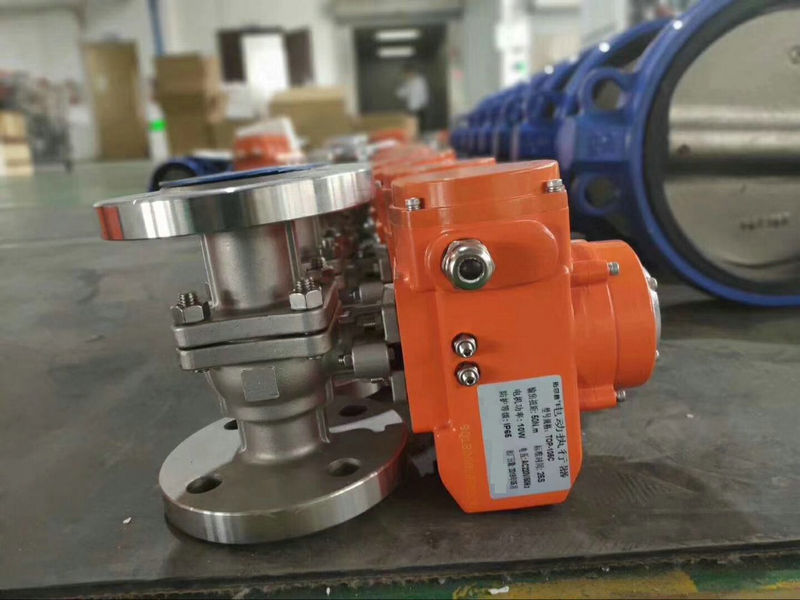

不锈钢电动球阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,不锈钢电动球阀售前、售中、售后专业服务。

  产品名称: 不锈钢电动球阀   产品型号: Q941F
  驱动方式: 电动,气动,手动,涡轮   连接形式: 法兰,螺纹
  结构形式: 全通径,缩径   密封结构: 软密封,硬密封
  压力范围: 1.6MPa-16MPa   公称通径: DN15-200
  常用材质: WCB,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

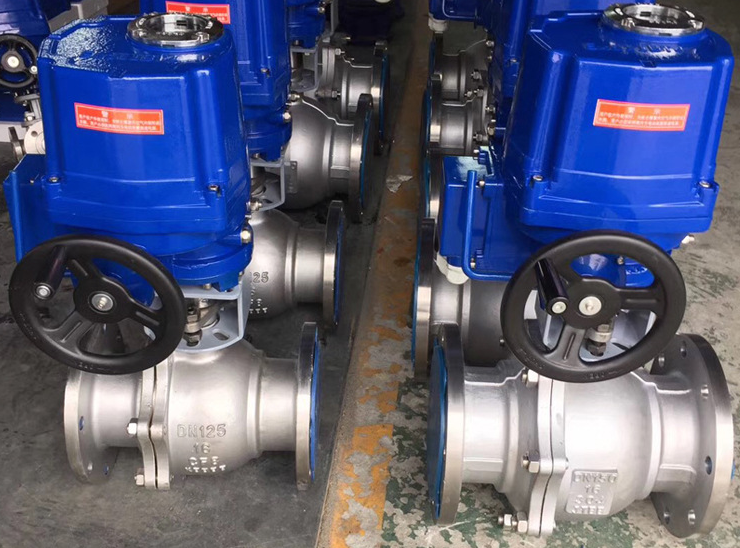

不锈钢电动球阀,不锈钢防爆电动球阀是球阀与电动执行器通过机械的连接而成的,继承了球阀的特性,并且采用电动执行器在精度与效率上得到了提升,整个阀门通过球体绕垂直于通道轴旋转90°来控制启闭的,在管道中主要取到了改变介质流动方向,切断,分配等作用,目前随着V型O型电动球阀的推出,使得此阀门在性能与控制介质上得到了扩展,从之前的用来做开关、切断阀,到现在的节流、控制流量等效果。常用的电动执行器有多回转式、单回转式、智能型、角行程执行器、直行程电动执行器、防爆执行器、精小型执行器等,球阀主要有三通球阀、浮动式球阀、O型球阀、固定式球阀、V型球阀等。

不锈钢电动球阀原理
电动球阀是通过球阀阀体结构为旋转90度的阀芯,电动执行器为输入0-10毫安的标准信号,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出,电机组带动齿轮涡轮蜗杆转角力矩,以开关和调节阀门。主要还是靠电动执行器的电流量来调节操作的。采用一体化结构,以单相电源AC220V和直流电源24VDC即可控制运转。适用与切断、调节,阀门与执行器采用了采用直连的形式,对流体介质的流量、压力、温度、液位等参数的控制。

运用场合
不锈钢电动球阀通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含纤维、微小固体颗料等介质。广泛用于化工、石油、造纸、电站、冶金、轻工、制冷等工业领域。

产品选型
阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

执行器参数:电源电压、控制方式、控制信号、作用方式等系列参数。

特点优势
启闭迅速、轻便、流体阻力小、结构简单、相对体积小、重量轻、便于维修、密封性能好、连线简单,结构紧凑、尺寸小、动作稳定可靠等优点。根据选用不用的型号的电动球阀在优势上有所不同,比如V型具有调节的能力,衬氟电动球阀具有耐耐腐蚀密封性强等优势,客户需要根据自身的情况来选择适用的不锈钢电动球阀。

技术参数和性能

电动执行器技术参数

电动球阀阀体参数

电源

AC110、220、380V/DC24、220V

公称通径

DN15~200mm

输出力矩

50N·M~2000N·M

公称压力

PN1.6、2.5、4.0、6.4、10MPa

任选功能

开关型、触点型、开度信号、智能调节型

阀轴材质

碳钢、不锈钢

动作范围

0~90°±5°

阀体材质

碳钢、304/316/316L不锈钢

动作时间

15秒/30秒/60秒

球体材质

304/316/316L不锈钢

环境温度

-30°~60°

阀座密封

PTFE、PPL、金属密封

手动操作

附带手柄操作

温   度

PTFE≤180℃、PPL≤350℃、金属密封≤450℃

限   位

电气、机械二重限位

适用介质

水、石油、粘性流体、浆料、强氧化性介质等

防护等级

IP-67(防爆外壳:Exd Ⅱ BT4 Exd Ⅱ BT6)

输入信号

0-10,1-5VDC/4-20mA(智能调节型)

特   点

连线简单,结构紧凑、阻力小、动作稳定

理想流量特性表:

公称通径(DN)

不同开度角下的Kv值

温度

10o

20o

30o

40o

50o

60o

70o

80o

90o

50

2

4

9

17

32

60

97

151

215

80

6

11

22

44

83

155

250

389

550

100

9

18

35

71

133

248

398

620

890

150

20

40

8/0

160

300

560

900

1400

2000

200

36

72

143

286

737

1002

1611

2506

3580

250

57

113

226

453

848

1582

2543

3955

5650

300

81

163

325

651

1220

2278

3661

5695

8100

主要规格参数:

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系数(Kv)

20

38

72

110

170

215

380

550

890

1400

2000

3580

5650

8100

可调动作范围

0-90o

允许压差△P

小于公称压力(1.6MPa)

泄漏量Q

按AP1598标准测试 无泄漏

环境温度℃

-20~60℃

基本误差

±2.5%

回差

±2.5%

死区

1%

可调范围

250:1

350:1

配用执行机构

PSQ101, 381RSA-05DTR-05

DTR-10 PSQ201, DTR-20381RSC-30

DTR-40381RSC-50

PSQ701DTR-60

主要外形及连接尺寸:

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1 根据所配执行机构而定
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
A、A1 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同

不锈钢电动球阀尺寸图:
