气动三通球阀

更新时间：2025/10/29　

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

提供全套工程阀门解决方案，气动三通球阀售前、售中、售后专业服务。

产品名称：	气动三通球阀	产品型号：	Q644F/H,Q645F/H,Q614F/H,Q615F/H
驱动方式：	气动	连接形式：	法兰,螺纹
结构形式：	T型,L型	密封结构：	软密封,硬密封
压力范围：	1.6MPa-6.4MPa	公称通径：	DN15-300
常用材质：	铸钢,不锈钢等	铭牌：	雄工品牌

产品说明

相关产品

订货流程

一、气动三通球阀_(T型,L型)气动三通球阀提供以下参数 ①气动三通球阀产品名称与型号 ②法兰气动三通球阀口径、使用温度及介质 ③法兰气动三通球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定的法兰气动三通球阀型号，请按法兰气动三通球阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门工程师为您提供技术支持。如有还有疑问.请致电给我们,我们一定会尽心尽力为您提供服务！

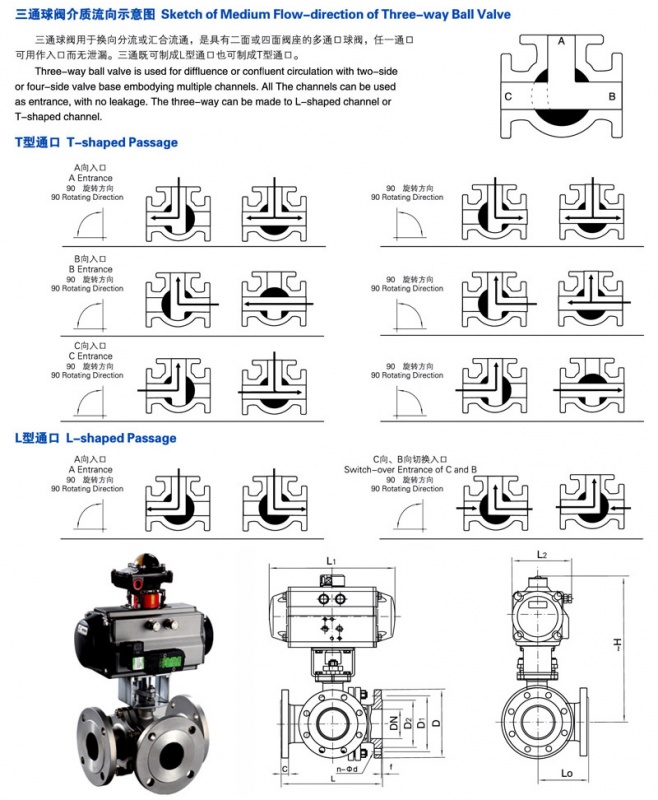

气动三通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换，任何一个管道都可以作为入口或出口。气动三通球阀分有气动三通L型球阀和气动三通T型球阀两种，可以满足不同的经营工艺要求。原理作用：气动三通L型球阀是对三条管道中的两条管道进行切断，气动三通T型球阀实现把三条连通管道进行合流与分流。

性能特点：

气动三通球阀具有结构紧凑，重量轻，密封性能好，维修方便等特点；控制管道中的介质分流和合流。广泛用于气体、液体、蒸汽、油品等管道中。

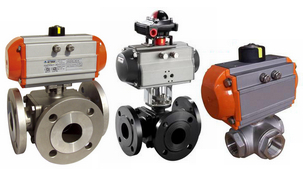

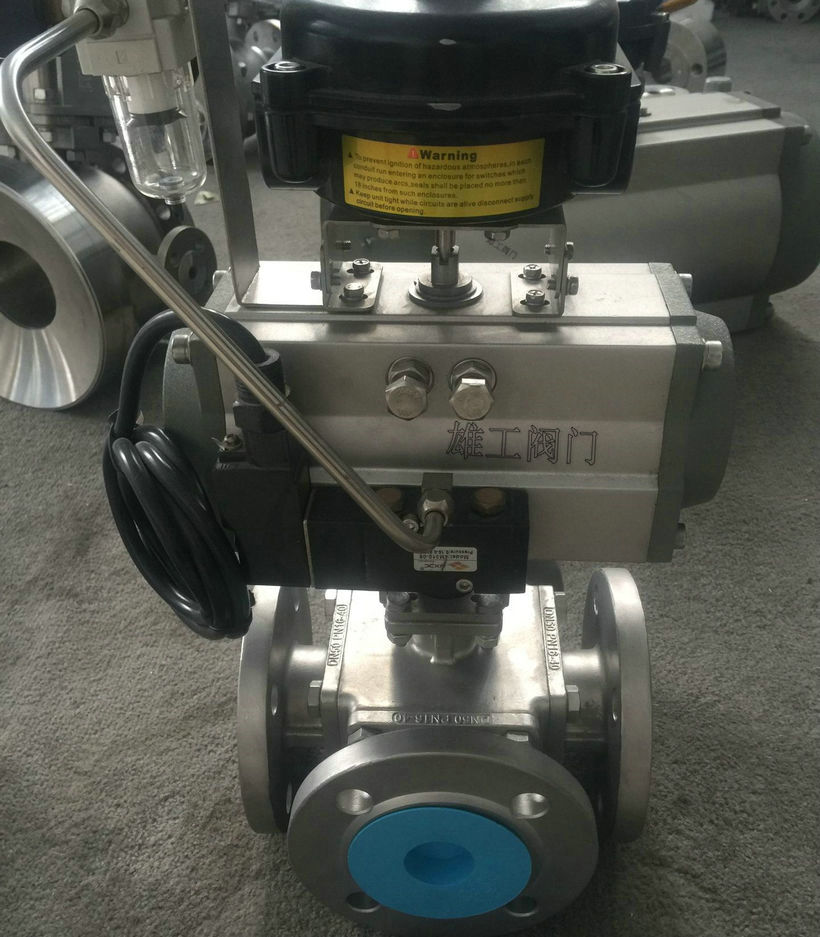

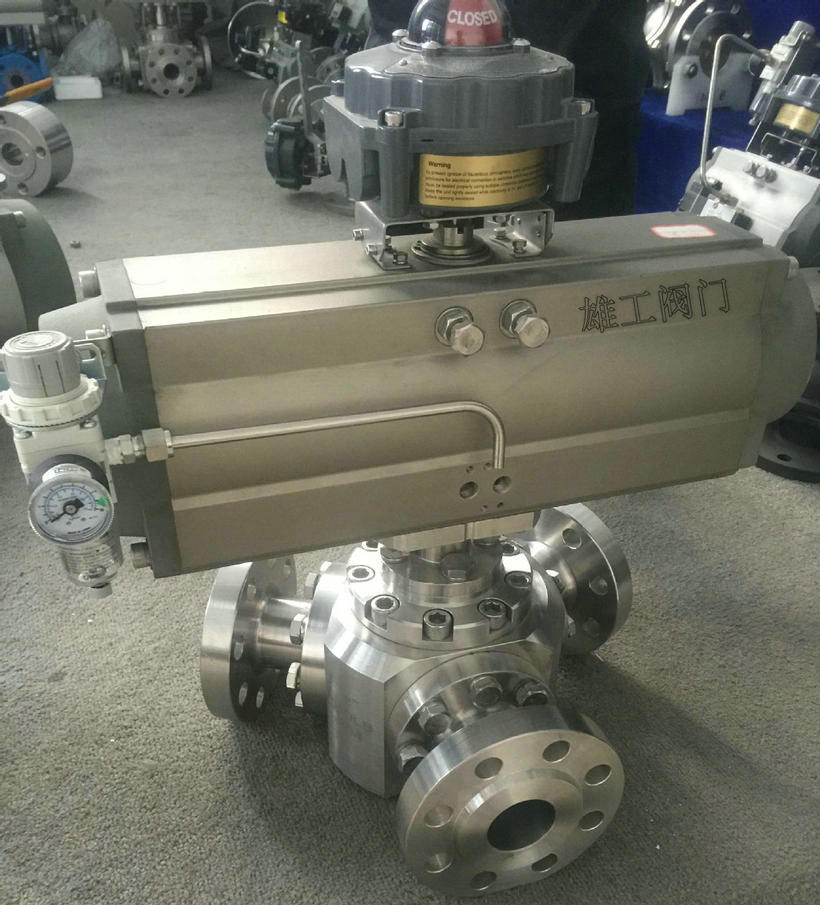

气动三通球阀_(T型,L型)气动三通球阀实物图片

技术参数：

公称通径DN

100

125

150

200

允许压差(MPa)

≤公称压力

动作范围

0～90°

阀体形式

二段分体式铸造阀体

阀盖形式

整体式

压盖型式

螺栓压紧式

密封填料

聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

连接方式

法兰式、螺纹式(适用于1/2"～2")

阀芯形式

三通球型阀芯

流量特性

近似快开特性

泄露量Q

软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01%

配置执行机构

可配GT、AT、AR、AW系列单双作用气动执行器

控制方式

开关两位控制、4-20mA模拟量控制

气缸参数：

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

部件材质：

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

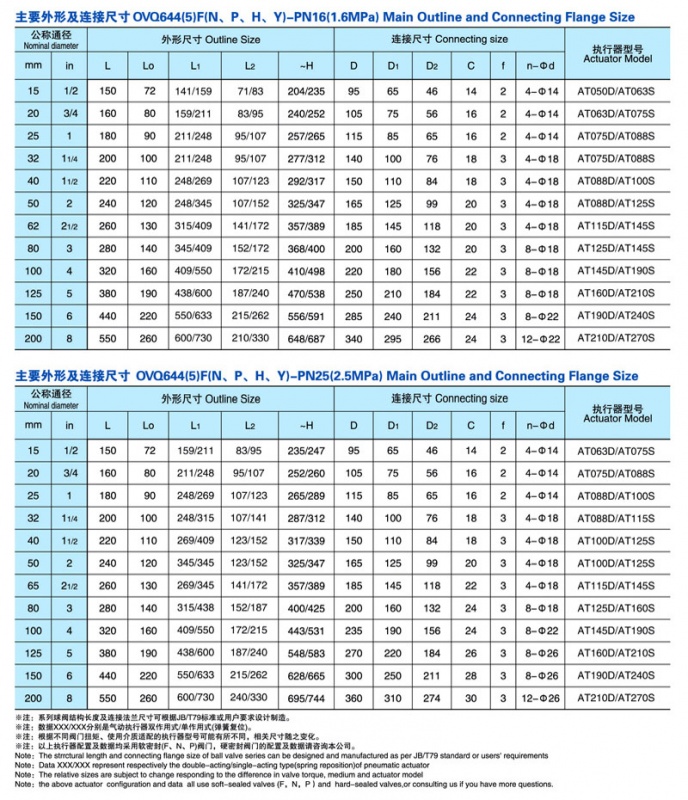

外形尺寸：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	150	150	180	200	220	240	260	280	320	380	440	550
L1	75	75	90	100	110	120	130	140	160	190	220	275
H	185	191	193	212	217	260	293	323	382	468	510	655
W	140	140	140	164	164	190	210	247	276	348	378	524
PN1.6MPa法兰连接尺寸
D	95	105	115	140	150	165	185	200	220	250	285	340
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	46	56	65	76	84	99	118	132	156	184	211	266
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22
PN2.5MPa法兰连接尺寸
D	95	105	115	140	150	165	185	200	235	270	300	360
D1	65	75	85	100	110	125	145	160	190	220	250	310
D2	46	56	65	76	84	99	118	132	156	184	211	274
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26
