微型电动球阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,微型电动球阀售前、售中、售后专业服务。

  产品名称: 微型电动球阀   产品型号: QWSD
  驱动方式: 电动,气动,手动,涡轮   连接形式: 螺纹
  结构形式: 全通径,缩径   密封结构: 软密封
  压力范围: 1.6MPa-2.5MPa   公称通径: DN15-100
  常用材质: 不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

微型电动球阀,小口径电动球阀外形美观,体积小巧,性能可靠,输出扭矩大,使用寿命长(5~10万次)
微型电动球阀执行器采用全金属齿轮,精密度高,力矩大。多种控制方式,既可以接受远程阀门控制信号,又可以反馈到位信号给智能检测单元。外壳采用合金材料,外观小巧精致、美观耐用,传动机构。
电气限位和机械限位一体化设计,定位准确,一致性很高,杜绝执行器连转的可能.
执行器和阀门可以多角度装配,方便于对于空间的分配需求。
球阀采用浮动密封结构,无滴漏,适用于重污垢及长期无动作的场合。
替换电磁阀不能正常工作的环境。
在1~2Mpa水压下,工作电流仅仅为45~100mA(不同型号之间有差异)。

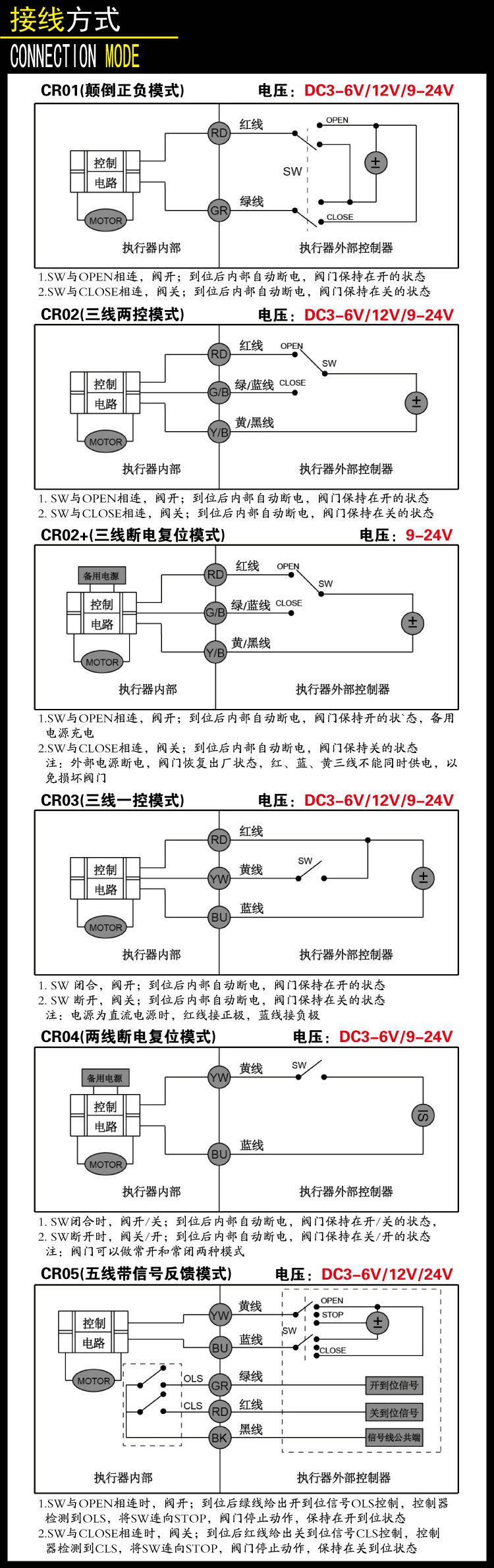

微型电动球阀接线方式说明:

1、控制接线方式-2线

说明:SW为双联开关,SW与OPEN相连,电动执行器正动作,阀开,到位后内部自动断

电,并保持在阀开的状态。SW与CLOSE相连,电动执行器负动作,阀关,到位后内部自

动断电,并保持在阀关的状态。执行器的动作为回转型(正反转)。

2、控制接线方式-3线
说明:SW与OPEN相连时,阀开,到位后内部自动短电,保持在阀开的状态;SW与CLOSE相连

时,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转动作)。

3、控制接线方式-5线(外部断电)

说明:SW为双联开关,当SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS,控制器

在检测到OLS后,将SW连向STOP,阀门停止动作,保持在开到位的状态;当SW与CLOSE相连

时,阀关,到位后红线给出关到位信号CLS,控制器在检测到CLS后,将SW连向STOP,阀门

停止动作,保持在关到位的状态.执行器动作为回转型(正反转)。

4、宽电压接线方式-AC/DC9--24V

说明:SW与OPEN相连时,执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态;

SW与CLOSE相连时,执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态.执行

器动作为回转型(正反转).

5、快开快闭接线说明

说明:1、当SW闭合时,执行器正动作,阀开,到位后内部自动断电,保持在阀开的状态;

当SW断开时,执行器负动作,阀关,到位后内部自动断电,保持在阀关的状态.执行器动

作为回转型(正反转).2、POWER为执行器外接工作电源,电压范围为DC9~24V.其内部

采用法拉电容作为备用电源,安全可靠,充电时间快,可工作于开关频率比较高的场合。

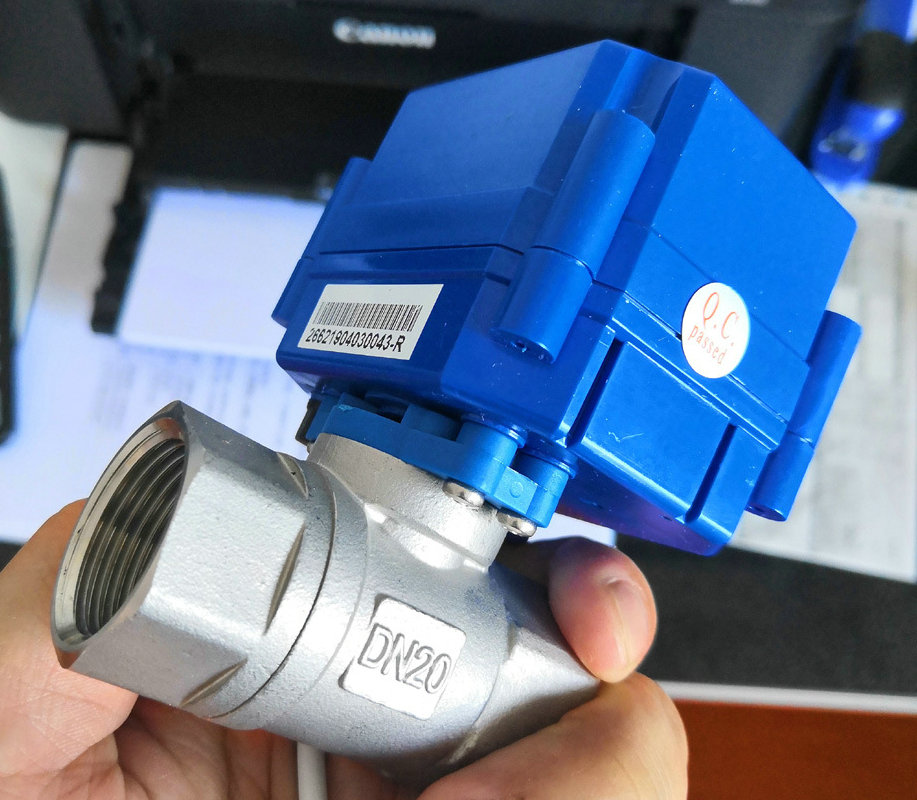

微型电动球阀实物图片:

微型电动球阀控制方式选型表:



2线

3线

5线(外部断电)

AC220V5线

快开

断电复位

宽电压

开关指示

手动

20

DC3-5V

DC3-5V

DC3-5V

×

×

×

AC/DC9-24V

×

×

20K

DC3-5V

DC3-5V

DC3-5V

×

AC/DC9-24V

×

20S

DC3-5V

DC3-5V

DC3-5V

×

DC3-6V

AC/DC9-24V

50

DC3-5V

DC3-5V

DC3-5V

×

AC/DC9-24V

DC12V

DC12V

DC12V

×

DC24V

DC24V

DC24V

×

微型电动球阀产品相主要技术参数:

型号
额定电压
工作电流
输出力矩
适配阀门口  径
开关 时间
 控制
模式
 防护 等级
  工作
 压力
 介质
 温度
QDV-15N
DC3-6V
ADC9-24V
AC220V
ADC85-265V
Max80ma
Max-2NM
DN8-DN32
3-5s
CR01
CR02
CR03
CR04
CR05
IP65
1.0-2.0MPa
0-90度
QDV-15Q
Max80ma
Max-1.5NM
DN8-DN25

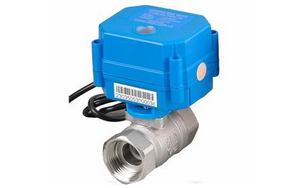

微型电动球阀产品外型展示:

微型电动球阀外形连接尺寸

口方式
口径
Фd
L1
L2
L3
F
H1
H2
H3
b
Q1
Q2
d
d

DN8
8
11
11
47
21
12
18
50
52
68
62
DN10
8
11
11
47
21
12
18
50
52
68
62
DN15
15
11
11
53.5
27
16
22
50
52
68
62
DN20
15
10
10
62
30
16
22
50
52
68
62
DN25
20
16
18
73
38
22
25
50
52
68
62

一内
一外
DN20
15
18
10
65
30
16.5
21.5
50
52
68
62
DN25
20
14
15
91
38
20
25
50
52
68
62
DN32
20
16
16
79
46
23
28
50
52
68
68

全通径

DN15

--

DN20
DN25
DN32

DN40

DN50


重量
双内螺纹
一内一外
全通径
备注:
阀体材质为的黄铜阀重量
DN8
DN10
DN15
DN20
DN25
DN20
DN25
DN32
 DN20
 DN25
0.258
0.220
0.342
0.330
0.333
0.333
0.502
0.752
0.446
0.627

注明: Q1:表示阀门带转接板连接  Q2:表示阀体和执行器之间无转接板连接  (单位:mm  重量:kg)
