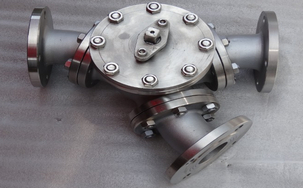

Y型三通球阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,Y型三通球阀售前、售中、售后专业服务。

  产品名称: Y型三通球阀   产品型号: Q42F
  驱动方式: 手动,电动,气动   连接形式: 法兰
  结构形式: Y型   密封结构: 软密封,硬密封
  压力范围: 1.6MPa-6.4MPa   公称通径: DN50-300
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

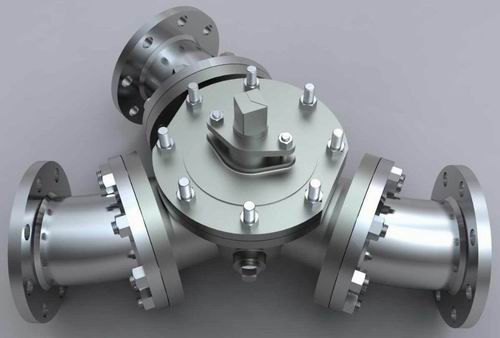

三通Y型球阀_(120度角,135度角)三通Y型球阀有相互成120°、135°二种阀体结构形式,Y型三通球阀流道平坦、流体阻力小,流通能力好。切换时介质无滞留,不会造成二次污染。可配电动执行器、气动执行器实现自动化控制。

y型三通球阀标准技术参数

阀体

公称通径:DN50-DN250
阀体材质:WCB、304、316
连接方式:法兰式
压力等级:PN1.6-4.0MPa
结构形式:Y型120度、Y型135度

y型三通球阀阀内组件

阀座密封:PTFE:-30℃~180℃
PPL :-30℃~250℃
硬密封:-30℃~450℃ 硬质合金:表面喷焊、氮化钨
阀芯材质:304、316、316;硬密封球芯表面采用喷焊、氮化钨
阀杆材质:304
适用介质:粉体、水液、气体等

y型三通球阀性能

流道形成120度切换,流道平坦、阻力小、流通能力强

介质无滞留

软密封温度250度

硬密封425度

泄漏量:零泄漏

回差:±2.5%

设计制造标准

设计制造:GB/T12238-2008

连接标准:JB/T 79.1-1994

结构长度:GB/T12221-2005

压力试验:GB/T13927-2008



气动执行器

双作用:           通气开、通气关,气源故障保持当前位置

单作用气开式:  通气开、断气关,气源故障关闭

单作用气关式:  通气关、断气开,气源故障打开

可选附件:        换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀

电气部分可以选防爆


电动执行器
开关型:反馈信号:无源触点信号\4-20mA\电阻信号
调节型:输入信号4-20mA\0-10V\1-5V;反馈信号:4-20mA\0-10V\1-5V
电压:   AC220V\380V\110V\24V、DC12V\24V等;特殊电压可定制
防爆等级:可选防爆型EXdIIBT4



135度Y型三通球阀流向图

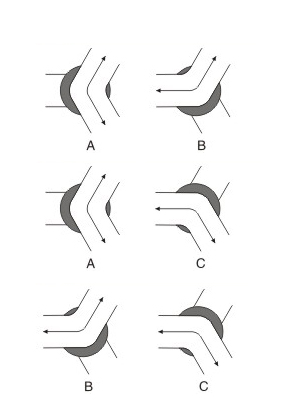

120度Y型三通球阀流向图,三种组合,请选择一种流向组合

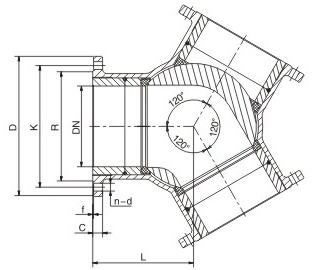

120度Y型三通球阀尺寸图






DN

L

D

K

R

C

f

n-d

50

110

160/165

125

100

20

3

4-18

65

130

180/185

145

120

20

3

4-18

80

150

195/200

160

135

20

3

8-18

100

170

215/220

180

155

22

3

8-18

125

190

245/250

210

185

22

3

8-18

150

210

280/285

240

210

24

3

8-23

200

245

335/340

295

265

24

3

12-23

250

290

405

355

320

30

3

12-25

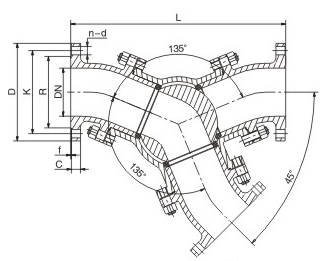

135度Y型三通球阀尺寸图

DN

L

D

K

R

C

f

n-d

50

340

160/165

125

100

20

3

4-18

65

400

180/185

145

120

20

3

4-18

80

410

195/200

160

135

20

3

8-18

100

460

215/220

180

155

22

3

8-18

125

560

245/250

210

185

22

3

8-18

150

660

280/285

240

210

24

3

8-23

200

800

335/340

295

265

24

3

12-23

250

1030

405

355

320

30

3

12-25

300

1140

460

410

375

30

4

12-25


相关产品:三通四密封球阀 更多相关产品:保温球阀
