三片式对焊球阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,三片式对焊球阀售前、售中、售后专业服务。

  产品名称: 三片式对焊球阀   产品型号: Q61F
  驱动方式: 手动,电动,气动   连接形式: 对焊
  结构形式: 三片式   密封结构: 软密封,硬密封
  压力范围: 1.6MPa-6.4MPa   公称通径: DN6-100
  常用材质: 不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

三片式对焊球阀(图)材质,广泛适用于水、蒸汽、油品、液化气、天然气等行业。

三片式对焊球阀产品特点

1 由三部分组成,便于后期维护与更换。

2的硅溶胶工艺,结构合理、造型美观。

3阀座采用弹性密封结构,开关省力,轻巧,密封性能良好。

4 阀杆采用有倒密封下装式结构,阀杆不会因为内部受压飞出,确保安全性。

三片式对焊球阀适用介质:水、油、气及某些腐蚀性液体(W.O.G)用稳定范围:-20~232℃~350℃公称压力:1.6-4.0MPa

产品特征

公称压力 1.6-6.4MPa
适用稳定范围 -20~232℃~350℃
适用介质 水、油、气及某些腐蚀性液体(W。O。G)
对焊标准(BW) GB12224.ANSIB16.25

主要零件材料

零件名称 材质
阀体 不锈钢CF8M 碳钢WCB
密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
阀盖 不锈钢CF8M 碳钢WCB
球体 不锈钢SS316 不锈钢SS304
阀杆 不锈钢SS316 不锈钢SS316
螺母 不锈钢SS304 不锈钢SS304
垫圈 不锈钢SS304 不锈钢SS304
手柄套 塑料 塑料
手柄 不锈钢SS304 不锈钢SS304
阀杆螺母 不锈钢SS304 不锈钢SS304
填料压盖螺母 不锈钢SS304 不锈钢SS304
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
螺栓 不锈钢SS304 不锈钢SS304

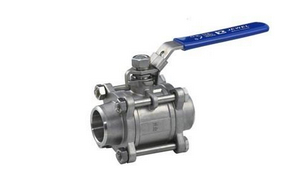

三片式对焊球阀实物图

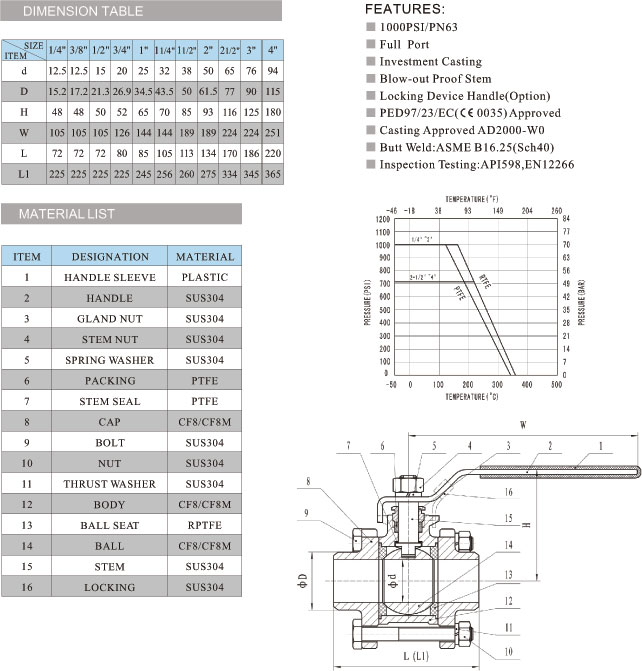

 三片式对焊球阀,Q61F三片式对焊球阀参数尺寸图:

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:三片式法兰球阀 更多相关产品:高平台球阀
