气动保温球阀采用一体化结构执行器：执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式，气-关式)该产品具有好的保温保冷特性,且阀门的通径和管径一样,介质呈直线流动，阻力小，适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

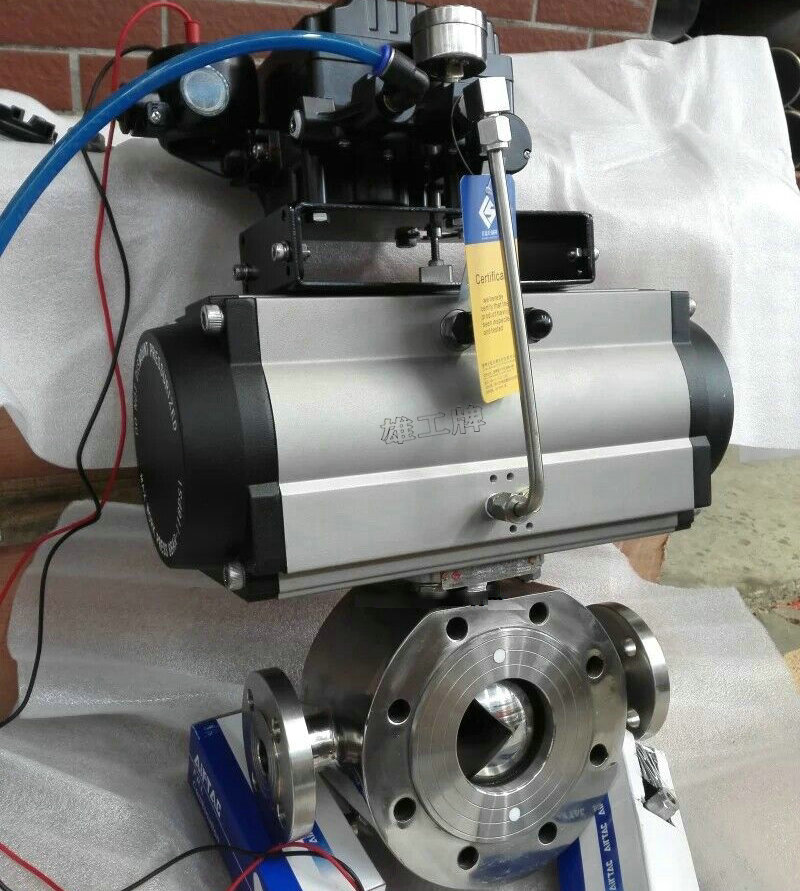

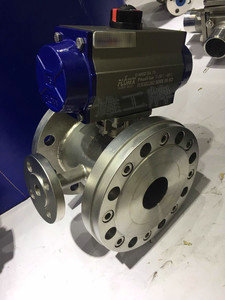

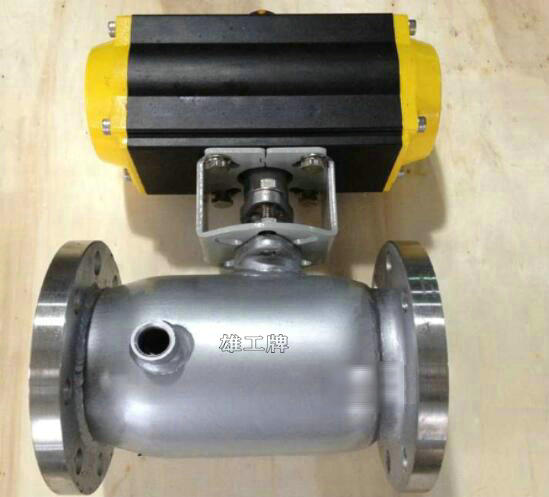

气动保温球阀实物图片
气动保温球阀相关资料:
主要零件材质表
|
序号 |
零件名称 |
材质 |
|
P |
R |
|
1 |
阀盖 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
垫片 |
PTEF、对位聚苯（PPL） |
|
3 |
阀座 |
PTEF、对位聚苯（PPL）、尼龙 |
|
4 |
球体 |
1Cr18Ni9Ti |
|
5 |
阀座 |
PTEF、对位聚苯（PPL）、尼龙 |
|
6 |
夹套阀体 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
7 |
螺栓 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
阀杆 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
9 |
垫片 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
10 |
填料 |
PTFE、PPL |
|
11 |
衬套 |
PTFE复合轴承 |
|
12 |
弹垫 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
13 |
垫片 |
1Cr18Ni9Ti |
|
14 |
螺母 |
1Cr18Ni9Ti |
|
15 |
连接支架 |
1Cr18Ni9Ti |
|
16 |
螺栓 |
1Cr18Ni9Ti |
|
17 |
连接套 |
1Cr18Ni9Ti |
|
18 |
气动装置 |
AT系列 |
|
19 |
位置指示器 |
塑料 |
注： 系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户要求设计选用。
|
规格 |
外形尺寸 |
连接法兰尺寸 |
执行器型号 |
|
d |
L |
L1 |
L2 |
L3 |
～H |
H1 |
D |
D1 |
D2 |
G |
f |
N-Md |
|
DN15 |
15 |
35 |
141/159 |
71/83 |
150 |
177/208 |
15 |
95 |
65 |
46 |
1/2" |
2 |
4-M12 |
AT050D/AT063S |
|
DN20 |
20 |
42 |
141/159 |
71/83 |
160 |
182/213 |
20 |
105 |
75 |
56 |
1/2" |
2 |
4-M12 |
AT050D/AT063S |
|
DN25 |
25 |
48 |
141/211 |
71/95 |
190 |
187/230 |
20 |
115 |
85 |
65 |
1/2" |
2 |
4-M12 |
AT050D/AT075S |
|
DN32 |
29 |
55 |
159/211 |
83/95 |
210 |
223/243 |
25 |
140 |
100 |
76 |
1/2" |
3 |
4-M16 |
AT063D/AT075S |
|
DN40 |
38 |
65 |
211/248 |
95/107 |
230 |
231/261 |
30 |
150 |
110 |
84 |
1/2" |
3 |
4-M16 |
AT075D/AT088S |
|
DN50 |
46 |
75 |
248/269 |
107/123 |
250 |
258/293 |
30 |
165 |
125 |
99 |
1/2" |
3 |
4-M16 |
AT088D/AT100S |
|
DN65 |
62 |
95 |
248/315 |
107/141 |
270 |
273/298 |
45 |
185 |
145 |
118 |
1/2" |
3 |
4-M16 |
AT088D/AT115S |
|
DN80 |
76 |
118 |
269/345 |
123/152 |
300 |
303/325 |
50 |
200 |
160 |
132 |
1/2" |
3 |
8-M16 |
AT100D/AT125S |
|
DN100 |
92 |
140 |
245/409 |
152/172 |
340 |
333/390 |
70 |
220 |
180 |
156 |
1" |
3 |
8-M16 |
AT125D/AT145S |
|
DN125 |
110 |
200 |
409/438 |
172/187 |
360 |
380/468 |
80 |
250 |
210 |
184 |
1" |
3 |
8-M16 |
AT145D/AT160S |
|
DN150 |
145 |
225 |
438/550 |
187/215 |
420 |
432/520 |
95 |
285 |
240 |
211 |
1" |
3 |
8-M20 |
AT160D/AT190S |
注：连接法兰尺寸可根据ANSI、JIS标准或用户要求。
注：L1数据XXX/XXX分别是气动执行器双作用式/单作用式（弹簧复位）。
注：根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。
