偏心半球阀,PBQ340H偏心半球阀具有开启力小，关闭能破除结垢障碍，实现密封性能好等特点，耐磨。偏心半球阀的耐磨腐蚀材质，因而被广泛的应用在水，蒸汽，污水，石油化工，天然气，溶液及矿浆等两相介质，及尘埃气体等的理想传输设备。

偏心半球阀是一种实用操作型的产品，其执行机构上配备液动执行装置，更方便用户操作轻便，远距离自动化操作，发展了半球阀的用途范围，特别在恶劣的环境下不方便与人工操作或常开动作时，配套自动化电脑操作情况下。

偏心半球阀,PBQ340H偏心半球阀的结构原理是半球体中线与阀杆中线偏置尺寸，与阀座中线偏置尺寸，全开时球体与阀座完全脱开，并有一定的间隙，回转半径分为长半径和短半径，在长半径转动轨迹的切线会与阀座密封面形成一个θ角，在阀门启闭时，半球相对阀座面有一个渐出脱离和渐入挤压的作用，从而降低了启闭时阀座与半球之间的机械磨损和擦伤，使用寿命。

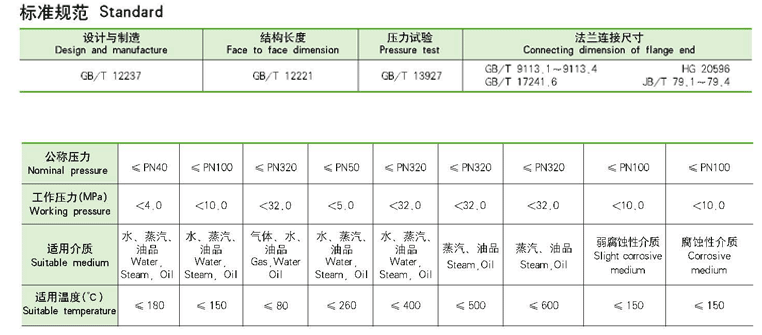

偏心半球阀,PBQ340H偏心半球阀产品标准规范：1.设计与制造：GB/T12237

    2.压力试验：GB/T13927

    3.法兰连接尺寸；GB/T9113.1-9113.4、 GB/T17241.6、JB/T79.1-79.4 、HG20596

   偏心半球阀,PBQ340H偏心半球阀 产品【适用工矿】：可广泛应用于含纤维，固体颗粒，粉尘，料浆，污水及易结晶等各种介质的管道系统，作启闭及调节流量用。

    偏心半球阀【产品特色】：

    1．产品采用半球结构，卧装方式，开启后半球体位于通道上方，完全脱离通道，因此阀门流通能力大，不沉积杂质.

    2．半球体采用三偏心结构，开启时迅速脱离阀座，有效防止密封面的摩擦损伤，并减小了操作力矩，延长了阀门的寿命。

    3．半球体高硬度密封面与金属阀座配合具有剪切作用，能剪断铁丝及各种纤维织物，不缠绕，不沉积。是污水处理系统首选阀门。

 偏心半球阀,PBQ340H偏心半球阀特点如下：

1． 开关方便：启闭时球面与阀体相脱离，无任何接触，扭矩小，转动灵活，启闭时半球阀座的剪切作用能切去密封面上的结垢及粘连物，能保持密封严紧。　　

2． 直通式：单向密封和偏心式结构，开启时球与阀体相脱离，流道直通，不会出现卡、堵现象。    　

3． 阀门属于硬密封结构，密封副根据不同介质，使用不同的耐磨合金材质，而且还具有坚硬的耐磨性与相应的耐腐蚀性。

4． 密封面的偏心结构使球面能自动补偿磨损，保持阀门的密封性，使用寿命长，安全可靠。

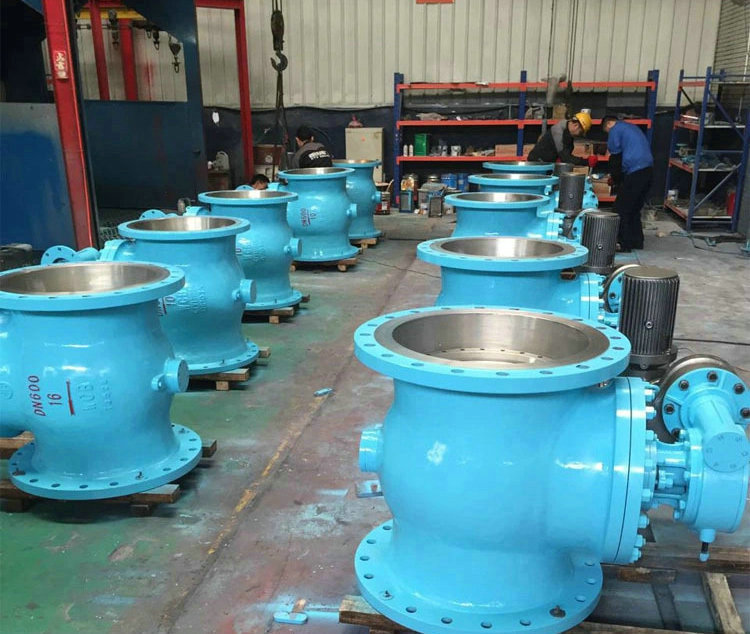

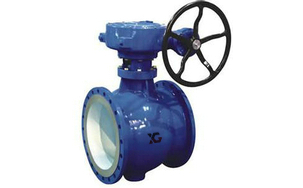

偏心半球阀实物图

偏心半球阀,PBQ340H偏心半球阀性能参数

公称压力（Mpa）	0.6	1.0	1.6	2.5	4.0
公称通经（mm）	40-600	40-600	40-600	40-600	40-600
密封试验压力（Mpa）	0.66	1.1	1.76	2.75	4.4
壳体试验压力（Mpa）	0.9	1.5	2.4	3.75	6.0
适用温度（℃）	－29～300、－29～425、－29～540
适用介质	清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式	手动、电动、气动
连接形式	法兰连接、对夹连接
安装方式	立式安装、卧式安装

材料明细表

序号	名称及规格	材料
1	底盖	25
2	内六角螺栓	35CrMo
3	垫片	柔性石墨
4	阀体	WCB
5	下阀杆	2Cr13
6	球体	WCB
7	滑动轴承	铜基合金或不锈钢
8	垫片	柔性石墨
9	阀座+堆焊合金钢	25
10	阀座支承	25
11	内六角螺栓	35CrMo
12	键	40Cr
13	上阀杆	2Cr13
14	滑动轴承	铜基合金或不锈钢
15	填料垫	2Cr13
16	填料	柔性石墨
17	填料压盖	WCB
18	支架	WCB
19	螺柱	35CrMo
20	螺母	45
21	螺柱	35CrMo
22	螺母	45
23	螺柱	35CrMo
24	螺母	45
25	键	40Cr
26	手动操作器	组合件

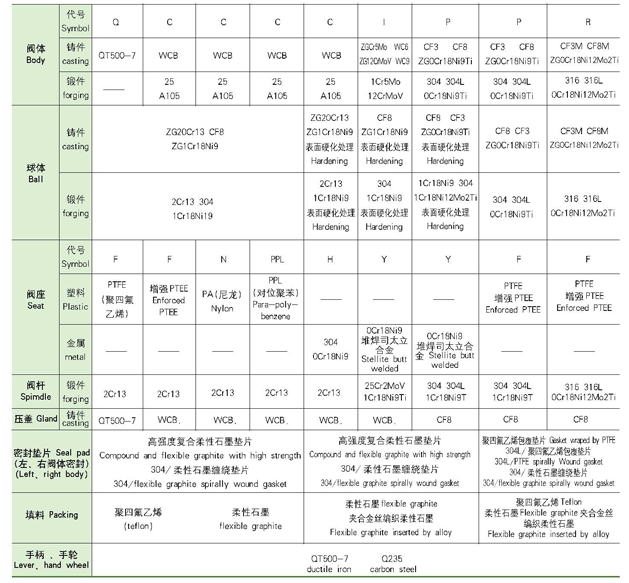

 主要零件材料

阀体 阀盖	GB	WCB		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti		ZG15Cr1Mo1V
	ASTM	WCB		CF8		CF8M		WC9
球体	GB	ZG2Cr13		ZG1Cr18Ni9Ti 表面特殊处理		ZG0Cr18Ni12Mo2Ti 表面特殊处理		ZG15Cr1Mo1V 表面特殊处理
	ASTM	CA15		CF8+HF		CF8M+HF		WC9+HF
阀杆	GB	2Cr13		1Cr18Ni9Ti		0Cr18Ni12Mo2Ti		25Cr2Mo2V
	ASTM	420		304		316		F22a
阀座	GB	PTFE	2Cr13	PTFE	1Cr18Ni9Ti	PTFE	0Cr18Ni12Mo2Ti	D517
	ASTM	PTFE	420	PTFE	304	PTFE	316	HF
填料	GB	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
	ASTM	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
螺栓	GB	35		0Cr18Ni9		0Cr18Ni9		15Cr1Mo1V
	ASTM	A193 B7		A320-B8		A320-B8		A193 B16
螺母	GB	45		0Cr18Ni9		0Cr18Ni9		20CrMo
	ASTM	A194 2H		A194-8		A194-8		A194-4

 偏心半球阀,PBQ340H偏心半球阀尺寸图:
