电动三通球阀 |
| 更新时间：2025/10/29 |
|
|
|
| |
质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！ |
|
|
| 提供全套工程阀门解决方案，电动三通球阀售前、售中、售后专业服务。 |
|
|
|
| 产品名称： |
电动三通球阀 |
产品型号： |
电动三通球阀 |
| 驱动方式： |
电动,手动,气动 |
连接形式： |
法兰,螺纹 |
| 结构形式： |
T型,L型 |
密封结构： |
软密封,硬密封 |
| 压力范围： |
1.6MPa-6.4MPa |
公称通径： |
DN15-300 |
| 常用材质： |
铸钢,不锈钢等 |
铭牌： |
雄工品牌 |
三通电动球阀采用电动执行机构，以AC 220V、AC 380V或DC 24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。
三通切换型调节阀。标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。
二、产品特点
1．有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
电动三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
【电动三通球阀特点】：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料PTFE弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通可制作成L型通口，也可制作成T型通口。

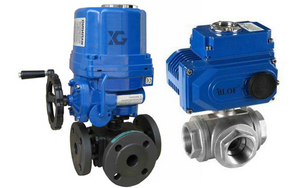

4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。 电动三通球阀实物图
电动三通球阀应用规范
设计制造标准 |
法兰尺寸标准 |
结构长度标准 |
检验试验标准 |
GB/T12237-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
API6D |
ANSI B16.5 |
ANSI B16.10 |
JB/T9092-99 |
JPI7S-48 |
JIS B2212~2214 |
JIS B2002 |
API598 |
电动三通球阀性能规范
试验压力 (Mpa) |
公称压力(Mpa) |
压力级(class) |
JIS(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
电动三通球阀_(T型,L型)电动三通球阀主要技术参数和性能指标
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
流量系系数KV |
17 |
33 |
62 |
95 |
146 |
232 |
350 |
439 |
810 |
1205 |
1912 |
|
公称压力PN(MPa) |
1.6,2.5,4.0,6.4 |
球芯转角 |
0~90o |
球芯型式 |
L型或T型 |
流量特性 |
快开式或比例调节式 |
连接形式 |
法兰式,管螺纹式(G") |
电动执行机构 |
型号 |
RC系列,381R系列,PSQ系列,HQ或QB型 |
电源电压 |
AC220V,AC380V,DC24V |
作用形式 |
开关型/调节型(隔爆型) |
比例调节型 |
信号范围 |
0～10mA,4～10mA ,1-5VDC |
二位切换型 |
电信号 |
AC220V,AC380V,DC24V；反馈信号:有源触点信号或无源触信号 |
执行器技术参数 |
执行器类别 | JO系列执行器参数 | 3610R系列执行器参数 | JHQ系列执行器参数 | |
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
输出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M | |
动作范围 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可选 | |
输入信号 |
开关量、4～20mA模拟量 |
4～20mA模拟量信号 |
开关量、4～20mA模拟量信号 | |
反馈信号 |
开关量、4～20mA模拟量 |
4～20mA模拟量信号 |
开关量、4～20mA模拟量信号 | |
动作时间 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S | |
保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 | |
环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ | |
手动操作 |
同附带手柄操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 | |
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 | |
防护等级 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 | |
防爆等级 |
无防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 | |
位置测量 |
可选装开关或电位计 |
比例控制单元 |
电位计、比例控制单元 | |
驱动电机 |
8W/E |
AC可逆电机 |
鼠笼式异步电机 | |
进线接口 |
PE1/2〞进线线锁 |
2-PF 1/2〞进线线锁 |
2个 PF 3/4” | |
壳体材料 |
铝合金 |
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 | |
外涂层 |
干粉，环氧聚酯，防腐功能 | |
采用电制动线路，因而定位精度，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力的特点 | |
适用于动作频繁的调节回路，当接通持续率为25%时 |
法兰式连接外形尺寸表
主要尺寸 |
公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
500 |
L1 |
75 |
75 |
90 |
1OO |
1 O |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
其余的法兰尺寸请参阅样本 <主要外型及连接尺寸 内螺纹连接尺寸表:L型
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
1/2" |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
3/4" |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
1" |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
11/4" |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
11/2" |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
2" |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
内螺纹连接尺寸表:T型
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
1/2" |
12.7 |
75 |
59 |
126 |
71.0 |
235 |
37.5 |
22.4 |
35.0 |
3/4" |
16 |
85 |
64 |
126 |
81.5 |
390 |
42.5 |
22.4 |
35.0 |
1" |
20 |
100 |
80 |
145 |
102.0 |
505 |
51.5 |
22.4 |
35.0 |
11/4" |
25 |
115 |
90 |
145 |
108.5 |
510 |
57.5 |
25.4 |
38.0 |
11/2" |
32 |
125 |
96 |
204 |
121.0 |
580 |
63.0 |
25.4 |
38.1 |
2" |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
73.0 |
25.4 |
38.1 |

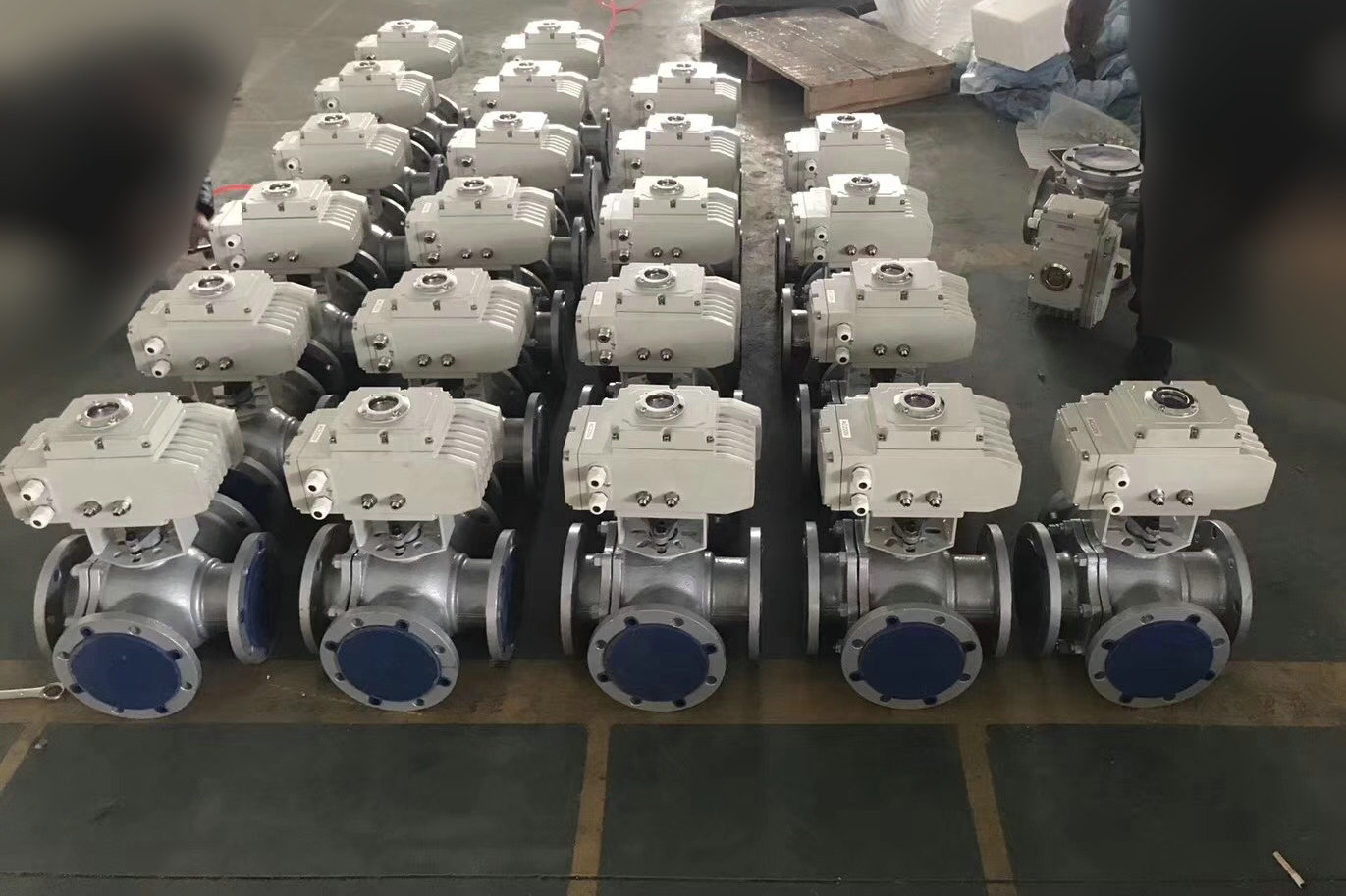

电动三通球阀_(T型,L型)电动三通球阀图片
售后服务承诺
对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。
订货流程
- 客户采购清单请传真至 021-60714833，或来电咨询 021-31263381。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
服务承诺
专业制造、专业服务，雄工为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是雄工永恒的主题。雄工严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 雄工产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高雄工的服务质量
|
|
