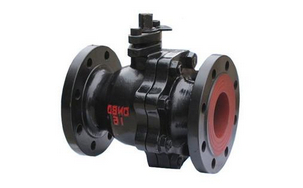

Q41F-16铸铁球阀,法兰铸铁球阀为灰铸铁材质软密封球阀，铸铁球阀应用于工作温度≤150℃的水、蒸汽等非腐蚀性介质的管路上，作启闭用；其为启闭迅速。常温水介质管道应用较普遍的一款阀门产品。

如果要求管道压力在1.6Mpa以上，管道温度在150℃以上的，介质为水、汽、油品的工况下，请选择铸钢材质的球阀产品型号为Q41F-16C以上或Q41H系列

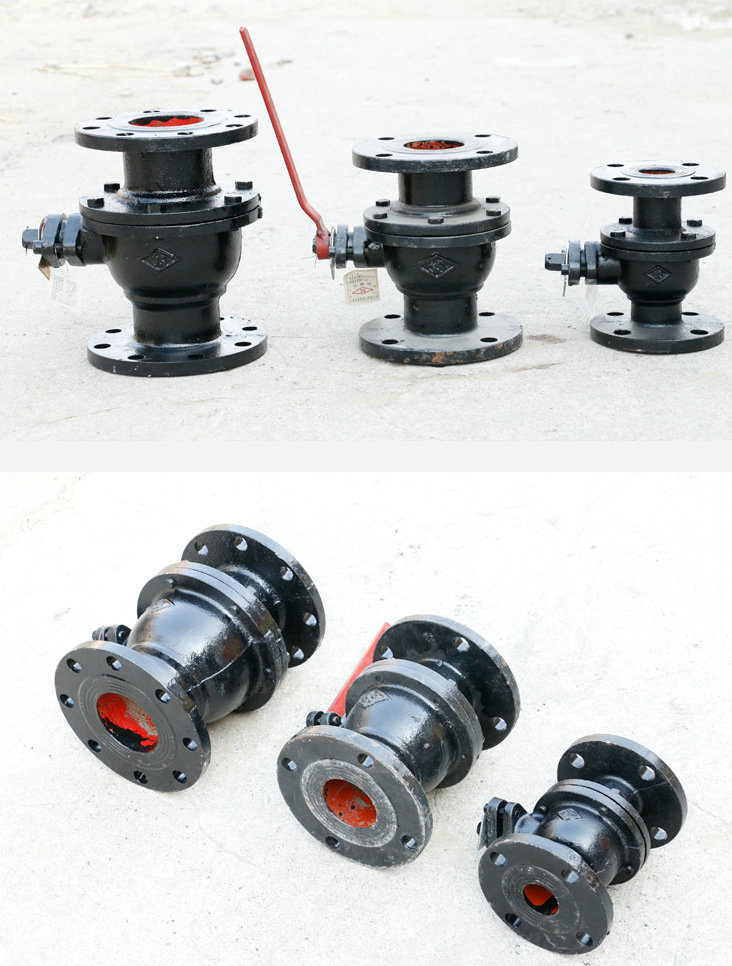

铸铁球阀,法兰铸铁球阀实物图

主要性能规范 Capability Criterion

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

 压力试验 Pressure Test

公称压力NominalPressure	1.6
强度试验 Shell Test	2.4
水密封试验 Water Seal Test	1.8
气密封试验 Air Seal Test	0.4-0.7

 主要零件材料 Materials Of main Parts

阀体 Body	HT200	Q235
球体阀杆 Ball Stem	304	1Cr18Ni9Ti
阀座 Seat	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片 Shim	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座 Stem Seat	聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
温度 Temperature	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)
介质 Medium	水、蒸汽、油品Water steamOil goods

 主要外型尺寸 Main outer Size

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
Q41F-16	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
