法兰低温球阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,法兰低温球阀售前、售中、售后专业服务。

  产品名称: 法兰低温球阀   产品型号: DQ41F
  驱动方式: 手动,涡轮,电动,气动   连接形式: 法兰,螺纹,焊接
  结构形式: 直通式   密封结构: 软密封
  压力范围: 1.6MPa-4.0MPa   公称通径: DN15-200
  常用材质: WCB,低温钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

法兰低温球阀,不锈钢低温球阀工作原理

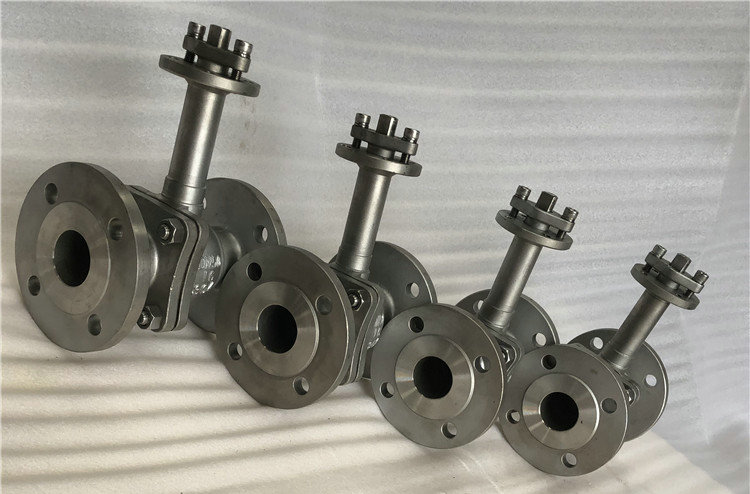

低温球阀则是可在温度低于-196℃的工况下使用的球阀,主要用于乙希,液化天然气等化工装置上。输出的液态低温介质,而且在升温时要气化,气化时,体积膨胀数倍,为了适应自动化控制的需求,往往会根据情况使用加长杆,以避免低温对驱动机构的影响。如下图所示,低温球阀的实际应用。

超低温球阀已经广泛使用与,液化天然气、氮气、氧气、空气、氢、氦、氩、甲烷等

低温球阀结构特点:
1、本阀门为全通径浮动球阀、结构紧凑、造型美观、流阻系数小。
2、密封面采用氟塑料,密封副材料配对合理,使用寿命长。
3、球体与四氟阀座为紧密封结合,具备零泄漏功能,并能利用其塑性变形自动补偿因磨损带来的误差,达到密封性能好,使用寿命长的目的。为了保证阀杆处的密封,在阀体上增设了填料函和压盖进行密封。
4、可选用各种配管法兰标准及法兰密封面型式,还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式,满足用户不同需求。

材料选型

液化天然气阀门的材料非常重要,材质不合格,会造成壳体及密封面的外漏或内漏;零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然 气介质泄漏引起爆炸。液化天然气阀门的过程中,材质是首要关键的问题。阀体、阀盖采用:LCB(-46℃)、 LC3(-101℃)、CF8(304)(-196℃).

低温处理

我厂对所生产的低温阀门低温处理,将粗加工的零件置于冷却介质中数小时(2-6小时),以释放应力,确保材料的低温性能,保证加工尺寸,以防阀门在低温工况时,因温度变化造成变形而导致的泄漏。

技术规范

设计依据 GB
设计标准 GB12237-89
结构长度 GB12221-89
连接法兰 GB/T 9113-2000 JB/T79-94
试验和检验 JB/T 9092-99

材料及主要参数

序号 零件名称 AS to ASTM SS to ASTM
Type A352 LCB Type A352 LC3 Type F304(L) Type F304(L)
1-2 阀体/阀盖 Type A352 LCB Type A352 LC3 A182 F304(L) A182 F304(L)
3 等长双头螺栓 A193L7+镀镉 A193 3 B8 A193 B8 A193 B8M
4 螺母 A193L7+镀镉 A194 8 A194 8 A194 8M
5,8 密封圈、垫片 RTFE+Cu粉/尼龙1010/PPL
6 球体 A182 F304 A182 F304(L) A182 F304(L) A182 F316(L)
7 阀杆 A182 F304 A182 F304(L) A182 F304(L) A182 F316(L)
9,10 止推片、填料 RTFE+Cu粉/尼龙1010/PPL,碳素纤维
11 压盖 A105N A351 CF8
12 定位片 A182 F321
13 扁螺母 A194 4+镀镉 A194 8 A194 8 A194 8
14 手柄 A193 L7+镀镉 A193 B8 A193 B8 A193 B8
15 圆柱销 Q235A
适用温度 ≥-40°C ≥-101°C ≥-196°C

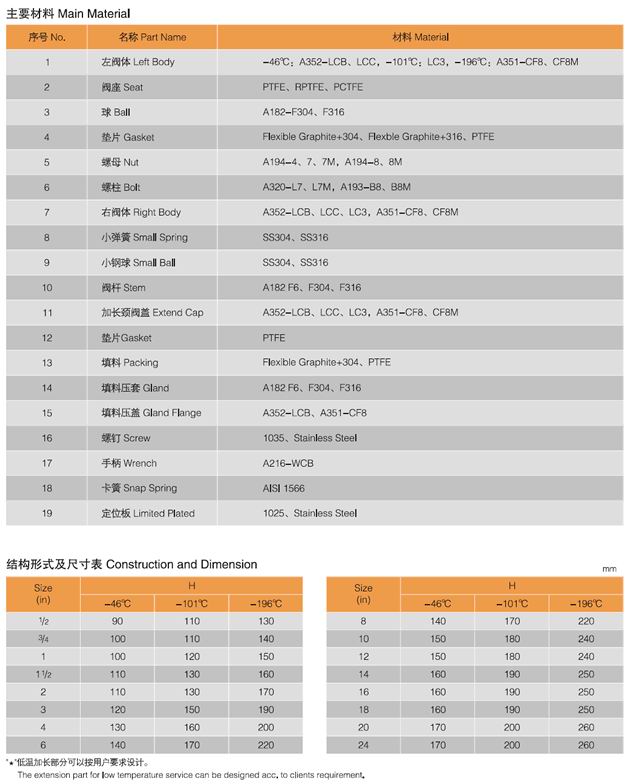

法兰低温球阀,不锈钢低温球阀尺寸,结构图:
