电动开关球阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,电动开关球阀售前、售中、售后专业服务。

  产品名称: 电动开关球阀   产品型号: Q941F
  驱动方式: 电动,气动,手动,涡轮   连接形式: 法兰,螺纹
  结构形式: 全通径,缩径   密封结构: 软密封,硬密封
  压力范围: 1.6MPa-16MPa   公称通径: DN15-200
  常用材质: WCB,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

电动球阀,电动开关球阀体与执行机构的连接采用直连方式,电动执行机构无须配伺服放大器,输入220VAC电源即可控制运转。电动开关球阀是球阀与电动执行器通过机械的连接而成的,继承了球阀的特性,并且采用电动执行器在精度与效率上得到了提升,整个阀门通过球体绕垂直于通道轴旋转90°来控制启闭的,在管道中主要取到了改变介质流动方向,切断,分配等作用,目前随着V型O型电动球阀的推出,使得此阀门在性能与控制介质上得到了扩展,从之前的用来做开关、切断阀,到现在的节流、控制流量等效果。常用的电动执行器有多回转式、单回转式、智能型、角行程执行器、直行程电动执行器、防爆执行器、精小型执行器等,球阀主要有三通球阀、浮动式球阀、O型球阀、固定式球阀、V型球阀等。

电动开关球阀原理
电动球阀是通过球阀阀体结构为旋转90度的阀芯,电动执行器为输入0-10毫安的标准信号,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出,电机组带动齿轮涡轮蜗杆转角力矩,以开关和调节阀门。主要还是靠电动执行器的电流量来调节操作的。采用一体化结构,以单相电源AC220V和直流电源24VDC即可控制运转。适用与切断、调节,阀门与执行器采用了采用直连的形式,对流体介质的流量、压力、温度、液位等参数的控制。

运用场合
电动球阀通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含纤维、微小固体颗料等介质。广泛用于化工、石油、造纸、电站、冶金、轻工、制冷等工业领域。

电动开关球阀产品选型
阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

执行器参数:电源电压、控制方式、控制信号、作用方式等系列参数。

电动开关球阀特点优势
启闭迅速、轻便、流体阻力小、结构简单、相对体积小、重量轻、便于维修、密封性能好、连线简单,结构紧凑、尺寸小、动作稳定可靠等优点。根据选用不用的型号的电动球阀在优势上有所不同,比如V型具有调节的能力,衬氟电动球阀具有耐耐腐蚀密封性强等优势,客户需要根据自身的情况来选择适用的电动开关球阀。

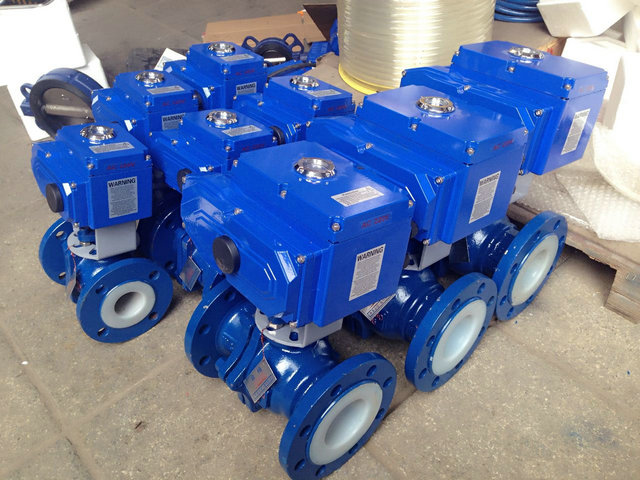

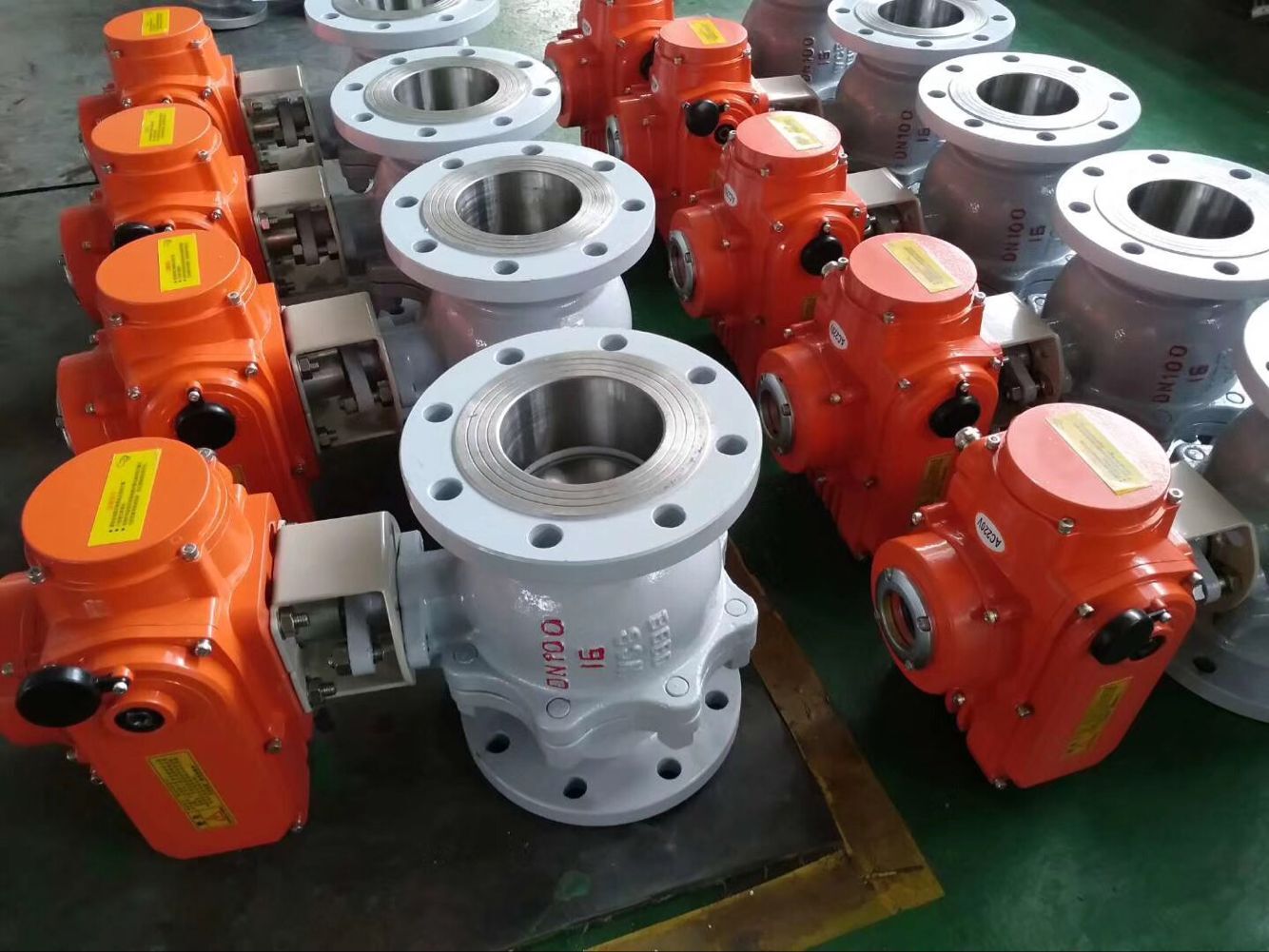

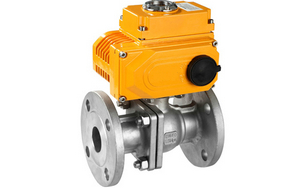

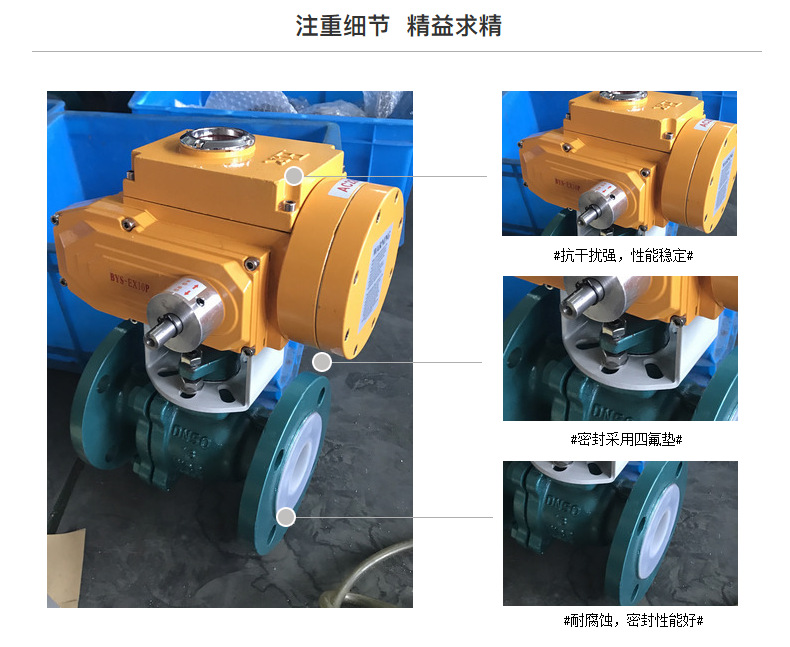

电动开关球阀,电动球阀实物图片

1.6MPa主要外形和连接尺寸

Q941F-16

通径DN

L

D

K

D1

n-Φd

b

f

H

W

mm

in

15

1/2″

130

95

65

46

4-Φ14

14

2

190

196

20

3/4″

140

105

75

56

4-Φ14

16

2

195

196

25

1″

150

115

85

65

4-Φ14

16

2

210

196

32

1 1/4″

165

135

100

76

4-Φ18

18

3

220

196

40

1 1/2″

180

145

110

84

4-Φ18

18

3

230

196

50

2″

200

160

125

99

4-Φ18

20

3

265

196

65

2 1/2″

220

180

145

118

4-Φ18

20

3

300

255

80

3″

250

195

160

132

8-Φ18

20

3

325

255

100

4″

280

215

180

156

8-Φ18

22

3

350

255

125

5″

320

245

210

184

8-Φ18

22

3

375

255

150

6″

360

280

240

211

8-Φ22

24

3

420

255

200

8″

400

335

295

266

12-Φ22

24

3

460

255

2.5MPa主要外形和连接尺寸

Q941F-25

通径DN

L

D

K

D1

n-Φd

b

f

H

W

mm

in

15

1/2″

130

95

65

46

4-Φ14

14

2

190

196

20

3/4″

140

105

75

56

4-Φ14

16

2

195

196

25

1″

150

115

85

64

4-Φ14

16

2

210

196

32

1 1/4″

165

135

100

76

4-Φ18

18

3

220

196

40

1 1/2″

180

145

110

84

4-Φ18

18

3

230

196

50

2″

200

160

125

99

4-Φ18

20

3

265

196

65

2 1/2″

220

180

145

118

4-Φ18

22

3

300

255

80

3″

250

195

160

132

8-Φ18

24

3

325

255

100

4″

280

235

190

156

8-Φ22

24

3

350

255

125

5″

320

270

220

184

8-Φ26

26

3

375

255

150

6″

360

300

250

211

8-Φ26

28

3

420

255

200

8″

400

360

310

274

12-Φ26

30

3

460

255

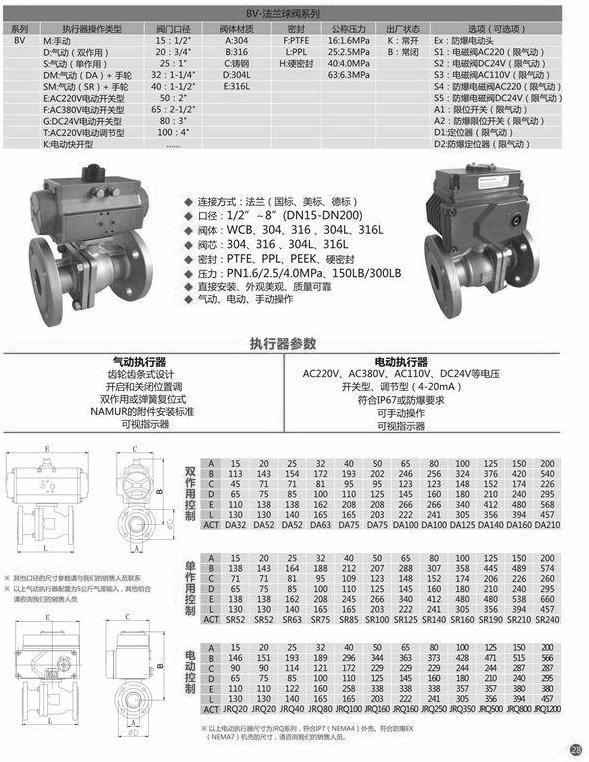

电动开关球阀尺寸图:

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
