三片式气动球阀,气动不锈钢三片式球阀适用于压力≤1.6mpa-6.4mpa；≤180℃的，的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

三片式气动球阀,气动不锈钢三片式球阀技术参数：
气缸选配：
气缸形式： 双作用 单作用（弹簧复位式）
环境温度： -20℃-+80℃
气源压力： 双作用4～8bar、单作用5～8bar
附件选项 （可选）
回讯器：也叫限位开关，远程反馈开关信号 （普通型、防爆型可选）
电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）
三联件：可对气源起稳压、过滤作用
手轮机构：在气源故障情况下，转动手轮机构，可实现手动开、关阀
电-气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）
                      （注：电气定位器只有在阀门要需求调节功能才选配）
备注: 气缸参数请另参考所选配的气动执行器资料.

产品特点：
气动三片式球阀及对焊连接球阀分为整体式（一片式）、两段式及三段式。阀体铸造，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动气动三块式内螺纹、焊接、卡箍、接管焊接球阀（阀座F、N、P）压力PN16-64。

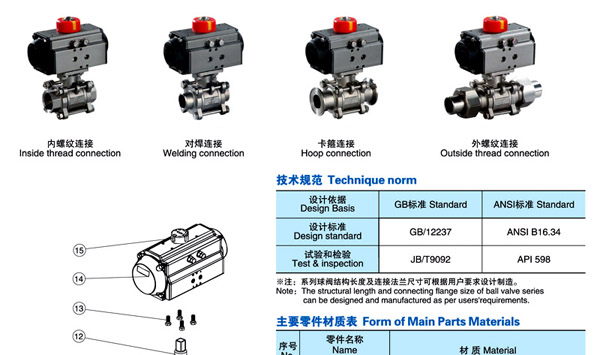

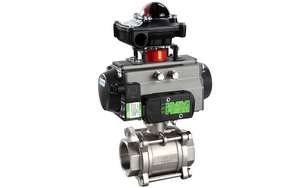

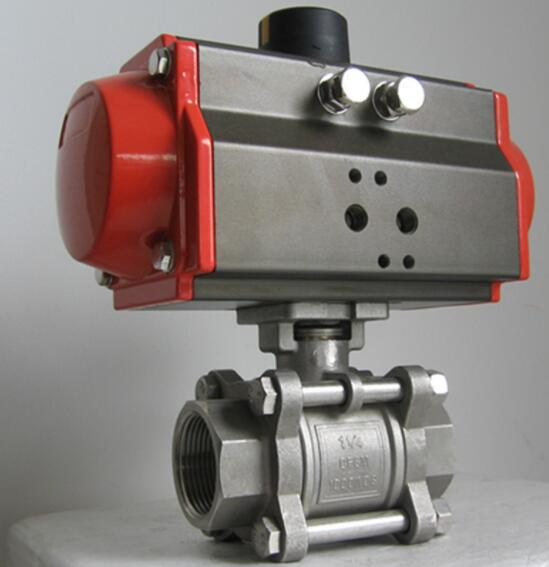

 三片式气动球阀实物图片

技术参数

公称通径DN(mm)	10	15	20	25	32	40	50	65	80	100
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa
阀体形式	三片是精铸阀体
连接形式	螺纹式、焊接式
阀芯形式	"O"型球形阀芯
密封填料	PTFE、柔性石墨
流量特性	近似快开型
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏)
基本误差	带定位器：小于全行程的±2%
死区	带定位器：小于全行程的2%
可调范围	250：1
配置执行机构	GT、AT、AR、AW系列单双作用气动执行器
控制方式	开关两位控制、4-20mA模拟量控制

 执行器参数

执行器型号	单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)   双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--   失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；口径阀门采用系列G型气动执行器拔叉式传动，结构合理，有双作用式和单作用式。
   1、齿轮式双活塞，体积小。
   2、气缸选用铝金材料，重量轻、外形美观。
   3、可在顶部、底部安装手动操作机构。
   4、齿条式连接可调节开启角度、额定流量。
   5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
   6、IS05211标准连接为产品的安装更换提供了方便。
   7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步。

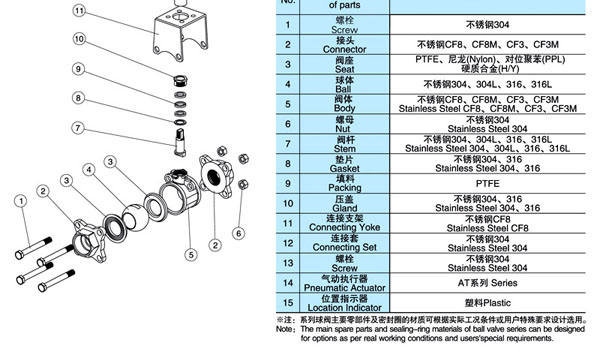

 零件材料

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

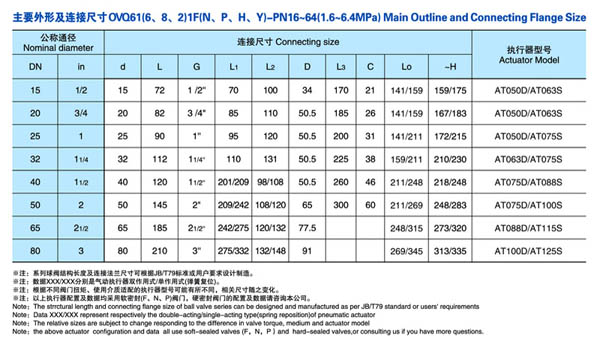

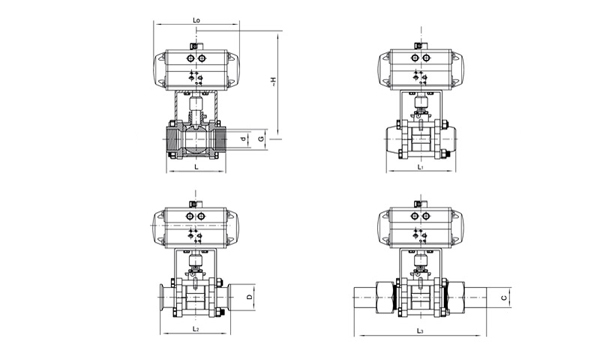

三片式气动球阀,气动不锈钢三片式球阀结构尺寸：





售后服务承诺

 对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。
