高压球阀

更新时间：2025/10/29　

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

提供全套工程阀门解决方案，高压球阀售前、售中、售后专业服务。

产品名称：	高压球阀	产品型号：	YJZQ
驱动方式：	手动,电动,气动	连接形式：	螺纹,焊接,法兰
结构形式：	直通式	密封结构：	软密封,硬密封
压力范围：	10MPa-50MPa	公称通径：	DN5-200
常用材质：	碳钢,不锈钢等	铭牌：	雄工品牌

产品说明

相关产品

订货流程

高压球阀,耐高压球阀用于液压机械设备液压开关,天然气,油等螺纹,焊接,法兰连接：JB/T79、GB9112-9131 ANSI B 16.25 压力温度等级：ANSI B16.34 E101 试验与检验：API598 E101 产品定义介绍： GB/T21465-2008《：（1）球体处特殊密封（防止内漏）：阀座填料：聚甲醛密封，优异的承受高压性能，为适应低温恶劣天气，可在聚甲醛中加入一定比例二氧化锰，可使温度范围达到 -40℃～+200℃。防腐蚀金属保护圈：在压缩气体行业，阀门在开启时压力非常高，尤其是压缩天然气，通常都含有杂质（天然气在过滤后，杂质含量依然偏高），气体在球阀流通的过程中，在高压的作用下，气体温度会快速升高使聚甲醛阀体密封变软，这使气体中的杂质在高压的冲击下，很容易在通过阀体密封时，划伤密封，并造成气体泄漏。所以聚甲醛密封加上防腐蚀金属保护圈的特殊设计，在以上情况出现时，避免了气体直接接触聚甲醛阀体密封（气体接触的是上面的金属密封），从而程度的球阀的密封效果，防止内漏情况出现。

高压球阀优点：
1．流体阻力小，全通径的球阀基本没有流阻。
2．结构简单、体积小、重量轻。
3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

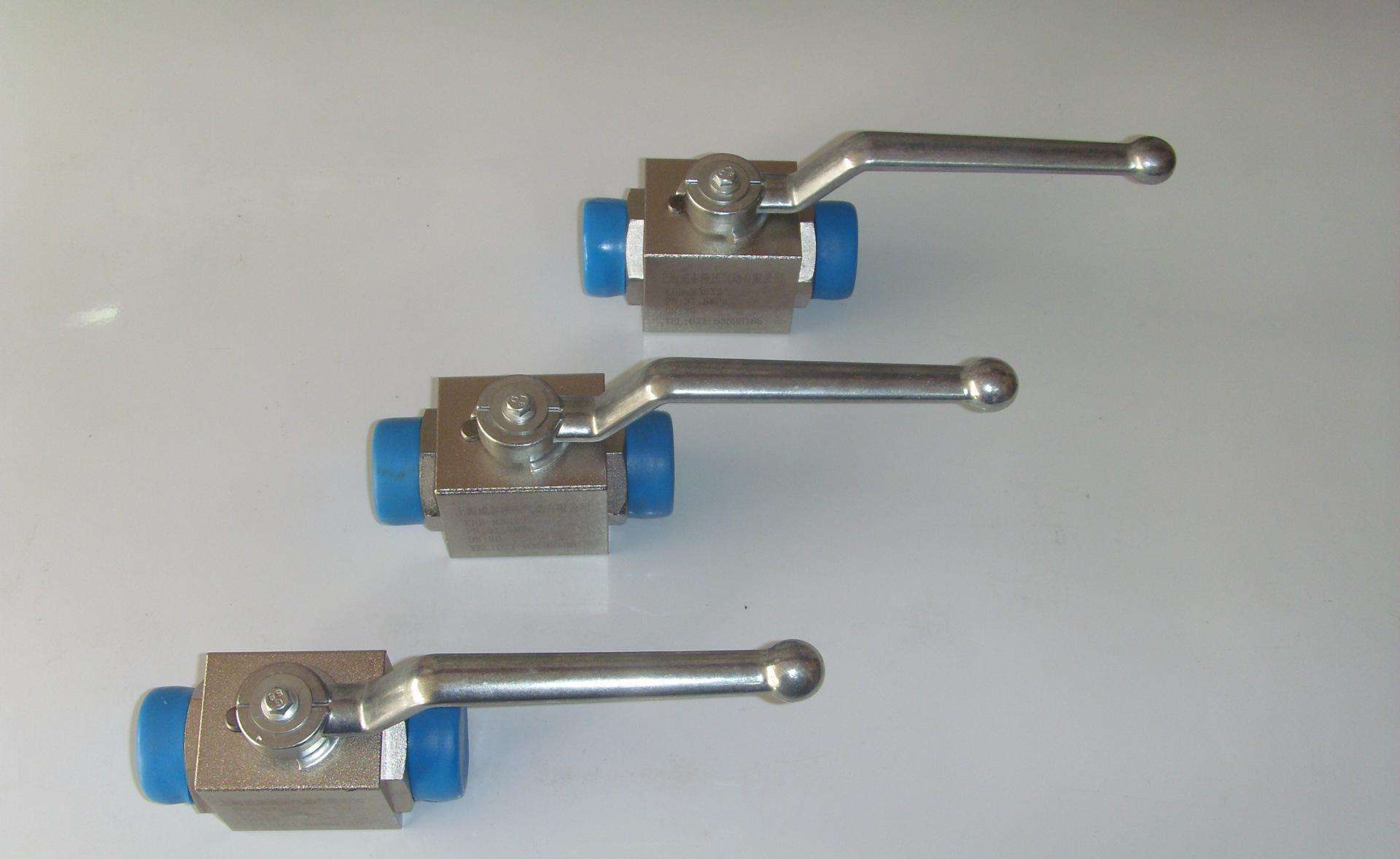

高压球阀实物图片

高压球阀系列将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，阀门好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能等。具有性能，可靠性高，用途广泛，价格合理等。适用于：液压系统、化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

内螺纹/对焊/承插焊）主要外形尺寸和连接尺寸：

公称通径	尺寸(mm)
公称通径	L	H	D	D1
10	90	76	32	3/8
15	90	76	32	1/2
20	100	81	38	3/4
25	115	92	45	1
32	130	114	55	11/4
40	150	125	65	11/2
50	170	144	75	2
注：对焊和承插式结构长度与内螺纹式长度相同

（法兰）主要外表尺寸和连接尺寸：

公称通径		尺寸(mm)
公称通径		L		d1		L1		D	D1	D2	b	Z-Φd	H
mm	in	全通径FP	缩径RP	全通径FP	缩径RP	全通径FP	缩径RP	D	D1	D2	b	Z-Φd	QA41	QA341	QA641	QA941
15	1/2″	130	-	15	-	-	-	95	65	45	14	4-14	62	-	200	-
20	3/4″	140	-	20	-	-	-	105	75	55	14	4-14	68	-	204	-
25	1″	150	-	25	-	-	-	115	85	65	14	4-14	75	-	215	360
32	11/4″	165	-	32	-	-	-	135	100	78	16	4-14	85	-	240	390
40	11/2″	182	-	40		-	-	145	110	85	16	4-18	95	-	264	395
50	2″	200	-	50	-	-	-	160	125	100	16	4-18	110	-	360	472
65	21/2″	220	-	65	-	-	-	180	145	120	18	4-18	130	-	379	530
80	3″	250	283	80	65	-	-	195	160	135	20	4-18	155	-	452	580
100	4″	280	305	100	80	-	-	215	180	155	20	8-18	180	320	479	630
125	5″	320	381	125	100	-	-	245	210	185	22	8-18	250	380	646	710
150	6″	360	403	150	125	-	-	280	240	210	24	8-23	275	400	666	670
200	8″	400	419	200	150	-	-	335	295	265	26	12-23	330	450	615	825

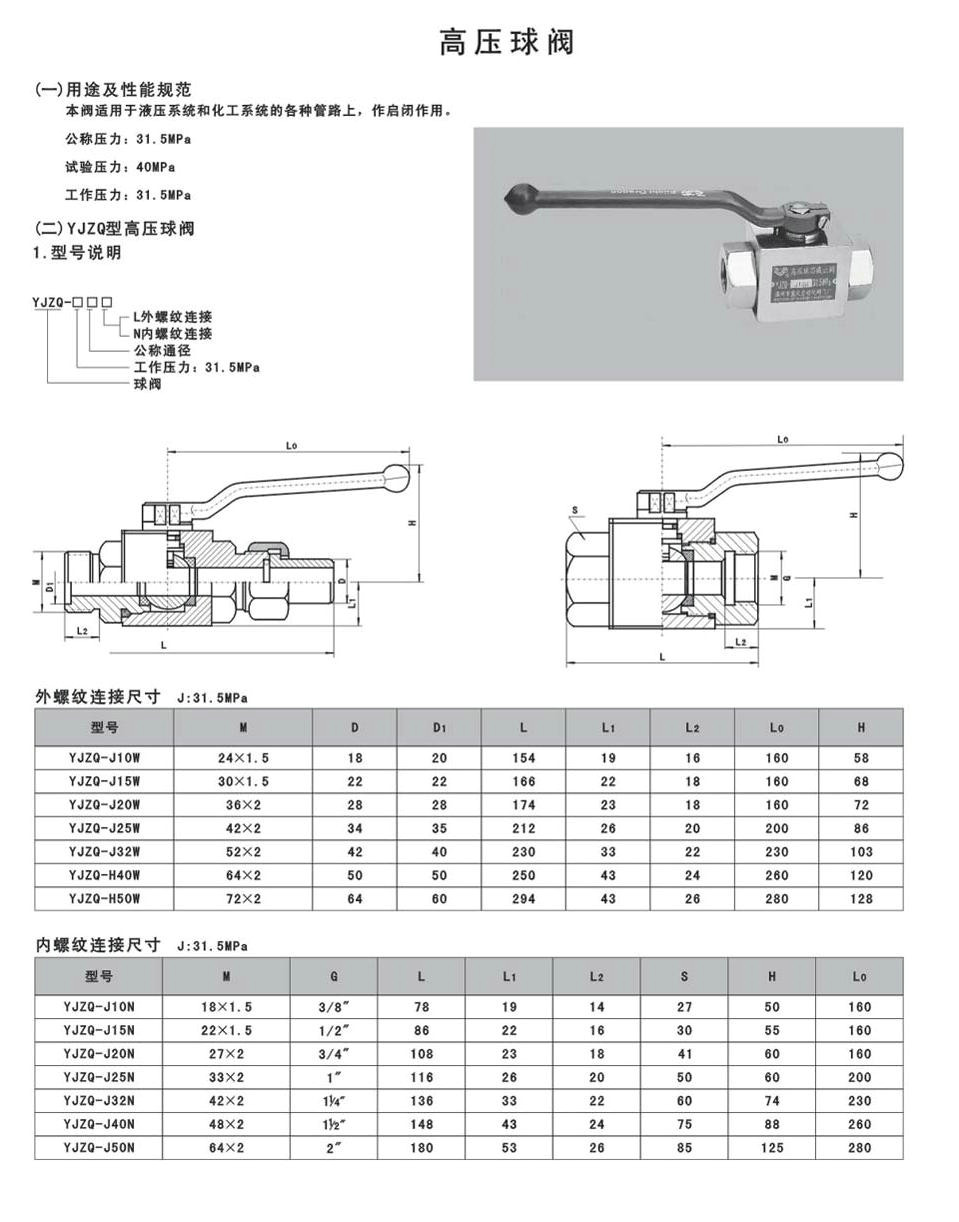

液压高压球阀尺寸图:

售后服务承诺

对于贵公司在雄工阀门订购阀门产品，我司在售后服务方面作如下承诺：

一、我公司对产品质量实行三包，即：包质、包换、保修；

二、合同签订后，保证保质、保量，按时交货；

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询，随时给予解答；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复解决问题。
