低温球阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,低温球阀售前、售中、售后专业服务。

  产品名称: 低温球阀   产品型号: DQ41F
  驱动方式: 手动,涡轮,电动,气动   连接形式: 螺纹,焊接,法兰
  结构形式: 直通式   密封结构: 软密封
  压力范围: 1.6MPa-4.0MPa   公称通径: DN15-200
  常用材质: WCB,低温钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

低温球阀,超低温球阀工作原理
    低温球阀适用于的各种管路上,用于截断或接通管路中的介质,选用不同材质,可分别适用于不同的温度和介质,最低工作温度为-196℃。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。低温球阀一般采用法兰,焊接,螺纹连接。

   低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度T一般为250mm,或根据我公司的设计和计算确定.本产品主要用于输出液态低温介质如空分设备、LNG、乙希、液氧、液氢、液化天然气、液化石油、二氧化碳低温贮槽及槽车、变压吸附制氧等装置上。产品等。

低温球阀,超低温球阀结构特点:
1、本阀门为全通径浮动球阀、结构紧凑、造型美观、流阻系数小。
2、密封面采用氟塑料,密封副材料配对合理,使用寿命长。
3、球体与四氟阀座为紧密封结合,具备零泄漏功能,并能利用其塑性变形自动补偿因磨损带来的误差,达到密封性能好,使用寿命长的目的。为了保证阀杆处的密封,在阀体上增设了填料函和压盖进行密封。
4、可选用各种配管法兰标准及法兰密封面型式,还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式,满足用户不同需求。

对低温球阀的主要零部件作低温处理并每批抽样作低温冲击试验,以保证阀门在低温工况时不脆裂,经得起低温介质冲击。
对每台阀门进行以下试验:
1.常温壳体强度试验;
2.常温低压上密封试验;
3.常温低压密封试验;
4.低温上密封气密试验(有上密封时);
5.低温气密封试验等,以确保整台低温阀门符合标准的规定;
6.对主要零部件作低温处理并每批抽样作低温冲击试验,以保证阀门在低温工况时不脆裂,经得起低温介质冲击;
7.低温(深冷 )阀门均按相应材料规范进行低温处理和冲击试验
8.搞静电功能更加强大,阀体与阀杆或内件与阀体间导通电阻小于1欧姆。

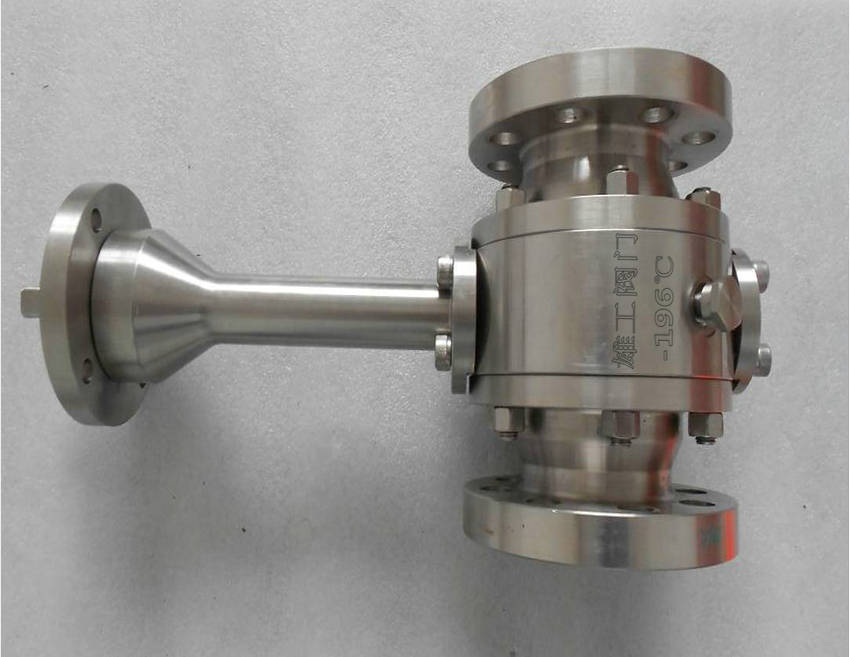

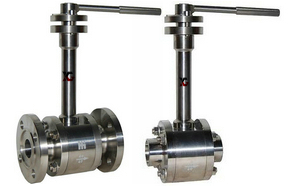

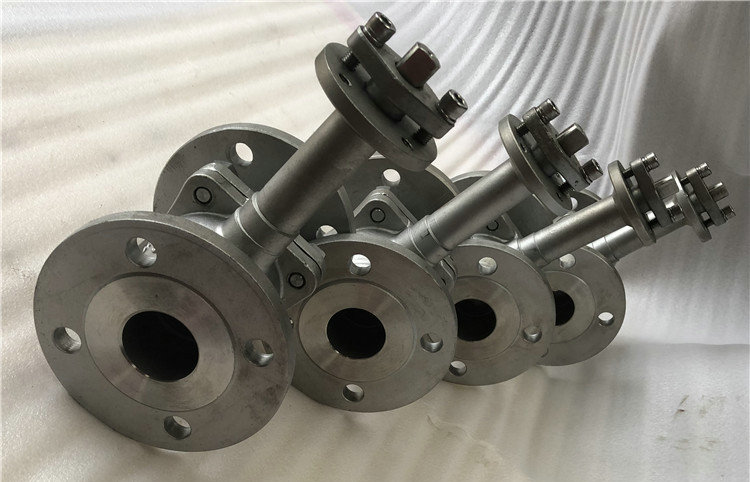

实物图片

结构设计及加工制造的特点

低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度T一般为250mm,或根 据我公司的设计和计算确定.低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液氮、液氨、液态丙烷、液化天然气、液化石油产品等,不但易燃易爆,而且在升温时要气化,气化 时,体积膨胀数百倍。

材料选型

液化天然气阀门的材料非常重要,材质不合格,会造成壳体及密封面的外漏或内漏;零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然 气介质泄漏引起爆炸。因此,在开发、设计、研制液化天然气阀门的过程中,材质是首要关键的问题。阀体、阀盖采用:LCB(-46℃)、 LC3(-101℃)、CF8(304)(-196℃).

低温处理

我厂对所生产的低温阀门经特殊的低温处理,将粗加工的零件置于冷却介质中数小时(2-6小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防阀门在低温工况时,因温度变化造成变形而导致的泄漏。

技术规范

设计依据 GB
设计标准 GB12237-89
结构长度 GB12221-89
连接法兰 GB/T 9113-2000 JB/T79-94
试验和检验 JB/T 9092-99

材料及主要参数

序号 零件名称 AS to ASTM SS to ASTM
Type A352 LCB Type A352 LC3 Type F304(L) Type F304(L)
1-2 阀体/阀盖 Type A352 LCB Type A352 LC3 A182 F304(L) A182 F304(L)
3 等长双头螺栓 A193L7+镀镉 A193 3 B8 A193 B8 A193 B8M
4 螺母 A193L7+镀镉 A194 8 A194 8 A194 8M
5,8 密封圈、垫片 RTFE+Cu粉/尼龙1010/PPL
6 球体 A182 F304 A182 F304(L) A182 F304(L) A182 F316(L)
7 阀杆 A182 F304 A182 F304(L) A182 F304(L) A182 F316(L)
9,10 止推片、填料 RTFE+Cu粉/尼龙1010/PPL,碳素纤维
11 压盖 A105N A351 CF8
12 定位片 A182 F321
13 扁螺母 A194 4+镀镉 A194 8 A194 8 A194 8
14 手柄 A193 L7+镀镉 A193 B8 A193 B8 A193 B8
15 圆柱销 Q235A
适用温度 ≥-40°C ≥-101°C ≥-196°C

低温球阀主要零部件材料:

阀体

0Cr18Ni9

球体

0Cr18Ni9

阀杆

0Cr18Ni9

填料、密封圈

PTFE

  低温球阀产品规范

产品型号

DQ41F-40P 低温球阀

产品代号

通径
DN(mm)

尺 寸(mm)

L

H

D

D1

D2

D6

Z-d

b

D0

DQ41F

15

130

180

95

65

45

40

4-14

16

140

DQ41F

20

150

220

105

75

55

51

4-14

16

160

DQ41F

25

160

230

115

85

65

58

4-14

16

180

DQ41F

32

180

310

135

100

78

66

4-18

18

200

DQ41F

40

200

320

145

110

85

76

4-18

18

200

DQ41F

50

230

400

160

125

100

88

4-18

20

250

DQ41F

65

290

420

180

145

120

110

8-18

22

320

DQ41F

80

310

500

195

160

135

121

8-18

22

320

DQ41F

100

350

520

230

190

160

150

8-23

24

360

DQ41F

125

400

600

270

220

188

176

8-25

28

500

DQ41F

150

480

620

300

250

218

204

8-25

30

700

DQ41F

200

600

720

375

320

282

260

12-30

38

900

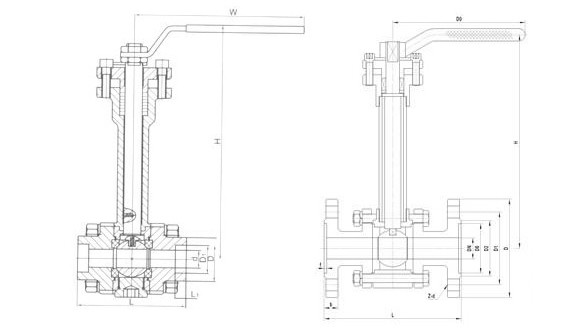

低温球阀,超低温球阀尺寸图:
