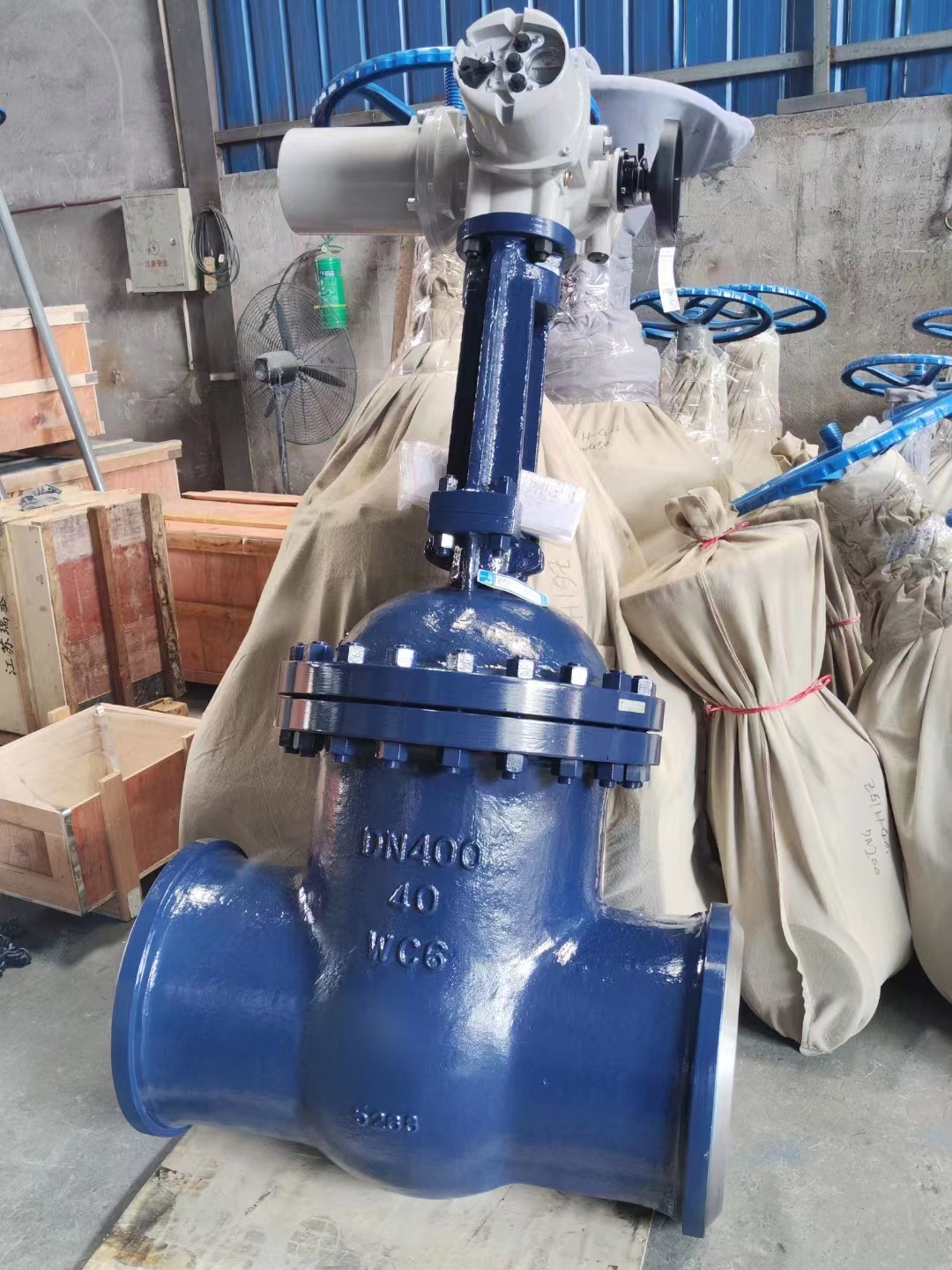

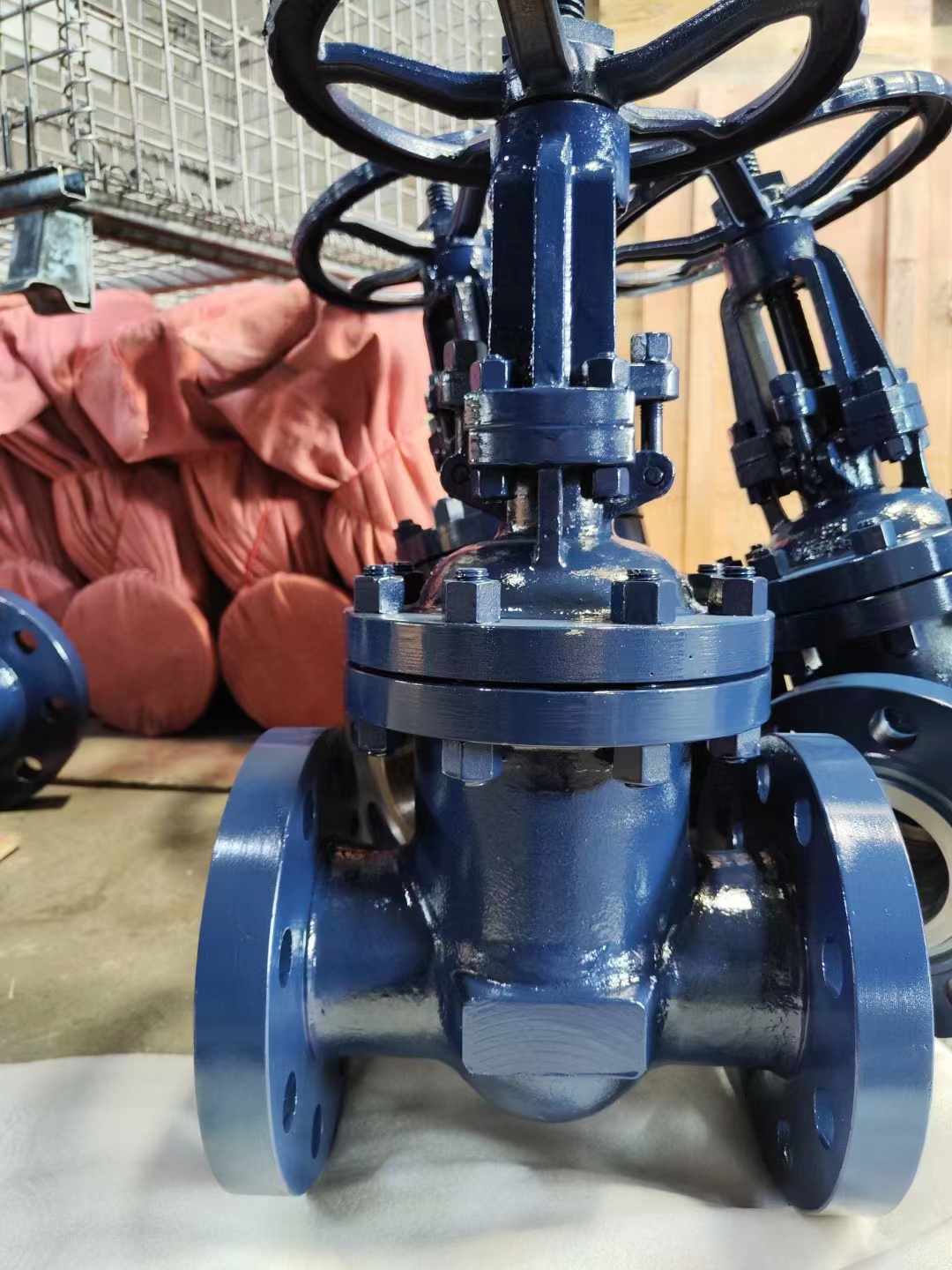

铬钼钢闸阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,铬钼钢闸阀售前、售中、售后专业服务。

  产品名称: 铬钼钢闸阀   产品型号: Z41Y/Z61Y/
  驱动方式: 手动,电动   连接形式: 法兰,焊接
  结构形式: 楔式   密封结构: 硬密封
  压力范围: PN16-PN160   公称通径: DN15~DN600
  常用材质: 铬钼钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程



铬钼钢闸阀产品介绍:

Z41Y法兰闸阀温度可达550摄氏度左右。为阀体铬钼钢材质的楔式法兰闸阀:可手动或配电动装置、法兰连接、明杆楔式刚性单闸板。阀座密封面材料为硬质合金,压力范围:压力1.6MPa~16.0MPa(PN16I~PN160I);口径:DN15~DN600。

铬钼钢闸阀主要性能参数

型号

公称压力

适用温度/

适用介质

Z41Y-16I

1.6MPa

≤550

水、蒸汽、油品、非腐蚀性介质

Z41Y-25I

2.5MPa

Z41Y-40I

4.0MPa

Z41Y-64I

6.4MPa

Z41Y-100I

10.0MPa

Z41Y-160I

16.0MPa

产品各部件材料表:
Z41Y铬钼钢闸阀零部件材料比对:

型号材料

阀体、阀盖、闸板

阀杆

密封面

填料

Z41Y

碳素钢

铬不锈钢

堆焊硬质合金

石棉石墨或柔性石墨

Z41H

铬镍钼钛钢

铬镍钼钛钢

铬不锈钢

Z41Y铬钼钢闸阀外形及结构尺寸:

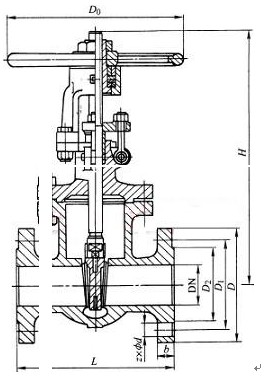

铬钼钢闸阀结构图

DN 口径

DN/in

L

D

D1

D2

b

z×Φd

H≈

D0≈

重量/kg

50

2

178

152

120.5

120.5

16

4×Φ19

323

200

23

65

21/2

190

178

139.5

139.5

18

4×Φ19

347

250

32

80

3

203

190

152.5

152.5

19

4×Φ19

383

250

40

100

4

229

229

190.5

190.5

24

8×Φ19

457

300

63

125

5

254

254

216

216

24

8×Φ22

632

300

66

150

6

267

279

241.5

241.5

26

8×Φ22

635

350

108

200

8

292

343

298.5

298.5

29

8×Φ22

762

350

181

250

10

330

406

362

362

31

12×Φ25

895

400

263

300

12

356

483

432

432

32

12×Φ25

1080

500

346

350

14

381

533

476

476

35

12×Φ29

1295

600

488

400

16

406

579

540

540

37

16×Φ29

1435

600

621

450

18

432

635

578

578

40

16×Φ32

1626

650

814

500

20

457

698

635

635

43

20×Φ32

1829

650

992

600

24

508

813

749.5

749.5

48

20×Φ35

2175

700

1492

750

30

610

984

914.5

914

75

28×Φ35

2692

700

2272

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。
