丝扣闸阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,丝扣闸阀售前、售中、售后专业服务。

  产品名称: 丝扣闸阀   产品型号: Z15W,Z11Y,Z11H
  驱动方式: 手轮   连接形式: 丝扣
  结构形式: 楔式   密封结构: 硬密封
  压力范围: 1.6-6.4MPa   公称通径: DN15-80
  常用材质: 不锈钢,锻钢,铸钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

丝扣闸阀,Z15W不锈钢丝扣闸阀,美标丝扣闸阀设计特点
 结构简单,制造和维修比较方便。
 工作行程小,启闭时间短。
 密封性好,密封面间磨擦力小,寿命较长。
 产品范围
 体材料:不锈钢
 口径:1/2"~3"(DN15~DN80)
 连接方式:BSP,BSPT, NPT
 压力范围:200WOG
 工作温度:-46℃ - +180℃
 操作方式:手轮
丝扣闸阀标准规范
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
5、螺纹类型G.NPT.BSPT.BSP.DIN259/2999
6、适用温度范围:-20~200℃~350℃
7、适用介质:水、油、气及某些腐蚀性液体(W.O.G)

主要零部件材料:

序号

零件名称

材质

1

阀体

不锈钢 CF8M/CF8

2

闸板

不锈钢 CF8M/CF8

3

阀杆

不锈钢 SS316/SS304

4

阀盖

不锈钢 CF8M/CF8

5

填料

聚四氟乙烯

6

止推垫片

不锈钢 SS304

7

阀杆架

不锈钢 SS316/SS304

8

填料

聚四氟乙烯

9

螺母

不锈钢 SS304

10

填料压盖螺母

不锈钢 SS316/SS304

11

手轮

铝合金

12

铭牌

13

手轮垫片

不锈钢 SS304

14

手轮螺母

不锈钢 SS304

主要尺寸:

口经

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

A

15

20

25

32

38

50

H

90

97

108

120

146

163

L

55

60

65

75

85

95

D

70

70

80

80

90

100

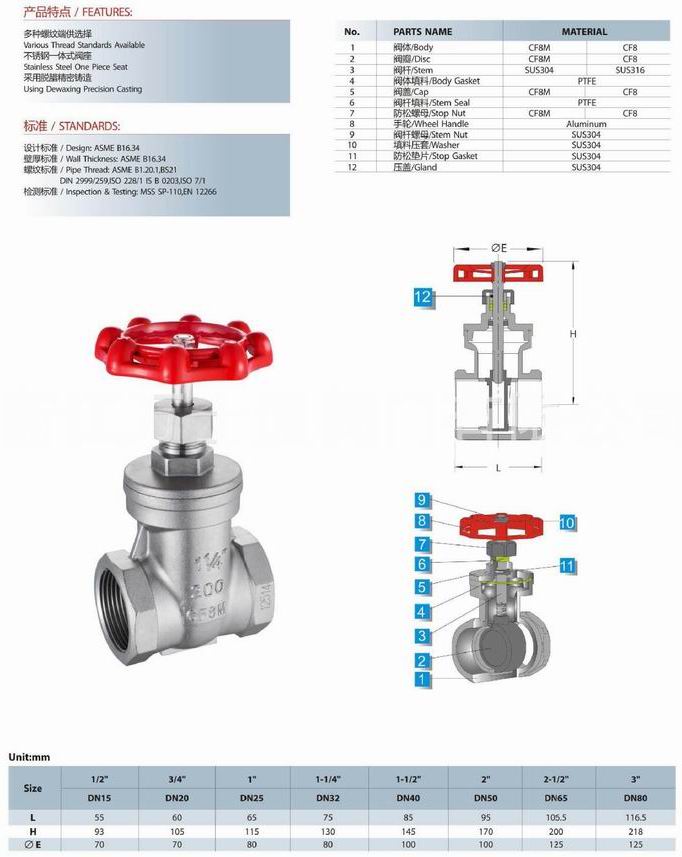

丝扣闸阀参数尺寸图:
