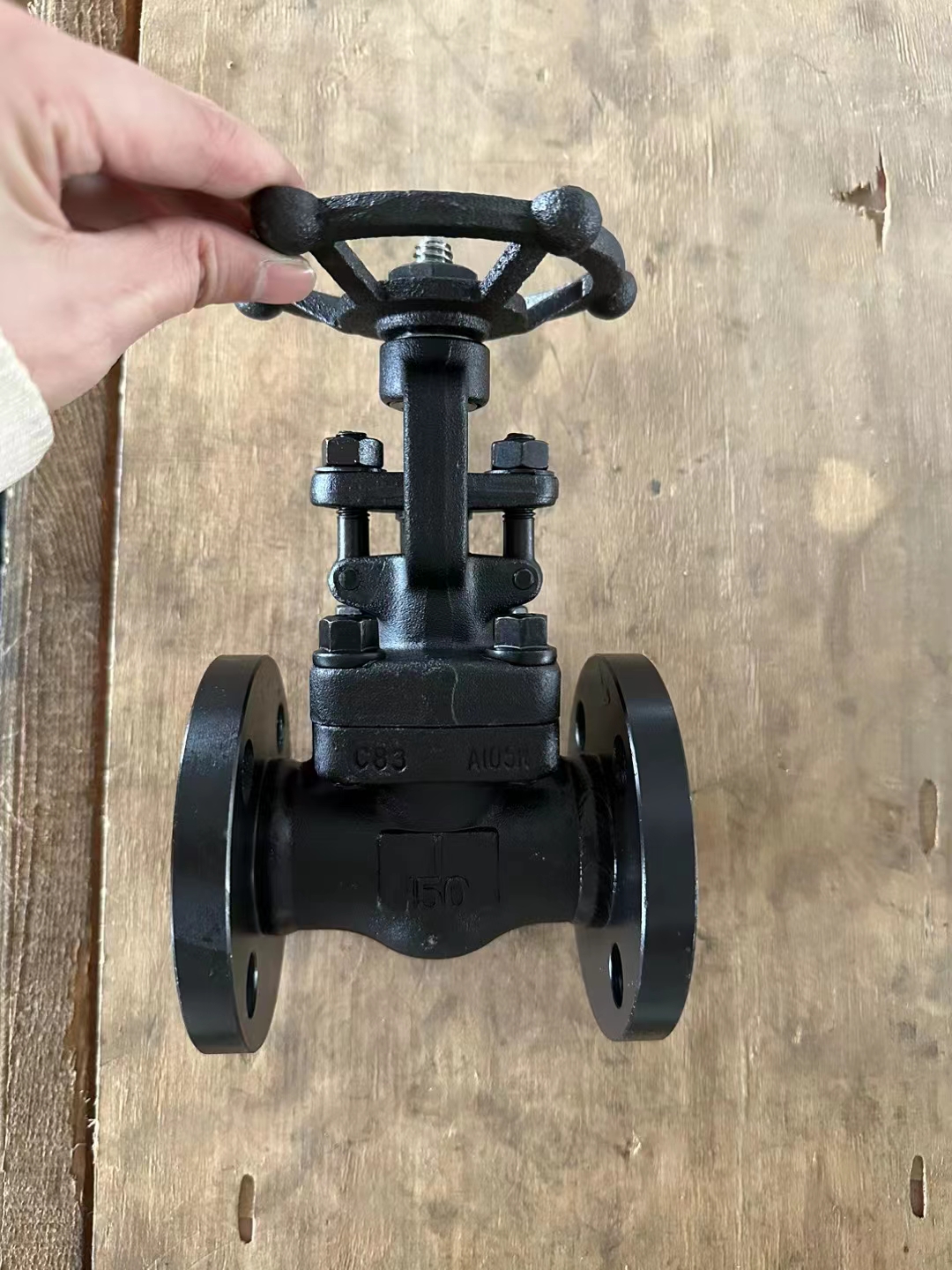

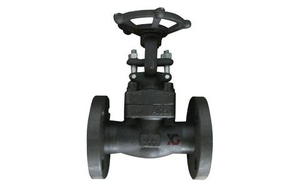

锻钢法兰闸阀,锻钢法兰端闸阀产品介绍：
有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
整体法兰端阀门结构设计可用在闸阀、截止阀、立升式止回阀和旋启式止回阀。
二、锻钢法兰闸阀 闸阀的结构设计和规范
锻钢闸阀制造按API 602,BS5352,ANSI B16.34.
试验与验收按API 598,标识按照MSS SP-25.
三、锻钢法兰闸阀 结构形式
1.全通径或缩径
2.结构长度按ANSI/ASME B16.10
3.法兰按ANSI/ASME B16.5
4.自密封阀盖
5.明杆带支架
6.两端自动调整的填料压套；
7.本体倒密封
8.整体阀体法兰
9.对焊端按ANSI/ASME B16.25
10.环连接阀体阀盖垫片
11.用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖
锻钢法兰闸阀,锻钢法兰端闸阀标准材质明细表
序号
| 零件名称
| CS to ASTM
| AS to ASTM
| SS to ASTM
|
Type A105N
| Type F22
| Type F304(L)
| Type F316(L)
|
1
| 阀体
| A105N
| A182 F22
| A182 F304(L)
| A182 F316(L)
|
2
| 阀座
| A276 420
| A276 304
| A276 304(L)
| A276 316(L)
|
3
| 闸板
| A182 F430
| A182 F304
| A182 F304(L)
| A182 F316(L)
|
4
| 阀杆
| A182 F6a
| A182 F304
| A182 F304(L)
| A182 F316(L)
|
5
| 垫片
| 316夹柔性石墨
| 316夹PTFE
|
6
| 阀盖
| A105
| A182 F22
| A182 F304(L)
| A182 F316(L)
|
7
| 阀盖 螺栓
| A193 B7
| A193 B16
| A193 B8
| A193 B8M
|
8
| 圆柱销
| A276 420
| A276 304
|
9
| 填料压套
| A276 410
| A182 F304(L)
| A182 F316(L)
|
10
| 活节螺栓
| A193 B7
| A193 B16
| A193 B8
| A193 B8M
|
11
| 填料压板
| A105
| A182 F304
|
12
| 螺母
| A194 2H
| A194 4
| A194 8
| A194 8M
|
13
| 阀杆螺母
| A276 420
|
14
| 锁紧螺母
| A194 2H
| A194 4
| A194 8
| A194 8M
|
15
| 铭牌
| SS
|
16
| 手轮
| A197
|
17
| 润滑垫片
| A273 431
|
18
| 填料
| 柔性石墨
| PTFE
|
适用介质
| 水、蒸汽、油品等
| 水、蒸气、油品等
| 硝酸、醋酸等
|
适用温度
| -29°C～425°C
| -29°C～550°C
| -29°C～200°C
|
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
锻钢法兰闸阀,锻钢法兰端闸阀尺寸（mm)和重量（Kg）
NPS
| 1/2
| 3/4
| 1
| 11/4
| 11/2
| 2
|
L(RF)
L1(BW)
| 150Lb
| 108
| 117
| 127
| 140
| 165
| 203
|
300Lb
| 145
| 152
| 165
| 178
| 190
| 216
|
600Lb
| 165
| 190
| 216
| 229
| 241
| 292
|
H（开）
| 150,300Lb
| 158
| 169
| 197
| 236
| 246
| 283
|
600Lb
| 169
| 197
| 236
| 246
| 283
| 320
|
W
| 100
| 100
| 125
| 160
| 160
| 180
|
重量
| 150
| RTJ
| 4.5
| 5.2
| 8.2
| 11.5
| 12.5
| 20.3
|
BW
| 2.8
| 3.3
| 5.4
| 7.1
| 8.2
| 12.5
|
300
| RTJ
| 4.8
| 6.2
| 9.3
| 14
| 15.5
| 23.4
|
BW
| 3.5
| 4.4
| 6.8
| 8.1
| 9.2
| 15.4
|
600
| RTJ
| 5.9
| 7.4
| 10.4
| 16.2
| 17.5
| 18.3
|
BW
| 4.5
| 5.1
| 8.2
| 10.5
| 12.4
| 20.1
|
法兰式锻钢闸阀 900Lb-1500Lb 标准材质明细表
序号
| 零件名称
| CS to ASTM
| AS to ASTM
| SS to ASTM
|
Type A105N
| Type F22
| Type F304(L)
| Type F316(L)
|
1
| 阀体
| A105N
| A182 F22
| A182 F304(L)
| A182 F316(L)
|
2
| 阀座
| A276 420
| A276 304
| A276 304(L)
| A276 316(L)
|
3
| 闸板
| A182 F430
| A182 F304
| A182 F304(L)
| A182 F316(L)
|
4
| 阀杆
| A182 F6a
| A182 F304
| A182 F304(L)
| A182 F316(L)
|
5
| 垫片
| 316夹柔性石墨
| 316夹PTFE
|
6
| 阀盖
| A105
| A182 F22
| A182 F304(L)
| A182 F316(L)
|
7
| 阀盖 螺栓
| A193 B7
| A193 B16
| A193 B8
| A193 B8M
|
8
| 圆柱销
| A276 420
| A276 304
|
9
| 填料压套
| A276 410
| A182 F304(L)
| A182 F316(L)
|
10
| 活节螺栓
| A193 B7
| A193 B16
| A193 B8
| A193 B8M
|
11
| 填料压板
| A105
| A182 F304
|
12
| 螺母
| A194 2H
| A194 4
| A194 8
| A194 8M
|
13
| 阀杆螺母
| A276 420
|
14
| 锁紧螺母
| A194 2H
| A194 4
| A194 8
| A194 8M
|
15
| 铭牌
| SS
|
16
| 手轮
| A197
|
17
| 润滑垫片
| A273 431
|
18
| 填料
| 柔性石墨
| PTFE
|
适用介质
| 水、蒸汽、油品等
| 水、蒸气、油品等
| 硝酸、醋酸等
|
适用温度
| -29°C～425°C
| -29°C～550°C
| -29°C～200°C
|

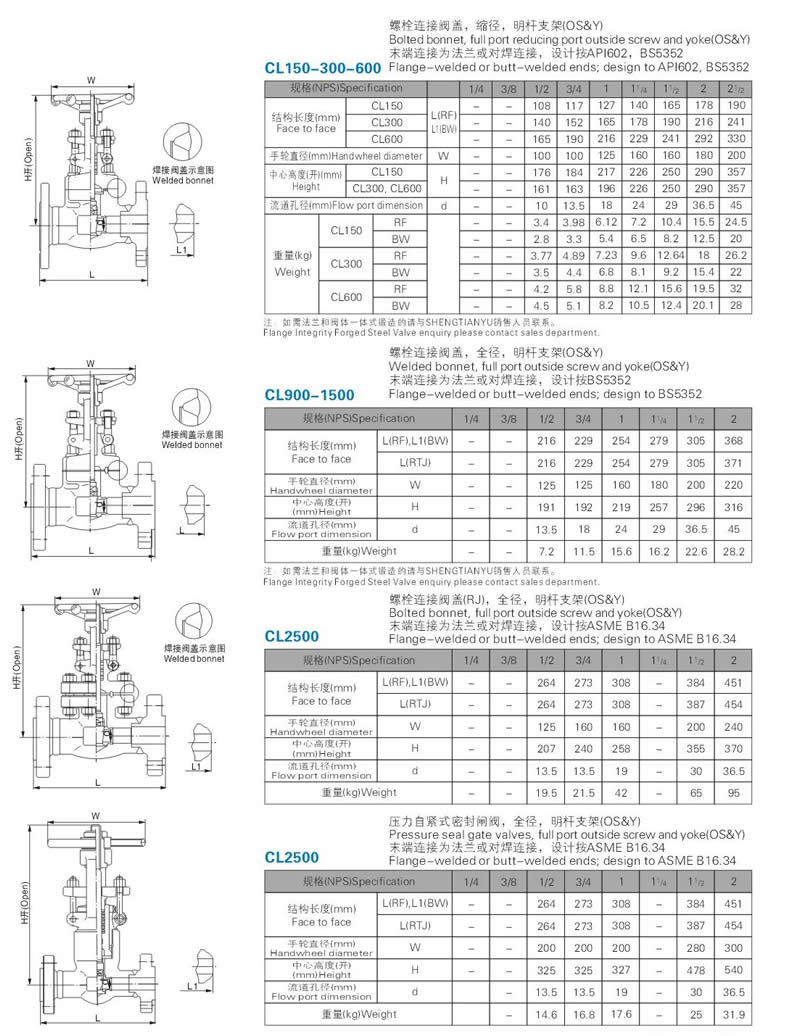

锻钢法兰闸阀相关尺寸结构图:
