国标闸阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,国标闸阀售前、售中、售后专业服务。

  产品名称: 国标闸阀   产品型号: Z41H
  驱动方式: 手动,气动,电动,伞齿轮   连接形式: 法兰,焊接,螺纹
  结构形式: 楔式   密封结构: 硬密封
  压力范围: 1.6-16Mpa   公称通径: DN15-600
  常用材质: WCB,铬钼钢,不锈钢,合金钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

国标闸阀,Z41H国标钢制闸阀是指关闭件(闸板)沿通路中心线的垂直方向移动的阀门。闸阀在管路中只能作全开和全关切断用, 不能作调节和节流。闸阀是使用范围很广的一种阀门,一般口径DN15到600的切断装置都选用它,有时口径很小的切断装置也选用国标闸阀。

国标闸阀,铸钢法兰闸阀启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小。启闭较省力.介质流向不受限制.不扰流、不降低压力.形体简单.结构长度短.制造工艺性好.适用范围广等优点。

国标闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

铸钢闸阀操作方式有:手动、齿轮传动、电动、气动等。

国标闸阀应用范围:

国标闸阀适用于公称压力PN1.6~6.4MPa,工作温度-29~600℃的石油、化工、药类、化肥、电力行业等各种工况的管路上,切断或接通管路介质,不能作调节和节流。适用介质为:水、油品、蒸气、酸性介质等。

国标闸阀结构特点与优势:

闸阀的结构设计合理,密封可靠,通道流畅,流阻系数小。

闸板、阀座密封面用铁基合金堆焊或司太立钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。

采用楔式弹性闸板或钢性楔式单闸板结构,中大口径设置滚动轴承,开关灵活,启闭轻松。

阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。

可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

闸阀的安装与维护应注意以下事项:

手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。

双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。

带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。

带传动机构的闸阀,按产品使用说明书的规定安装。

如果阀门经常开关使用 , 每月至少润滑一次。

国标闸阀的安装使用

1.安装前须检查阀门内腔和密封面等部位,不允许有污物或砂粒附着;

2.各连接部位螺栓,要求均匀拧紧;

3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;

4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;

5.用户在安装阀门时,必须预留阀门驱动的必要空间;

6.驱动装置的接线须按线路图进行;

7.闸阀产品必须定期保养,不得随意碰撞及挤压,以免影响密封。

国标闸阀标准规范:

设计制造标准:GB/T 12234-2007

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008

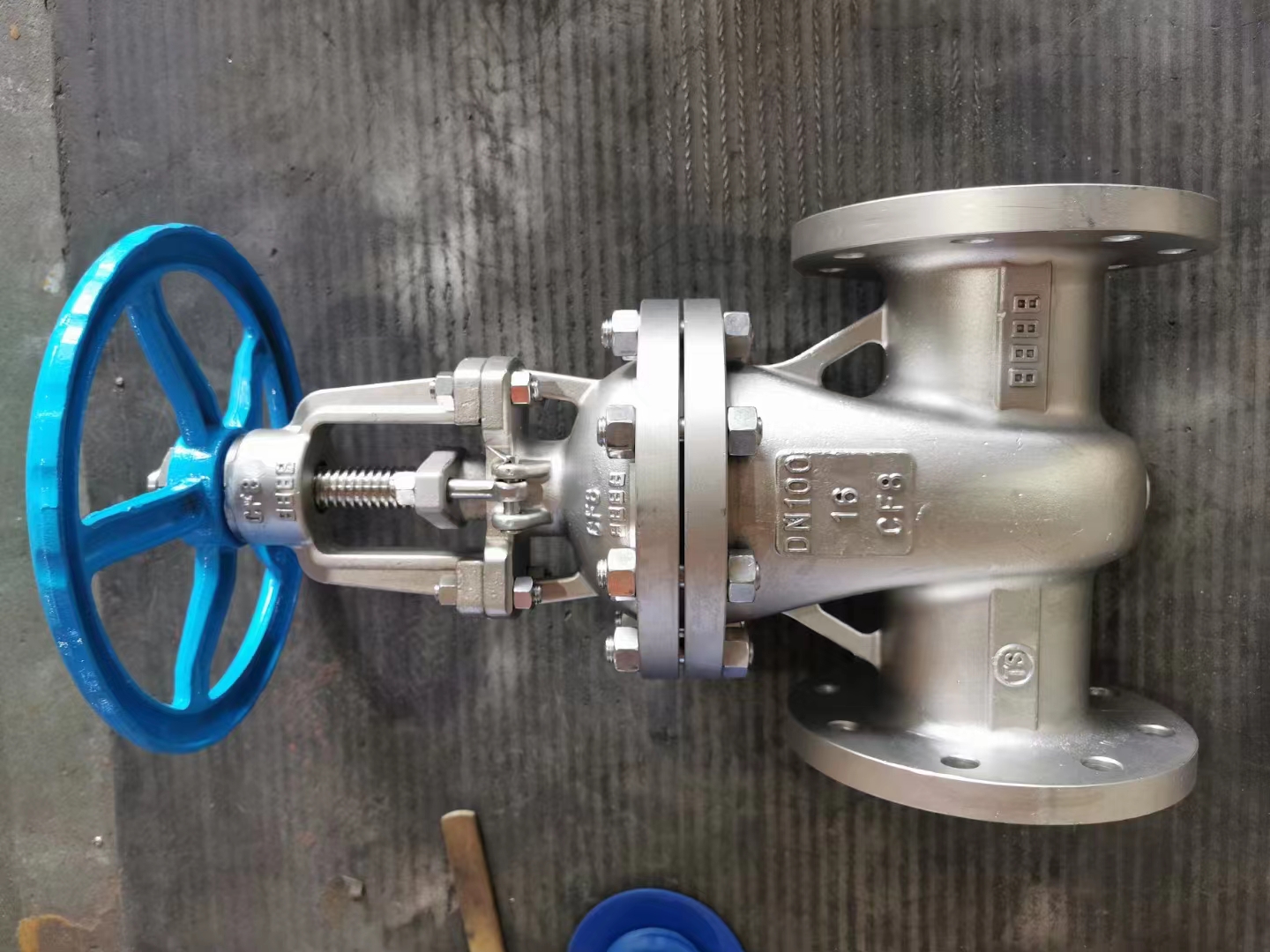

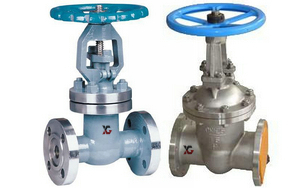

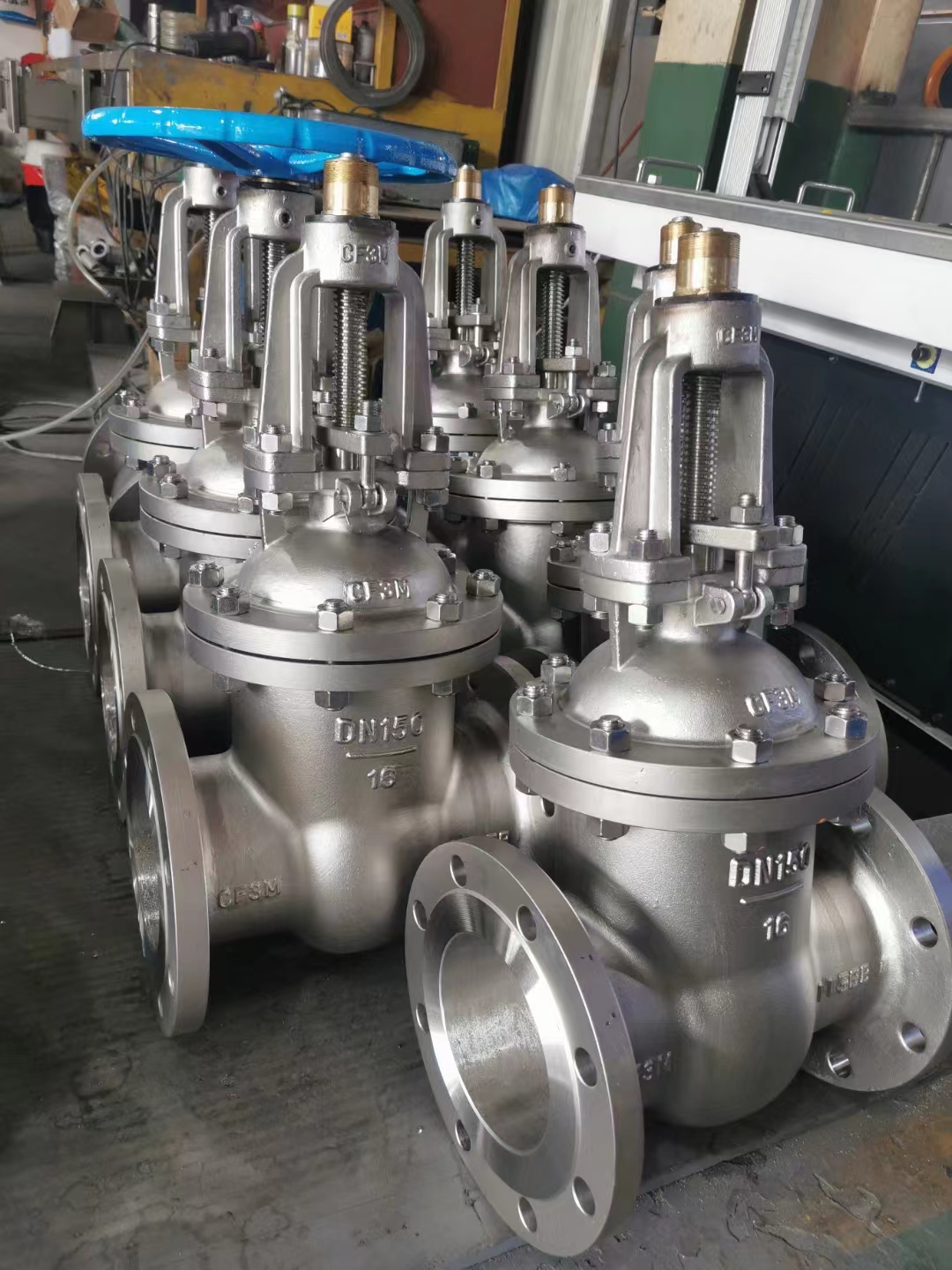

国标闸阀,Z41H国标钢制闸阀实物图片



执行标准

设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 HB/T9092

压力试验

公称压力 1.6 2.5 4.0 6.4 10.0 16.0
强度试验 2.4 3.8 6.0 9.6 15.0 24.0
水密封试验 1.8 2.8 4.4 7.0 11.0 18.0
上密封试验 1.8 2.8 4.4 7.04 11.0 18.0
气密封试验 0.4-0.7

主要零件材料及性能

体盖板 阀杆 密封面 垫片 填料 工作温度℃ 适用介质
WCB 2Cr13 13Cr
STL
增强柔性石墨
1Cr13/柔性石墨
OS软钢
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE
柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE
≤425 水、蒸汽、油品
WC1 38GrMoA1
25Cr2MoV
≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 -
ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200

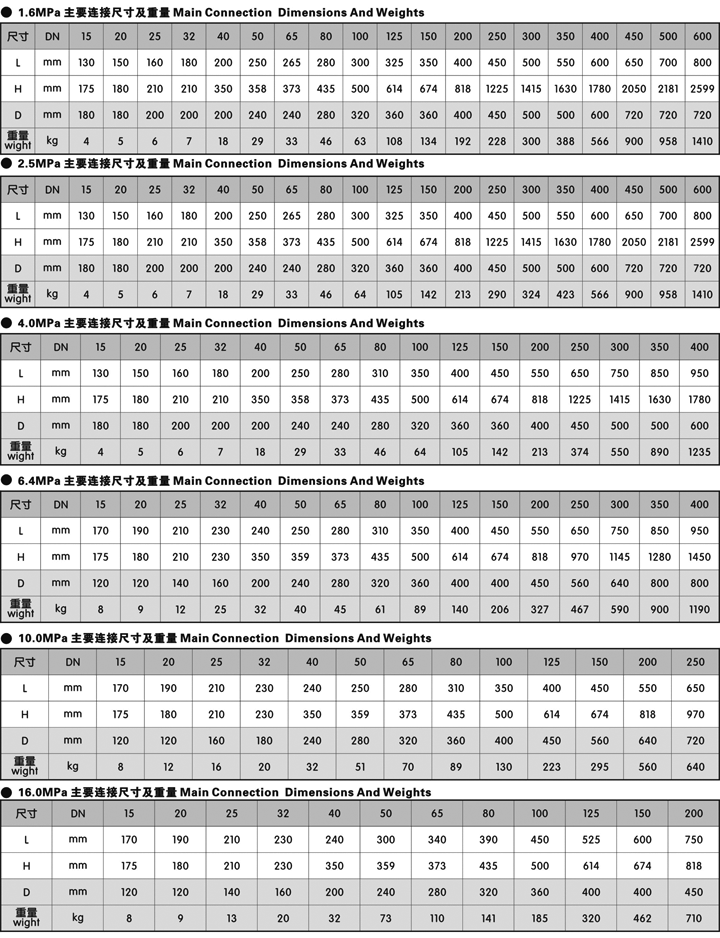

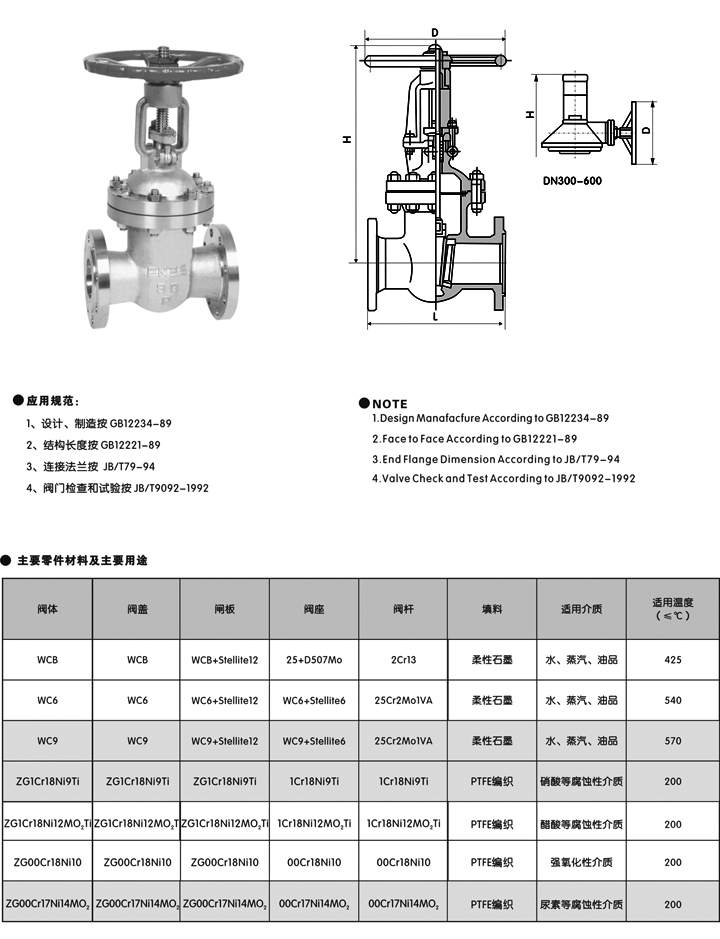

国标闸阀,国标钢制闸阀尺寸,结构图:
