焊接闸阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,焊接闸阀售前、售中、售后专业服务。

  产品名称: 焊接闸阀   产品型号: Z60Y,Z61Y,Z62Y
  驱动方式: 手动,电动   连接形式: 焊接
  结构形式: 楔式   密封结构: 压力自紧式
  压力范围: 1.6-32MPa   公称通径: DN50-600
  常用材质: 不锈钢,锻钢,铸钢,铬钼钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

焊接闸阀,高温高压电站闸阀适用于Class150~3500Lb、工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为:水、油品、蒸汽等非腐蚀性介质。焊接闸阀结构特点:
1.产品设计制造按ASMEB16.34、E101标准,可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。
3.支管两端为对焊连接,适应不同的接管要求。
4.阀瓣、阀座的密封面采用stellite司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动闸阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手动、电动切换机构。除就地操作外,还可进行远距离操作。
焊接闸阀标准规范:
设计制造标准:ASMEB16.34、E101
结构长度标准:GB/T12221-2005
连接法兰标准:GB/T9113
压力温度等级:GB/T12224-2005
试验检验标准:GB/T13927-2008

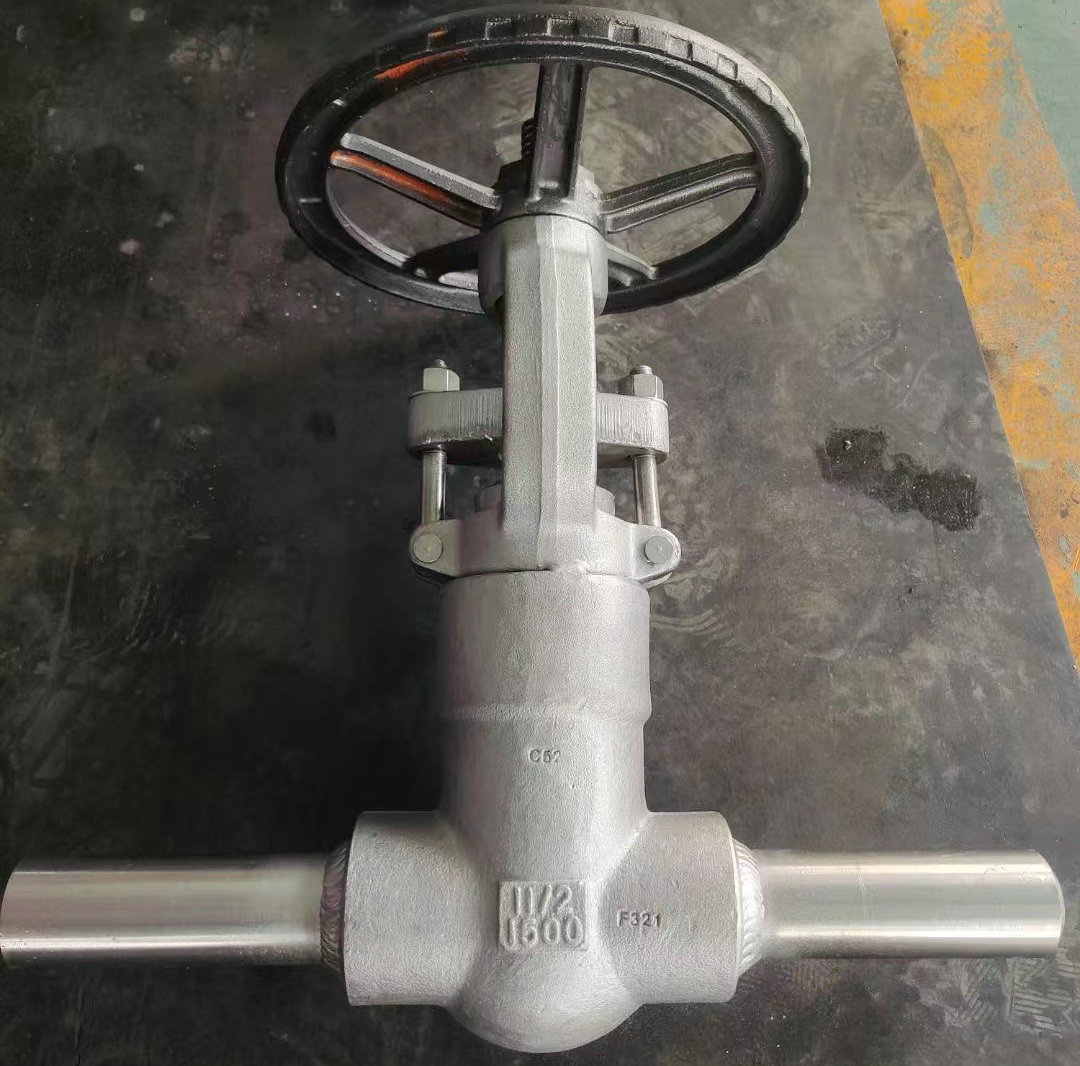

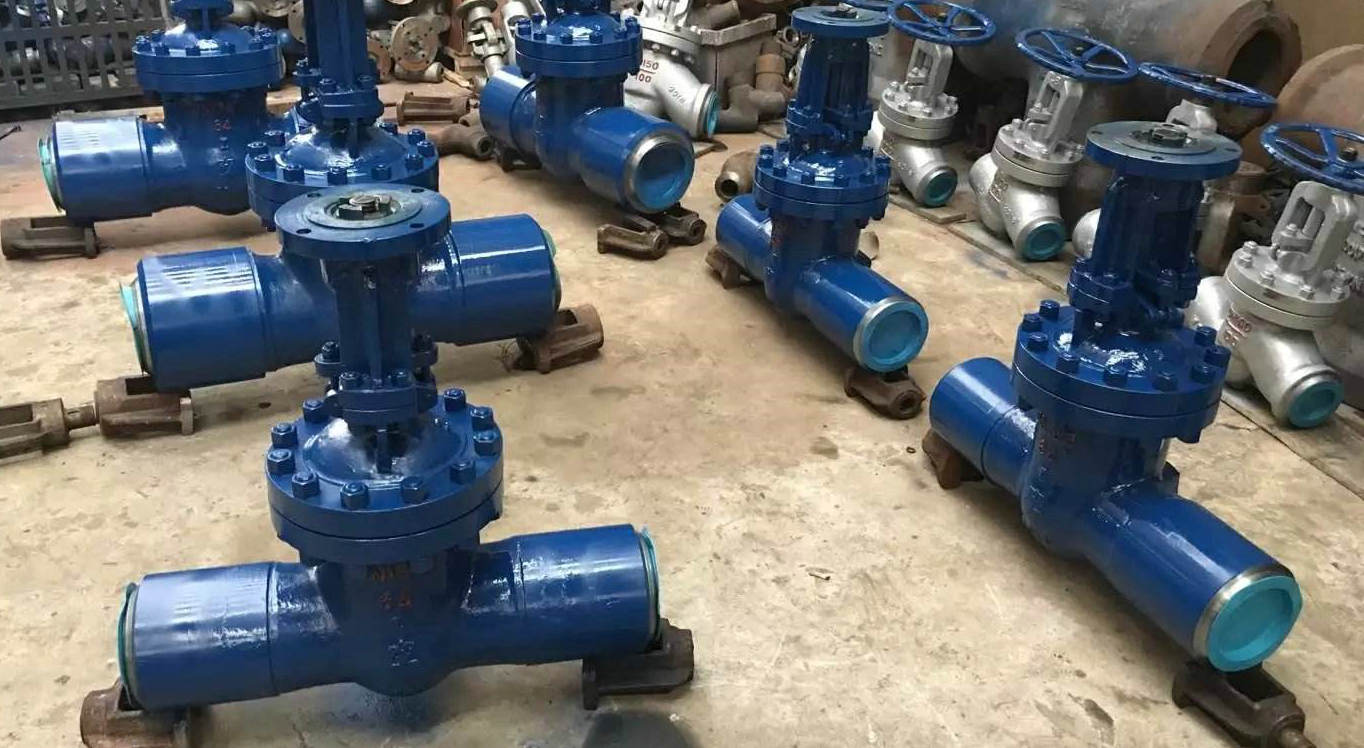

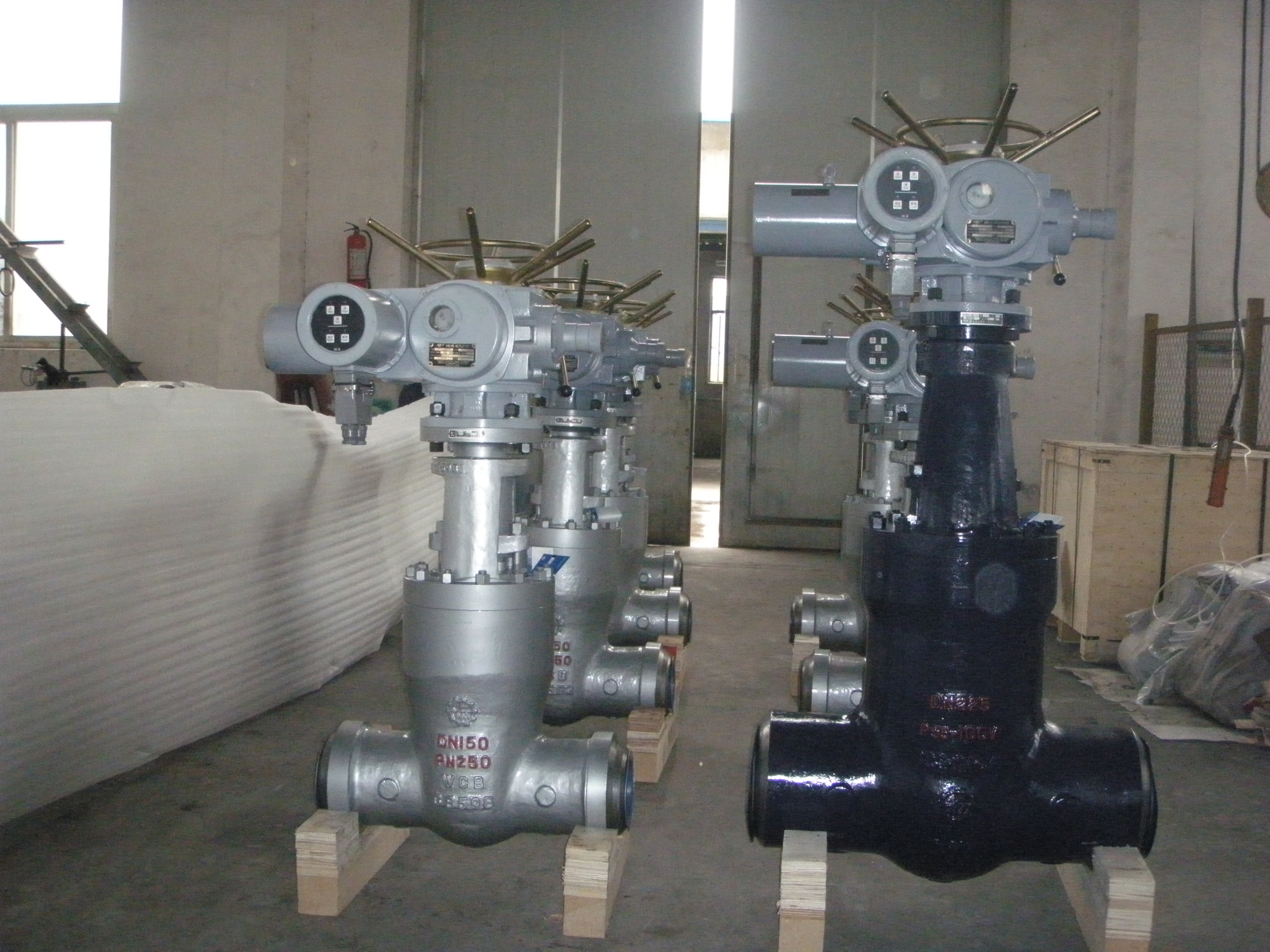

焊接闸阀,高温高压焊接闸阀实物图片

主要连接外形和尺寸
单位:mm
DN 15 20 25 32 40 50 65 80 100 125 150 175 200 250
L 150 150 170 180 230 250 330 368 457 533 610 750 762 914
H 259 263 268 272 378 464 689 703 787
A 36 42 44 48 57 62 75 91 117 144 172 198 223
B 17 22 27 31 39 49 63/59 78/74 102/97 128/122 154/146 179/169 203/198

焊接闸阀,高温高压电站闸阀,磅级闸阀尺寸结构图:





售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
