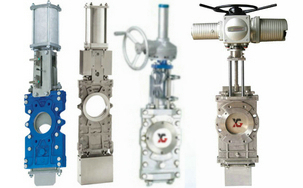

穿透式插板阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,穿透式插板阀售前、售中、售后专业服务。

  产品名称: 穿透式插板阀   产品型号: PCZ73,PCZ673,PCZ973,PCZ573
  驱动方式: 手轮,链轮,伞齿轮,电动,气动,电液动   连接形式: 对夹,法兰
  结构形式: 穿透式   密封结构: 硬密封,软密封,单面密封,双面密封
  压力范围: PN10 PN16 150LB   公称通径: DN50- DN1200
  常用材质: 铸铁,WCB,不锈钢,双相钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

穿透式插板阀_(气动,电动,伞齿轮)穿透式刀闸阀适用于矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上,接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口等介质。

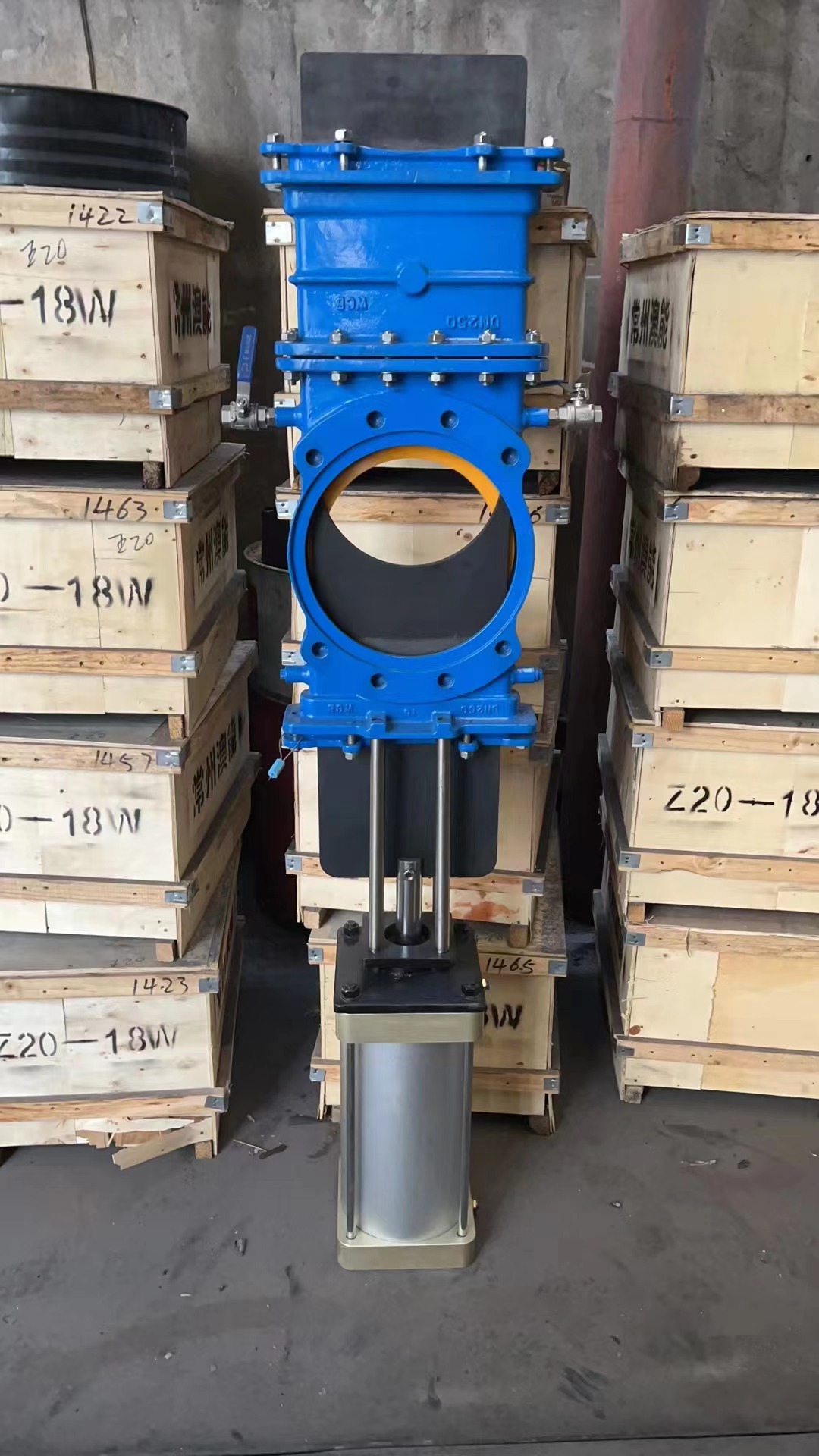

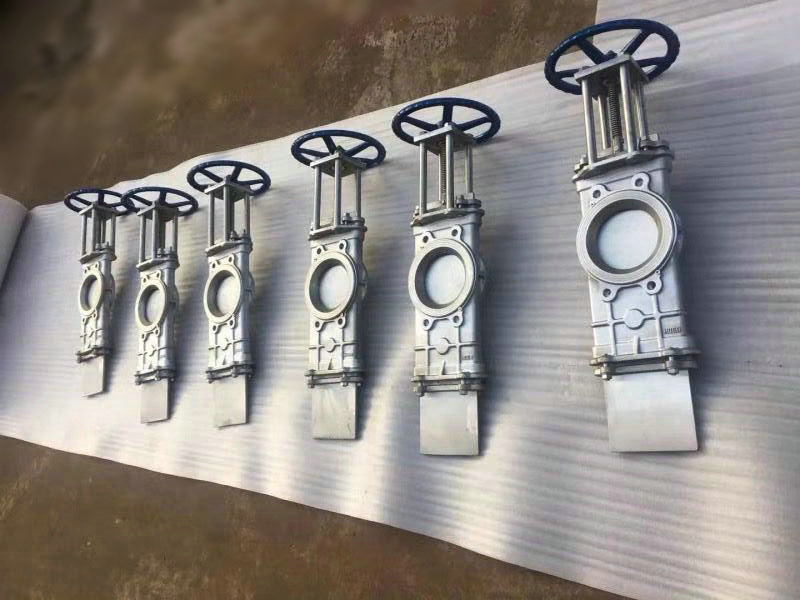

穿透式插板阀是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构 。气动穿透式不锈钢插板阀是具有精密构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。根据客户要求可配电磁阀、限位开关、过滤器等。


穿透式插板阀产品特点
1、阀门采用整体式设计,,流体阻力小,操作灵活方便。
2、穿透式插板阀螺杆传动采用双平面轴承设计,使得传动摩擦力大大减少,从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封,且采用O形圈预紧提供预紧力使密封座紧贴阀瓣,泄露量大大减少,对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪,无凹槽设计,不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要,选择金属硬密封或软密封:闸板采用表面镀铬或离子氮化处理,使闸板更耐磨,密封面使用寿命更长;软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR,密封性好,耐腐蚀。
6、介质适应范围广:良好的密封性能和经济实用性强,操作可手动、气动、电动,实用范围非常广。
穿透式插板阀设计标准

法兰标准
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
强度及密封试验标准
JB/T 9092 -1999
硬度密封等级
MSS SP 81-2001 40ml/inch

压力-温度额定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
结构长度标准
MSS SP 81-2001
GB/T 12221-2005 J16

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

相关产品:内衬橡胶刀闸阀 更多相关产品:双向密封刀闸阀
