衬胶闸阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,衬胶闸阀售前、售中、售后专业服务。

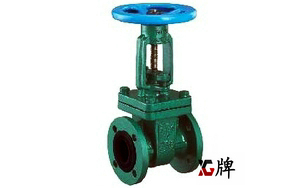

  产品名称: 衬胶闸阀   产品型号: Z41J
  驱动方式: 手动,电动,气动   连接形式: 法兰
  结构形式: 楔式   密封结构: 衬胶
  压力范围: 1.6-6.4MPa   公称通径: DN25-500
  常用材质: 铸铁,铸钢,不锈钢,等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

一、衬胶闸阀概述:

   Z41J衬胶闸阀产品广泛应用于化工,石油,天然气,环保,城市管道,燃气管线等工业部门,介质的流向不受限制,全开时,密封面受工作介质的冲蚀比截止阀小,体形比较简单,铸造工艺性较好。

二、衬胶闸阀特点:
 A 产品连接件少,整体钢性好。
B 截流速度快。
C 开度限位机构方便,灵活,精确。
D 体形小巧,外形美观。
E 操作简单,省力,维修方便。
F 流体阻力小,密封面受介质的冲蚀小。
G 介质流向不爱限制,不扰流,不降低压力。

三、衬胶闸阀标准规范:
 设计制造标准:GB/T 12234
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

四、衬胶闸阀零件材料与工况:
 1.阀体材质:碳钢、不锈钢。[可选]
2.密封材质:流道全衬四氟。
3.填料: PTFE。
4.阀杆材质:不锈钢304、不锈钢316、不锈钢2cr13。

五、Z41J衬胶闸阀主要连接及外形尺寸:
