磅级电站闸阀制造验收技术标准
1、制造验收技术条件按日本火力发电阀标准的E101的规定；
2、阀门结构长度按E101的规定；
3、阀体焊接口按 ANSI B16.25 的规定或用户提供的尺寸

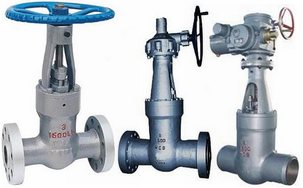

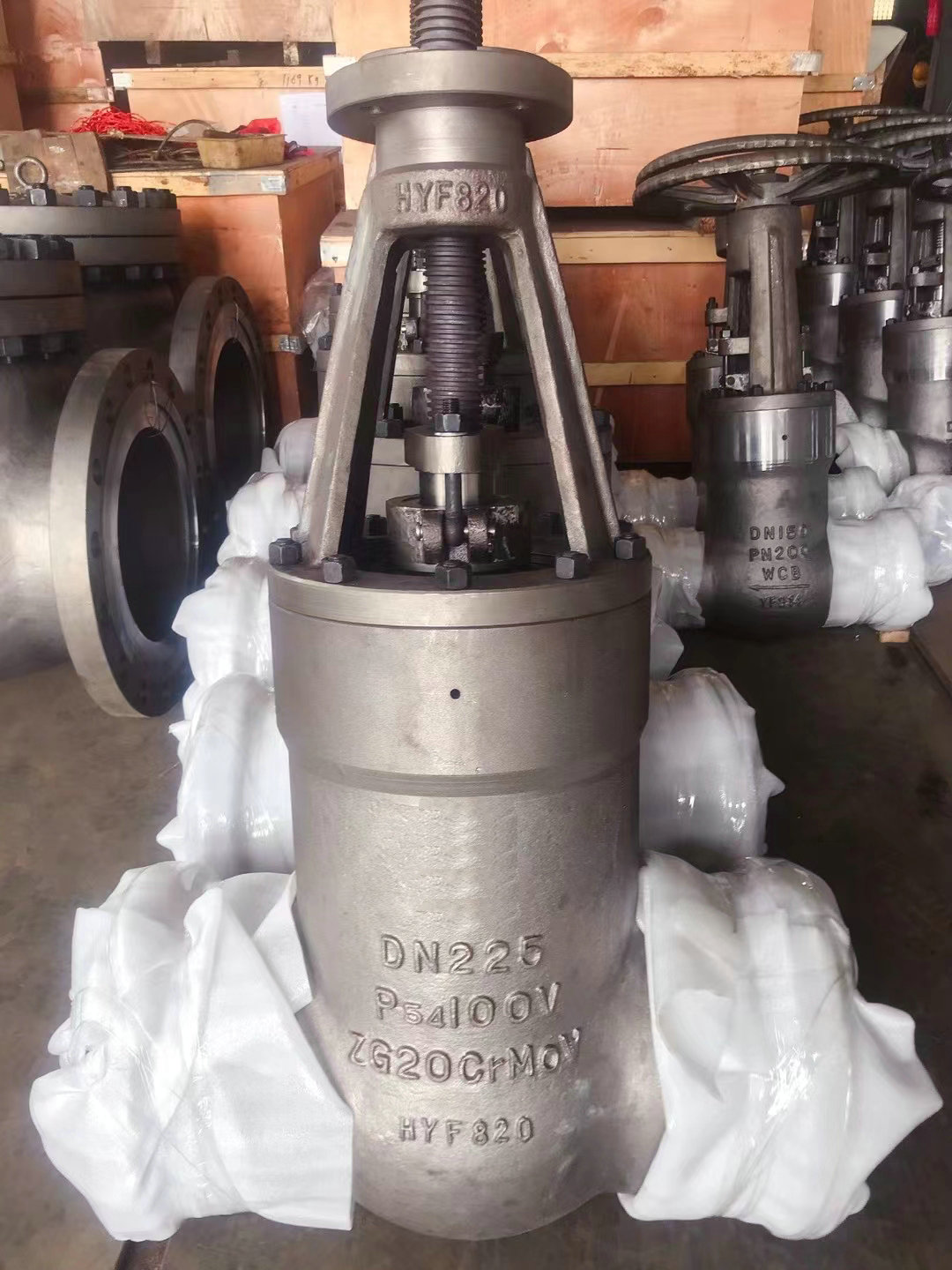

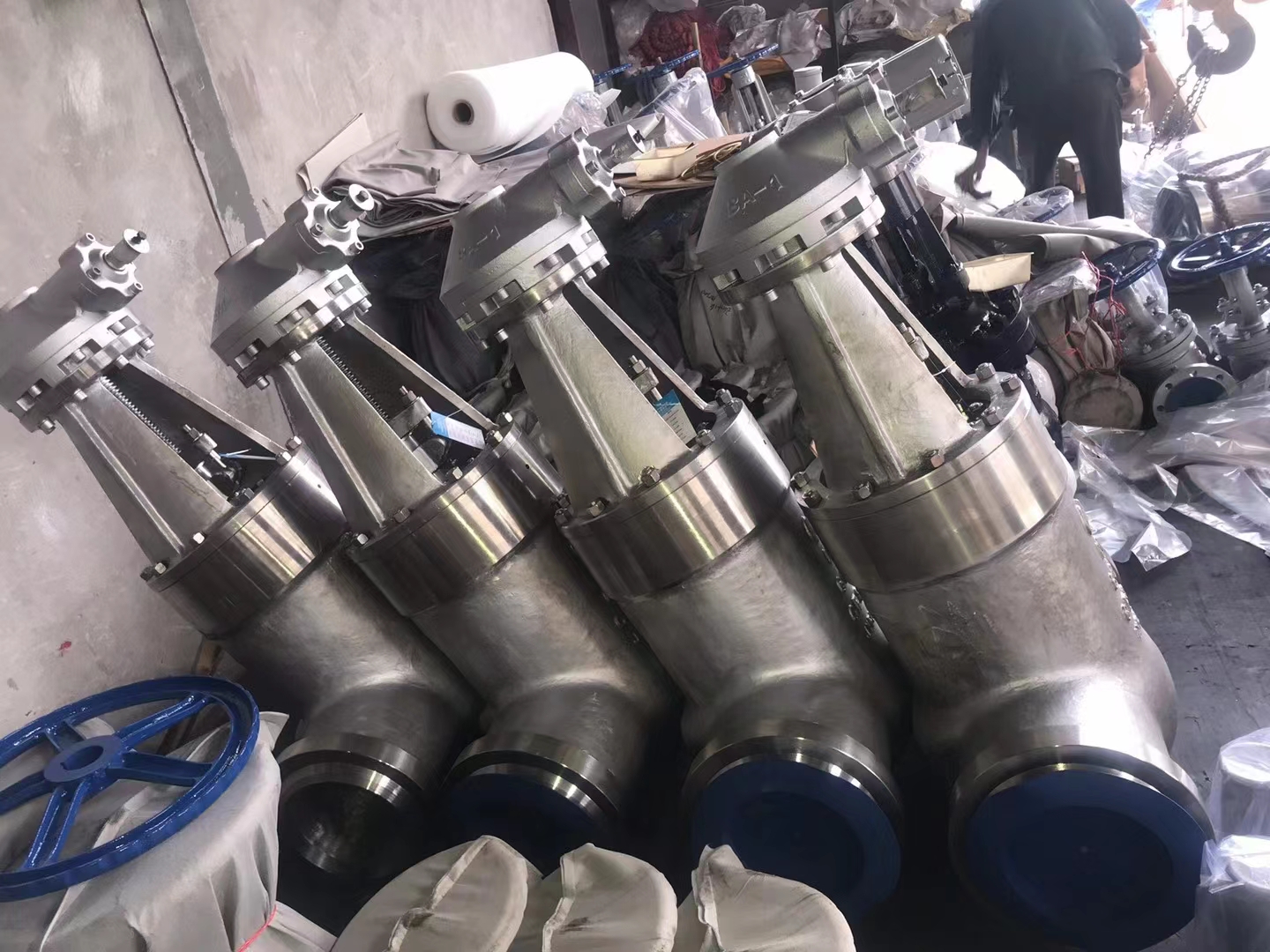

磅级电站闸阀,美标磅级电站闸阀实物图片：

磅级电站闸阀,美标磅级电站闸阀适用规范 Applicable specification

壳体材料 Shell material	适用温度/℃ Applicable temperature	适用介质 Applicable medium
ASTM A216 WCB	≤425	蒸汽、水 Steam、Water
ASTM A217 WCl	≤450
ASTM A217 WC6	≤550
ASTM A217 WC9	≤590

磅级电站闸阀主要零件材料 Material for Main Parts

零件名称 Part Name	材料牌号 Material Designation
阀 体 Body	WCB	WCl	WC6	WC9
闸 板 Disc	WCB	WCl	WC6	WC9
阀 盖 Bonnet	25	15CrMoVA	12CrMoVA	12CrMoVA
	WCB	WCl	WC6	WC9
阀 杆 Stem	38CrMoAlA 1Crl7Ni2	38CrMoAlA 1Crl7Ni2	38CrMoAIA	38CrMoAIA
			20CrlMo1V1A	20Cr1MoVA
填 料 Packing	增强柔性石墨 Flexible Graphite
支 架 Yoke	WCB	WCB	WCB	WCB
		WCl	WC6	WC9
密封环 Sealing ring	S软钢(增强柔性石墨) S Soft steel(flexible graphite)		S软钢 S Soft steel	F软钢 F Soft steel
阀杆螺母 Stem nut	zQAL9-4或A439 D2

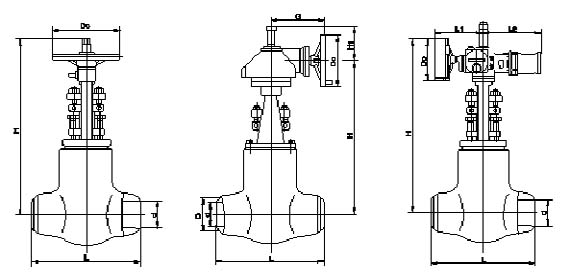

磅级电站闸阀主要尺寸结构图及重量 Main dimensions and weight

公称通径 NPS/in. Nominal diameter	外形尺寸和连接尺寸 Dimensions /mm				重量/kg Weight
	d	L	H	D0
磅级电站闸阀Z6(1、0)Y-1500Lb
2(1/2)	56	254	671	200	48
3	64	305	692	200	58
4	84	406	790	230	98
5	1OO	483	875	260	128
6	126	559	1055	360	215
8	158	711	1148	41O	387



公称通径 NPS/in． Nominal diameter	外形尺寸和连接尺寸 Dimensions /mm				重量/kg Weight
	d	L	H	D0
磅级电站闸阀Z6(1、0)Y-2000Lb
2(1/2)	50	330	640	200	50
3	60	368	690	230	82
4	80	457	806	260	134
5	96	533	984	360	174
6	118	610	1090	41O	338

公称通径 NPS/in． Nominal? diameter	外形尺寸和连接尺寸 Dimensions /mm				重量/kg Weight
	d	L	H	DO
磅级电站闸阀Z6(1、0)Y-2500Lb
2(1/2)	46	330	639	200	70
3	54	368	680	230	90
4	70	457	805	260	142
5	86	533	965	360	191
6	104	610	1070	41O	339

公称通径 NPS/in． Nominal? diameter	外形尺寸和连接尺寸 Dimensions /mm				重量/kg Weight
	d	L	H	DO
磅级电站闸阀Z6(1、0)Y-3500Lb
3	44	440	745	260	196
4	56	540	860	300	283

公称通NPS/in. Nominal diameter		外形尺寸和连接尺寸/mm Dimensions						重量/kg weight
		d	L	H	DO	L1	L2
磅级电动闸阀Z96(1、0)Y-1500Lb
2(1/2)		56	254	520	200	140	243	93
3		64	305	523	200	140	243	110
4		84	406	599	508	198	281	168
				599	305	400	555	208
5		100	483	678	508	198	281	189
				678	305	400	555	232
6		126	559	793	305	410	565	358
				793	305	420	654	444
8		158	711	813	305	410	565	517
				813	305	420	654	561
10		200	864	988	457	440	688	852
				988	305	420	654	823
12		250	991	1141	305	420	654	1122
				1156	457	440	688	1150
14		280	1067	1249	610	690	-	1765
16		318	1194	1351	610	690	-	2429
18		360	1346	1535	610	690	-	2454
				1540	610	715	-	2524
20		406	1473	1726	610	690	-	3334
				1731	610	715	-	3380
22		450	1600	1921	610	690	-	4409
				1926	610	715	-	4648
磅级电动闸阀Z96(1、0)Y-2000Lb
2(1/2)		50	33	540	200	140	243	202
3		60	368	558	508	198	332	149
4		80	457	654	305	400	555	245
5		96	533	780	305	400	555	280
				780	305	410	565	323
6		118	61O	830	305	410	565	419
8		148	762	960	305	410	565	626
				960	305	420	654	715
10		180	914	1020	305	420	654	1020
				1024	457	440	688	1050
12		222	1041	1150	457	440	688	1320
				1166	610	690	-	1358
14		254	1118	1230	457	440	688	1810
				1240	610	690	-	1840
16		294	1245	1330	610	690	-	2270
				1350	610	715	-	2300

公称通NPS/in. Nominal diameter 外形尺寸和连接尺寸/mm Dimensions 重量/kg weight d L H DO L1 L2 Z96(1、0)Y-2500Lb

2(1/2) 46 330 533 508 198 332 143 533 200 140 243 116 3 54 368 549 508 198 332 160 549 200 140 243 134 4 70 457 653 508 198 332 251 644 305 410 565 294 5 86 533 760 305 400 555 324 774 305 400 565 341 6 104 610 850 305 400 555 479 861 305 410 565 564 8 130 762 847 305 410 565 725 860 305 420 654 750 10 162 914 1021 305 420 654 1152 1050 610 690 - 1220 12 210 1041 1125 457 440 688 1520 1149 610 690 - 1558 14 234 1118 1221 610 690 - 1869 16 264 1245 1390 610 690 - 2826 1395 610 715 - 3084

Z96(1、0)Y-3500Lb 3 44 440 620 508 198 332 269 623 305 400 555 305 4 56 540 721 305 400 555 398 730 305 410 565 437 5 74 616 796 305 410 565 507 796 305 420 654 592 6 88 692 857 305 410 565 605 857 305 420 654 691 8 116 846 1041 305 420 654 1088 1051 457 440 688 1179 10 142 1000 1197 457 440 688 1700 1207 610 690 - 2031 12 174 1124 1338 610 690 - 2708 14 196 1219 1455 610 715 - 3180 1440 610 690 - 3131 18 252 1499 1915 610 715 -
