内衬橡胶刀闸阀

更新时间:2024/4/23

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,内衬橡胶刀闸阀售前、售中、售后专业服务。

  产品名称: 内衬橡胶刀闸阀   产品型号: QBZ73X
  驱动方式: 手轮,链轮,伞齿轮,电动,气动,电液动   连接形式: 对夹式,凸耳式,法兰
  结构形式: 闸板   密封结构: 橡胶,软密封,单面密封,双面密封
  压力范围: PN10 PN16 150LB   公称通径: DN50- DN1200
  常用材质: 铸铁,WCB,不锈钢,双相钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

内衬橡胶刀闸阀产品概述:
是一种可更换橡胶密封圈的刀闸阀结构,密封原理主要是通过闸板与橡胶密封圈的紧靠,从而达到密封,此结构主要特点在于,橡胶密封圈是封套在阀座上的阶梯凹槽内,密封圈由金属压套反锁,使得密封圈与闸板开关密封过程中不会脱落,并且密封圈坏了,可以取下金属压套随意更换橡胶密封圈。使得阀门使用效率高。

内衬橡胶刀闸阀参数:

产品型号:QBZ73X-10C
公称通径范围:DN50-DN1200
公称压力范围:1.0MPa-1.6MPa
材质:铸钢、不锈钢

闸板材质:2Cr13、201、304、316、316L
连接形式:对夹式,法兰
阀座密封圈:NBR橡胶、三元乙丙橡胶、氟橡胶
填料密封:石墨盘根,四氟盘根
适用介质:污水、粉体颗粒、纸浆、矿浆糖厂

内衬橡胶刀闸阀设计标准:

法兰标准

GB/T 9113.1-2000

JB/T 79.1-1994

HG 20592-2009

ASME B 16.5 EN 10920-1:2001

强度及密封试验标准

JB/T 9092 -1999

硬度密封等级

MSS SP 81-2001 40ml/inch

压力-温度额定值

GB/T 12224 -2007

ASME B16.34 -2003

ISO 7005-1

结构长度标准

MSS SP 81-2001

GB/T 12221-2005 J16

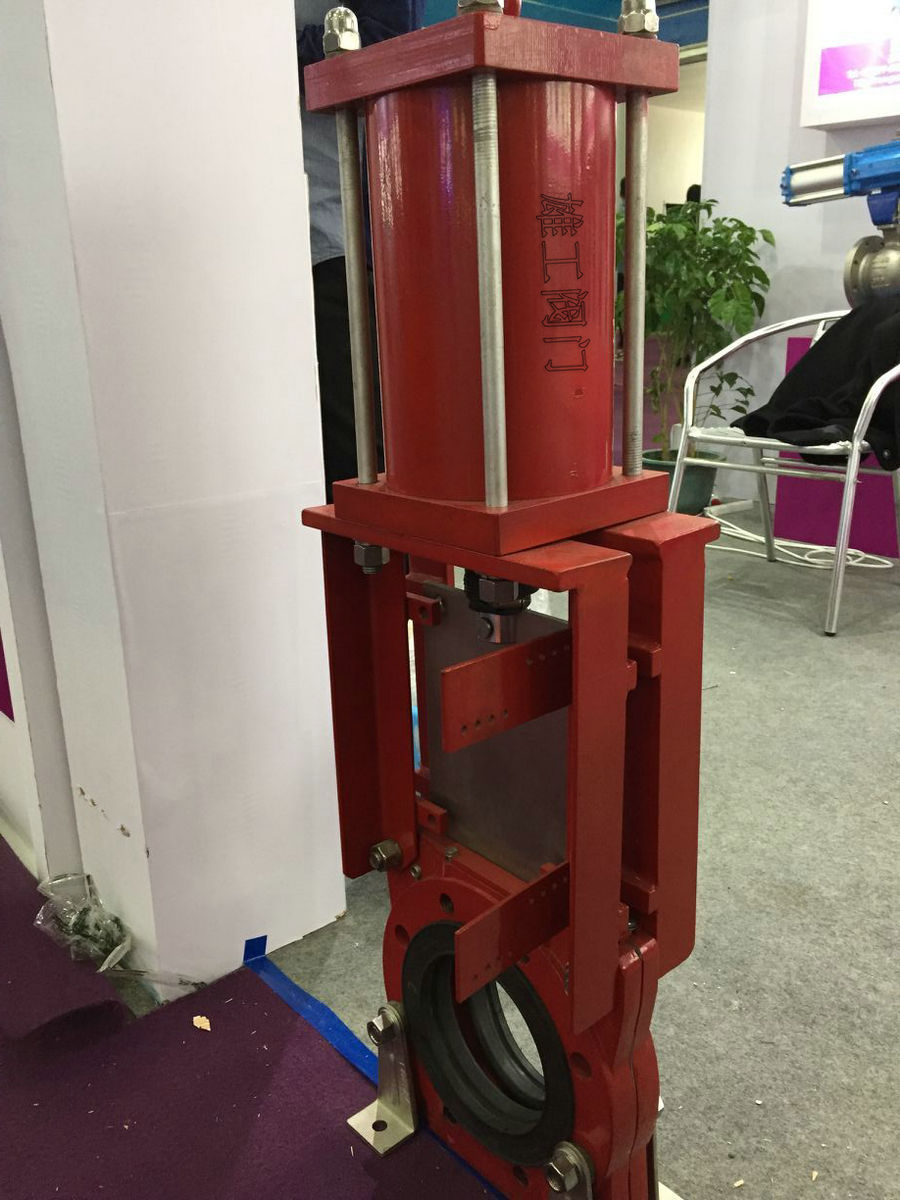

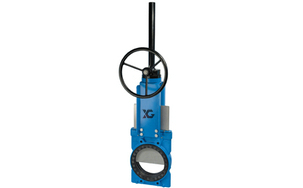

内衬橡胶刀闸阀实物图片

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

相关产品:穿透式刀闸阀 更多相关产品:穿透式插板阀
