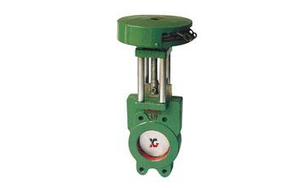

链轮式浆液阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,链轮式浆液阀售前、售中、售后专业服务。

  产品名称: 链轮式浆液阀   产品型号: ZL73X,ZL73H,ZL73F

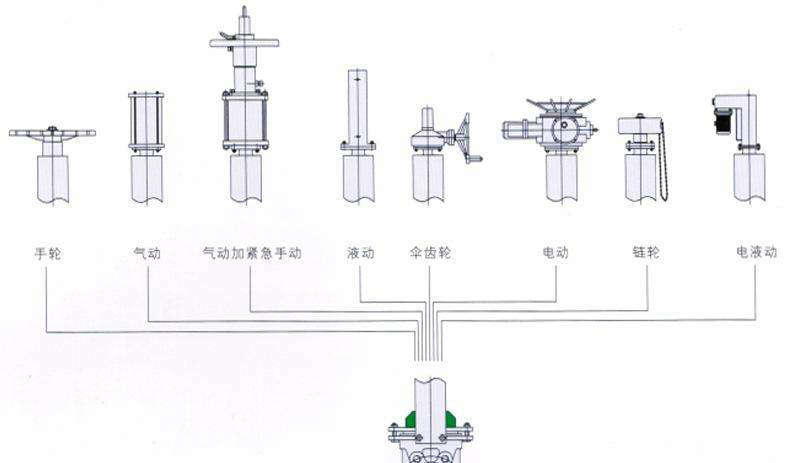

  驱动方式: 链轮式,电动,气动,手动   连接形式: 对夹式
  结构形式: 闸板   密封结构: 软密封,硬密封
  压力范围: 0.6-1.6MPa   公称通径: DN50-DN1200
  常用材质: 铸铁,铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

链轮式浆液阀主要结构与特点:

  链轮式浆液阀本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、手轮等件组成,阀门启闭靠旋转手轮动作来完成,顺时旋转时,阀门关闭;反之为开阀。

链轮式浆液阀主体采用铸造,铸钢,不锈钢等。通径从DN50-DN1200。产品广泛用于化工,煤炭,制糖,污水,造纸等到领域,是一种理想的密封阀门。伞齿轮浆液阀特别适合于造纸行业在管道上作调节和节流使用。 口径: 50~400mm 压力: 0.6MPa、1.0MPa、1.6MPa 材质: 不锈钢、碳钢、灰铸铁、橡胶

二、产品特点:

1.机、电、液、仪一体化,实现现场控制,集中监控或自动控制。

2.无级调力,运行平稳,冲击力小,适用于高压力场合。

3.节能,液压传动效率高达80%

4.阀门整体结构紧凑,体积小,无需液压泵站。

5.可控制任意阀位并可锁定。

三、产品应用:

浆液阀广泛适用煤浆、糠浆、纸浆、泥浆、污水、矿渣等截断管路中介质的启闭装置

气动浆液阀本阀结构特点:
1、 采用对夹式结构,体积小,重量轻。
2、 完全敞开的通道,可以防止介质在阀内沉积。
3、 U型封圈,可以阀门的好密封性。
4、 闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。
5、 流阻小。
6、 安装维修方便。

链轮式浆液阀主要零件材料:

序号
零件名称
材料
序号
零件名称
材料
备注
1
阀体
HT250
5
支架
注1:橡胶的牌号取决于介质和温度。
2:闸板材质取决于介质成分。
2
密封圈
橡胶(注1)
6
阀杆
3
闸板
不锈钢(注2)
7
螺母
ZHMn58-2-2
4
密封条
聚四氟乙烯
8
手轮
QT40-17

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

相关产品:电动浆液阀 更多相关产品:Y型浆料阀
