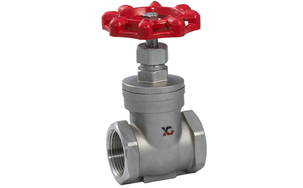

内螺纹闸阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,内螺纹闸阀售前、售中、售后专业服务。

  产品名称: 内螺纹闸阀   产品型号: Z15W,Z11Y,Z11H
  驱动方式: 手轮   连接形式: 内螺纹
  结构形式: 楔式   密封结构: 硬密封
  压力范围: 1.6-6.4MPa   公称通径: DN15-80
  常用材质: 不锈钢,锻钢,铸钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

内螺纹闸阀,Z15W不锈钢内螺纹闸阀,美标内螺纹闸阀主要特点
 Z11H内螺纹闸阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。纹管截止阀只适用于全开和全关,不允许作调节和节流。
 内螺纹闸阀设计特点
 结构简单,制造和维修比较方便。
 工作行程小,启闭时间短。
 密封性好,密封面间磨擦力小,寿命较长。
 内螺纹闸阀产品范围
 体材料:不锈钢
 口径:1/2"~3"(DN15~DN80)
 连接方式:BSP,BSPT, NPT
 压力范围:200WOG
 工作温度:-46℃ - +180℃
 操作方式:手轮

主要零部件材料:

序号

零件名称

材质

1

阀体

不锈钢 CF8M/CF8

2

闸板

不锈钢 CF8M/CF8

3

阀杆

不锈钢 SS316/SS304

4

阀盖

不锈钢 CF8M/CF8

5

填料

聚四氟乙烯

6

止推垫片

不锈钢 SS304

7

阀杆架

不锈钢 SS316/SS304

8

填料

聚四氟乙烯

9

螺母

不锈钢 SS304

10

填料压盖螺母

不锈钢 SS316/SS304

11

手轮

铝合金

12

铭牌

13

手轮垫片

不锈钢 SS304

14

手轮螺母

不锈钢 SS304

主要尺寸:

口经

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

A

15

20

25

32

38

50

H

90

97

108

120

146

163

L

55

60

65

75

85

95

D

70

70

80

80

90

100

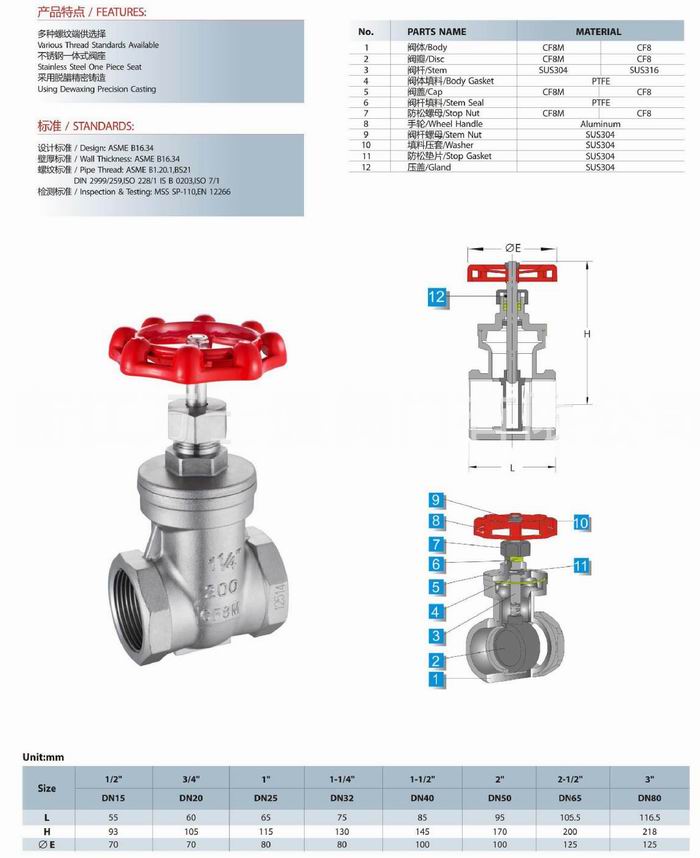

内螺纹闸阀尺寸结构图:

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

相关产品: 更多相关产品:丝扣闸阀
