  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,保温闸阀售前、售中、售后专业服务。

  产品名称: 保温闸阀   产品型号: BZ41H/W
  驱动方式: 手轮   连接形式: 法兰
  结构形式: 夹套   密封结构: 硬密封
  压力范围: 1.6-16Mpa   公称通径: DN15-250
  常用材质: WCB,不锈钢,合金钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

保温闸阀,保温夹套闸阀作用是用于一些保温介质的控制阀门,采用保温设计能够防止导热油、蒸汽等介质在常温下凝固或者结晶。此产品是在普通的闸阀的基础上焊接保温夹套,在有的地方也称之为夹套闸阀,在阀体两侧都装有接口根据需要采用法兰或者螺纹的形式连接。保温闸阀是保温阀门当中最常的产品,能够广泛的应用在石油、冶金、沥青、化工等项目当中。

一、保温闸阀,保温夹套闸阀执行标准:

设计与制造:GB12234
法兰尺寸:JB/T79 GB9113
压力温度:GB9131
结构长度:GB12221
对焊连接尺寸:-
检验与试验:GB13927

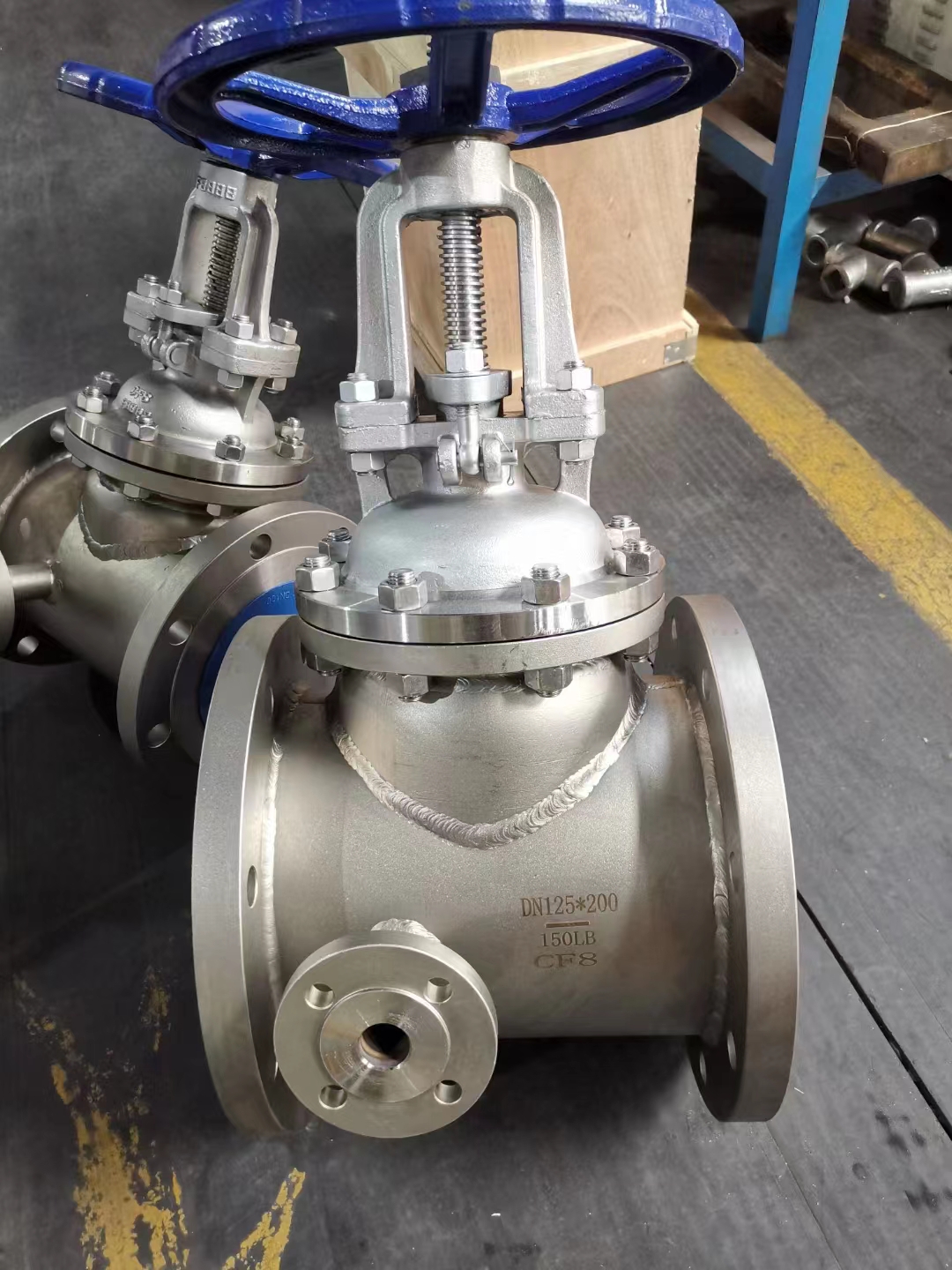

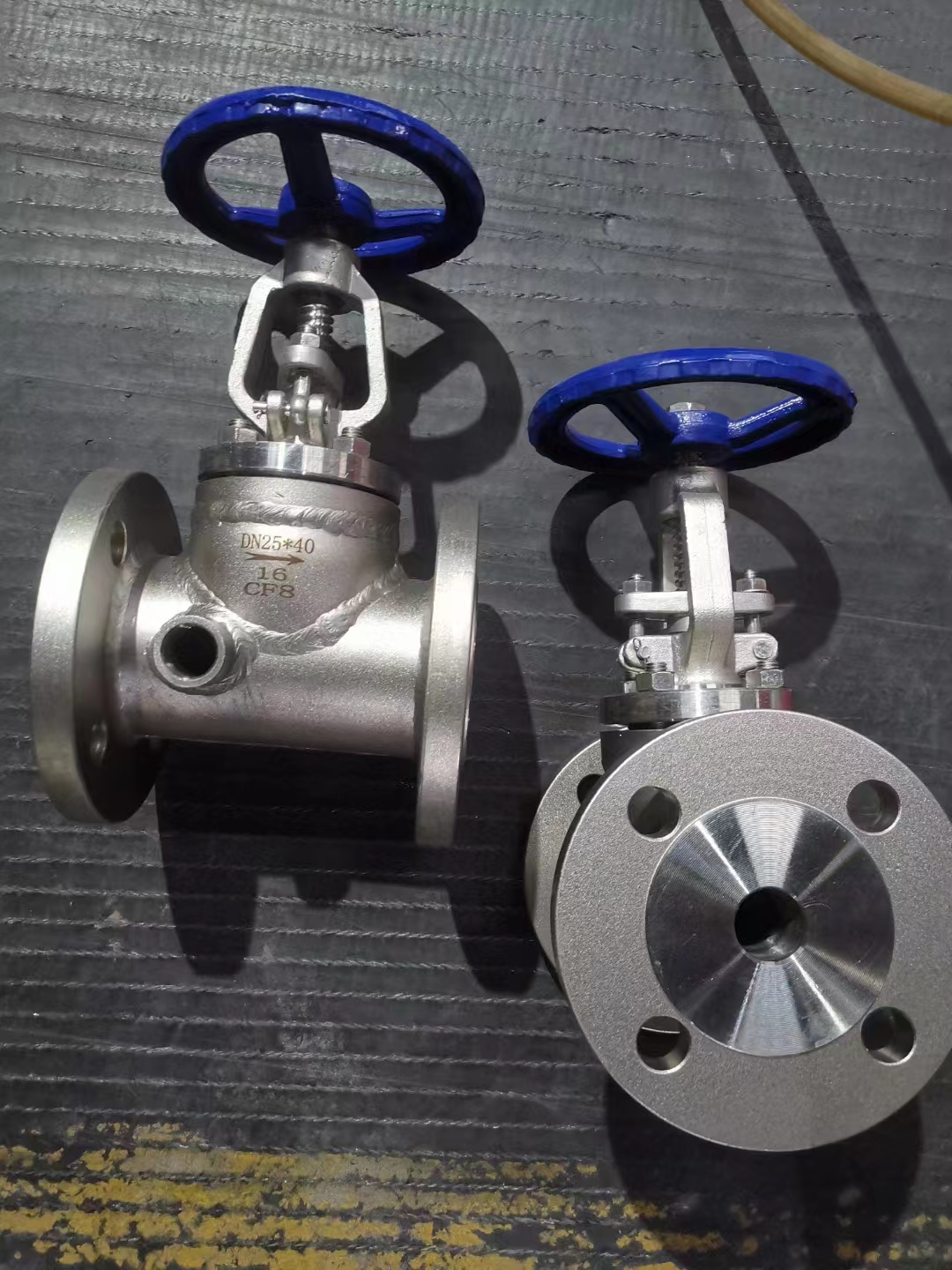

保温闸阀,保温夹套闸阀BZ41H/W实物图

标准规范

设计制造

结构长度

连接法兰

压力温度等级

试验与检验

GB12234 -89
API600

GB12221-89

ANSI B16.5
GB9112~9131
JB/T74~90
JB/T79-94
SH3006
HG20615~20635

GB9131
ANSI B16.34

JB/T 9092
GB13927
API598


产品特点

1 夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口。
2 连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格,结构长度与同规格的普通阀门相同。
3 夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

性能规范

型号 公称压力 试验压力(MPa) 工作温度℃ 适用介质
强度(水)(MPa) 密封(水)(MPa) 低压密封(空气)(MPa)
BZ41H-16C
BZ41W-16P(R)
1.6 2.4 1.8 0.6 ≤425 酸、碱、滤清类
BZ41H-25C
BZ41W-25P(R)
2.5 3.8 2.8 0.6 ≤550 酸、碱、滤清类
BZ41H-40C
BZ41W-40P(R)
4.0 6.0 4.4 0.6 ≤450 酸、碱、滤清类
BZ41H-64C
BZ41W-64P(R)
6.4 9.6 7.0 0.6 ≤300 酸、碱、滤清类

主要零件材料

零件名称

ZG1Cr18Ni9Ti系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12Mo2Ti系列

ZG00Cr17Ni14Mo2系列

WCB系列

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

闸板

ZG1Cr18NI9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

1Cr13

阀杆

1Cr18Ni9Ti

ooCr18Ni10

1Cr18Ni12Mo2Ti

ooCr17Ni14Mo2

1Cr13

填料

石墨+304

石墨+304

石墨+304

石墨+304

石墨Graphite

垫片

石墨+304
Graphite+304

石墨+304
Graphite+304

石墨+304
Graphite+304

石墨+304
Graphite+304

石墨+304
Graphite+304

压盖

ZG1Cr181Ni10

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Mi12Mo2Ti

00Cr17Ni14Mo2

1Cr13

螺栓

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

保温闸阀,保温夹套闸阀相关尺寸图:

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
