手动刀型闸阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,手动刀型闸阀售前、售中、售后专业服务。

  产品名称: 手动刀型闸阀   产品型号: PZ73X,PZ73F,PZ73H/Y
  驱动方式: 手动,气动,电动   连接形式: 对夹式,凸耳式,法兰
  结构形式: 刀型   密封结构: 硬密封,软密封,单面密封,双面密封
  压力范围: PN10 PN16 150LB   公称通径: DN50- DN1200
  常用材质: 铸铁,WCB,不锈钢,双相钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程


手动刀闸阀产品概述:

手动刀型闸阀梅花型刀闸阀是一种新型结构的阀门,他的结构分软密封和硬密封,软密封具有活动阀座和可更换的橡胶圈组成,可以很方便的更换用损了的密封圈,而且可以根据客户需求做成四氟密封,并且能很好的达到密封要求。彻底弥补了以往四氟难密封和加工不方便的不足。并且支架也是采用铸造成型结构,使得阀门具有更好的牢固性和使用性。是造纸、工矿、污水、化工、食品领域首选产品。

手动刀闸阀,手动刀型闸阀Manual knife gate valve

设计制造 : JB/T8691-1998
结构长度 : GB/T15188.2-94
法兰连接 : GB/T9113.1-2000  JB/T79-94
试验与验收  : GB/T13927-92

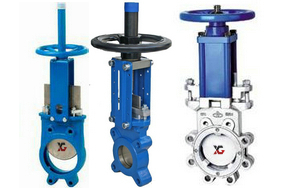

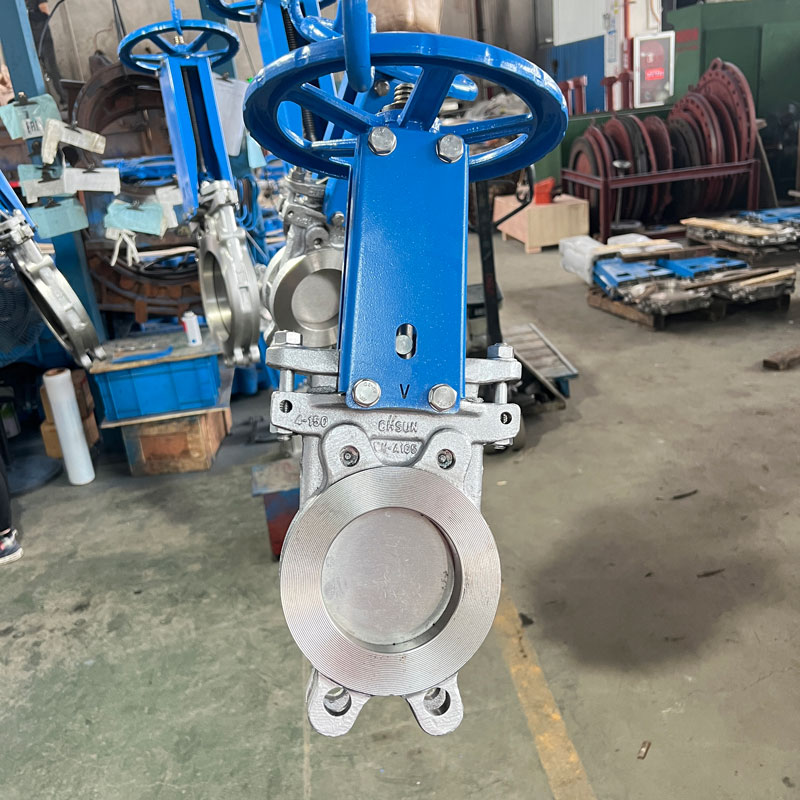

手动刀型闸阀,刀形闸阀实物图:

手动刀闸阀,手动刀型闸阀实物图

手动刀闸阀,手动刀型闸阀主要零部件材质  Key parts material

阀体、上盖Valve body, upper cap 碳钢、不锈钢Carbon steel, stainless steel
阀板Valve plate 不锈钢stainless steel
阀杆Stem 不锈钢stainless steel
密封圈Seal ring 橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy

手动刀闸阀,手动刀型闸阀主要性能规范  Key performance indicators

公称压力Nominal pressure PN
壳体试验Casing test 1.5XPN
密封试验Leak test 1.1XPN
工作温度Operating temperature 橡胶≤80℃ 四氟密封≤180℃  硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃
适用介质Working medium 糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix

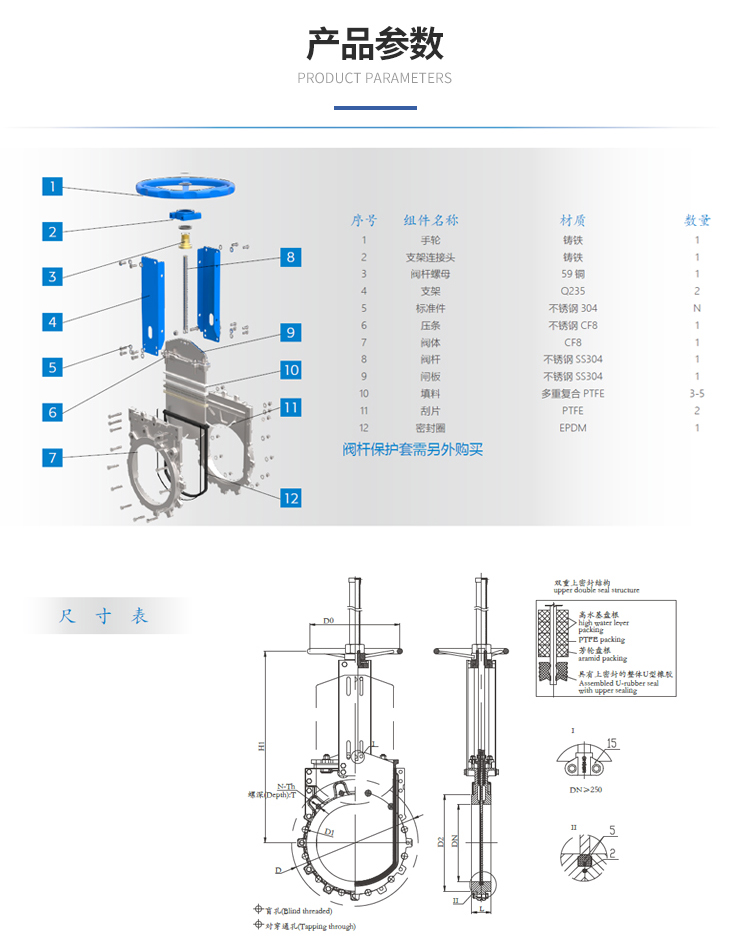

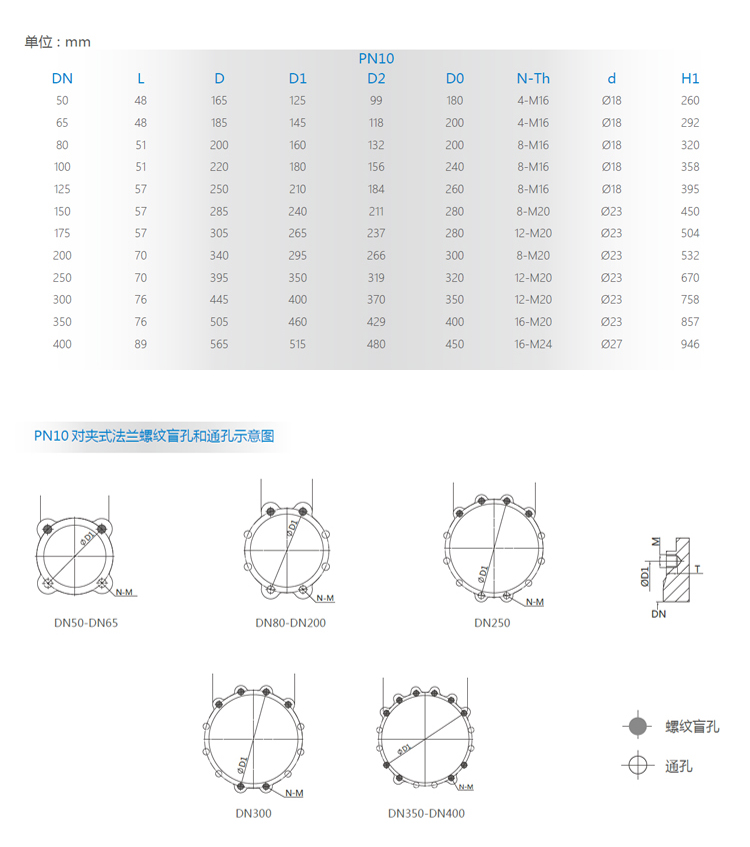

手动刀闸阀,手动刀型闸阀参数外形结构图


售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

相关产品:刀闸阀 更多相关产品:电液动刀型闸阀
