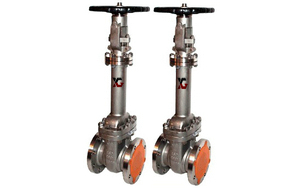

波纹管闸阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,波纹管闸阀售前、售中、售后专业服务。

  产品名称: 波纹管闸阀   产品型号: WZ41Y,WZ41H
  驱动方式: 手轮   连接形式: 法兰,螺纹,焊接
  结构形式: 闸板   密封结构: 管密封
  压力范围: 1.6MPa-16MPa   公称通径: DN15-DN350
  常用材质: WCB,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

波纹管闸阀采用先进高性能金属波纹管+填料双重密封技术制造,杜绝了普通闸阀单一的密封填料出现老化泄露的缺点,不但提高了使用效能,大幅度增加使用上的安全性、可靠性,同时也减低了维修费用及次数。其关键部件金属波纹管,下端于阀杆组件采用滚焊技术焊接,上端与连接板滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆部位零泄露。阀盖上的加脂接头可直接对阀杆、螺母和轴套进行润滑。
        波纹管闸阀产品广泛应用于:石油化工、化纤纺织、电厂、钢厂、塑料造纸、热油系统、蒸汽系统、冷热水系统等行业和工况。

■波纹管闸阀特点:双层波纹管、维修方便、双重密封、位置指示
■波纹管闸阀应用场合:电站、天然气、氨、真空、冷冻系统、热油系统、热水
设计制造标准:GB12234、API6D;

结构长度标准:GB1221、ANSI B16.10;

法兰标准:JB79、ANSI B16.5;

检验试验标准:GB12937、API 598

波纹管闸阀技术规范:

公称压力 壳体试验压力 密封试验压力 适用温度℃ 介质
1.6MPa 2.4MPa 1.76MPa GG:-10~300
CS:-29~425
SS:-59~540

蒸汽
油品

 波纹管闸阀适用范围、采用标准、材质、特点

适用范围 适用介质   蒸气系统、天然气、有毒废气净化、真空装置、热油系统、加热设备、 冷冻系统、氨、热水、电站等
适用温度

-29——350℃

采用标准 制造标准:GB12234、API6D 、DIN3356 检验试验标准:GB12937、API 598 、DIN3230
结构长度标准:GB1221、ANSI B16.10DIN3202 对焊口标准:GB12234
法兰标准:DIN2543-2545
 材   质   阀 体 阀  盖 阀  杆 阀  瓣 密 封 面 填  料
WCB WCB WCB 13Gr 2Gr 2Gr 柔性石墨
304 CF8 CF8 304 304 304 柔性石墨
316 CF8M CF8M 316 316 316 柔性石墨
304L CF3 CF3 316 304L 304L 柔性石墨
316L CF3 CF3 316 316L 316L 柔性石墨
 特   点 波纹管密封阀杆 双层、三层波纹管 双重密封
无升降手轮 位置指示 维修方便

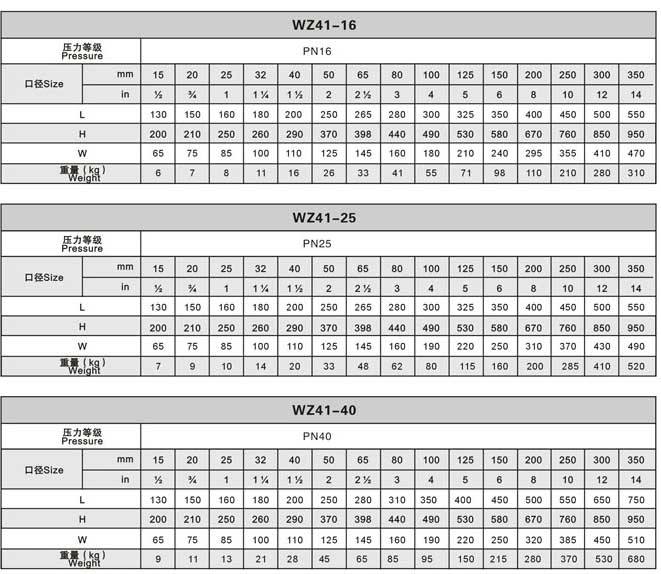

 波纹管闸阀尺寸图:

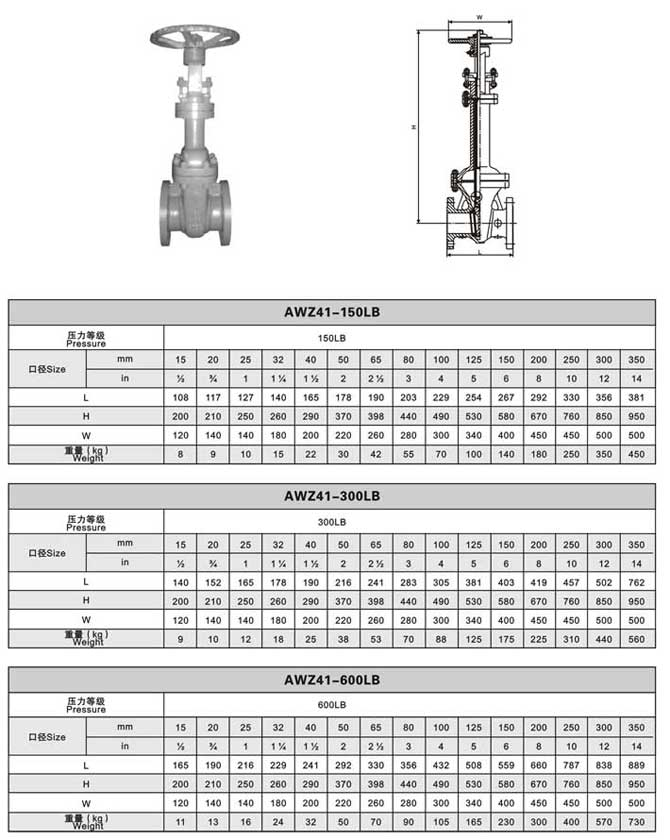

美标波纹管闸阀尺寸图:

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

相关产品:直埋式闸阀 更多相关产品:埋地式闸阀
