伞齿轮刀闸阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,伞齿轮刀闸阀售前、售中、售后专业服务。

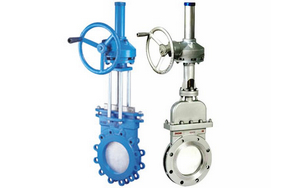

  产品名称: 伞齿轮刀闸阀   产品型号: PZ573,PZ543
  驱动方式: 伞齿轮   连接形式: 法兰,对夹式
  结构形式: 刀型   密封结构: 硬密封,软密封,单面密封,双面密封
  压力范围: PN10 PN16 150LB   公称通径: DN50- DN1200
  常用材质: 铸铁,WCB,不锈钢,双相钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

伞齿轮刀闸阀采用整体型法兰对夹安装,密封V级 Ⅵ级,闸板与密封圈无间隙启闭,具有很大的剪切及自洁功能,使用于重质介,与伞齿轮辅助配合,达到很轻便的启闭效果,此阀主要用于现代工业领域上。如矿山、造纸、污水处理、石油、食品等。

伞齿轮刀闸阀介绍
伞齿轮刀闸阀是闸阀的一种,是直行程切断阀门,刀闸阀的阀板头部有斜刃口,对介质具有一定的切断作用,适合用于含纤维及固体颗粒介质及污水处理系统中,可佩手动,气动,电动执行器,广泛使用于造纸,采矿,化工,污水处理等过程自控系统中。
伞齿轮刀闸阀产品特点

1、阀门采用整体式设计,,流体阻力小,操作灵活方便。
2、伞齿轮刀闸阀螺杆传动采用双平面轴承设计,使得传动摩擦力大大减少,从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封,且采用O形圈预紧提供预紧力使密封座紧贴阀瓣,泄露量大大减少,对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪,无凹槽设计,不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要,选择金属硬密封或软密封:闸板采用表面镀铬或离子氮化处理,使闸板更耐磨,密封面使用寿命更长;软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR,密封性好,耐腐蚀。
6、介质适应范围广:良好的密封性能和经济实用性强,操作可手动、气动、电动,实用范围非常广。

伞齿轮刀闸阀设计标准

法兰标准
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
强度及密封试验标准
JB/T 9092 -1999
硬度密封等级
MSS SP 81-2001 40ml/inch

压力-温度额定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
结构长度标准
MSS SP 81-2001
GB/T 12221-2005 J16

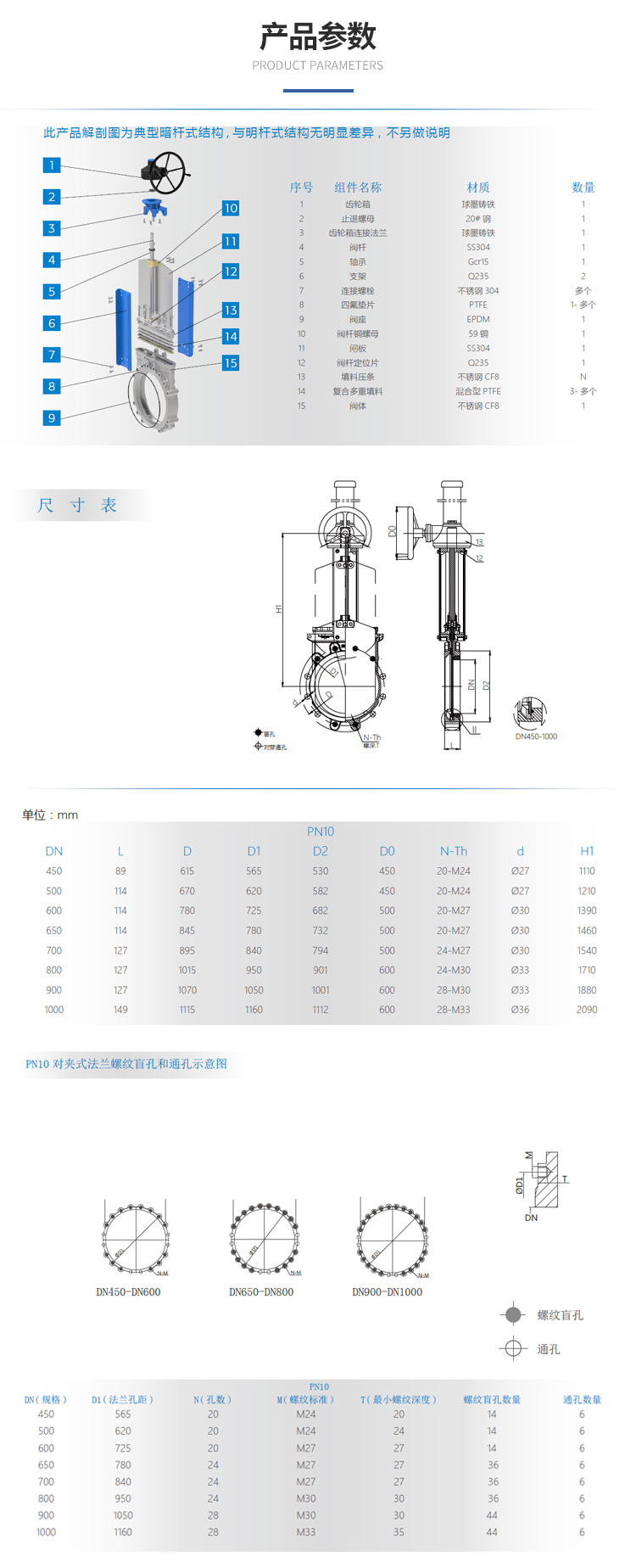

规格

尺寸范围:

 DN50~600mm   NPS 2”-24”  (大口径按需定制)

 最大工作压力:

 DN50~DN250: 10Bar  NPS2~NPS10:150Psi

 DN300~DN450: 7Bar  NPS12~NPS18:90Psi

 DN500~DN600: 4Bar  NPS20~NPS24:60Psi

 使用温度:  -29...+800℃
 密封等级:

 硬密封IV级密封

 软密封VI级密封

 *试压标准参照 MSS SP-81

 阀体材质:

 铸钢, 不锈钢,  特殊材质

 阀芯/阀杆材质:
 不锈钢硬化处理, 特殊材质硬化处理
 阀座材质:

 不锈钢硬化处理

 EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)

 结构长度:   MSS SP-81
 法兰标准:

 GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1

 应用范围:

 制浆造纸,污水处理,食品饮料,化工行业,能源行业,钢铁行业等

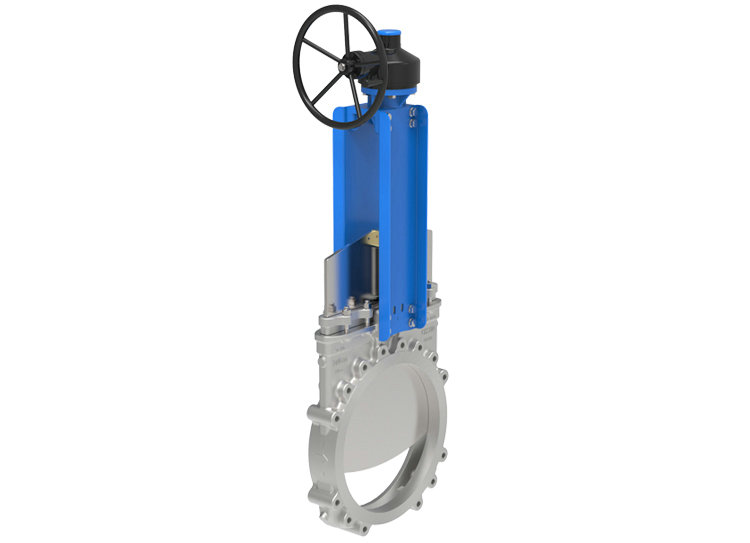

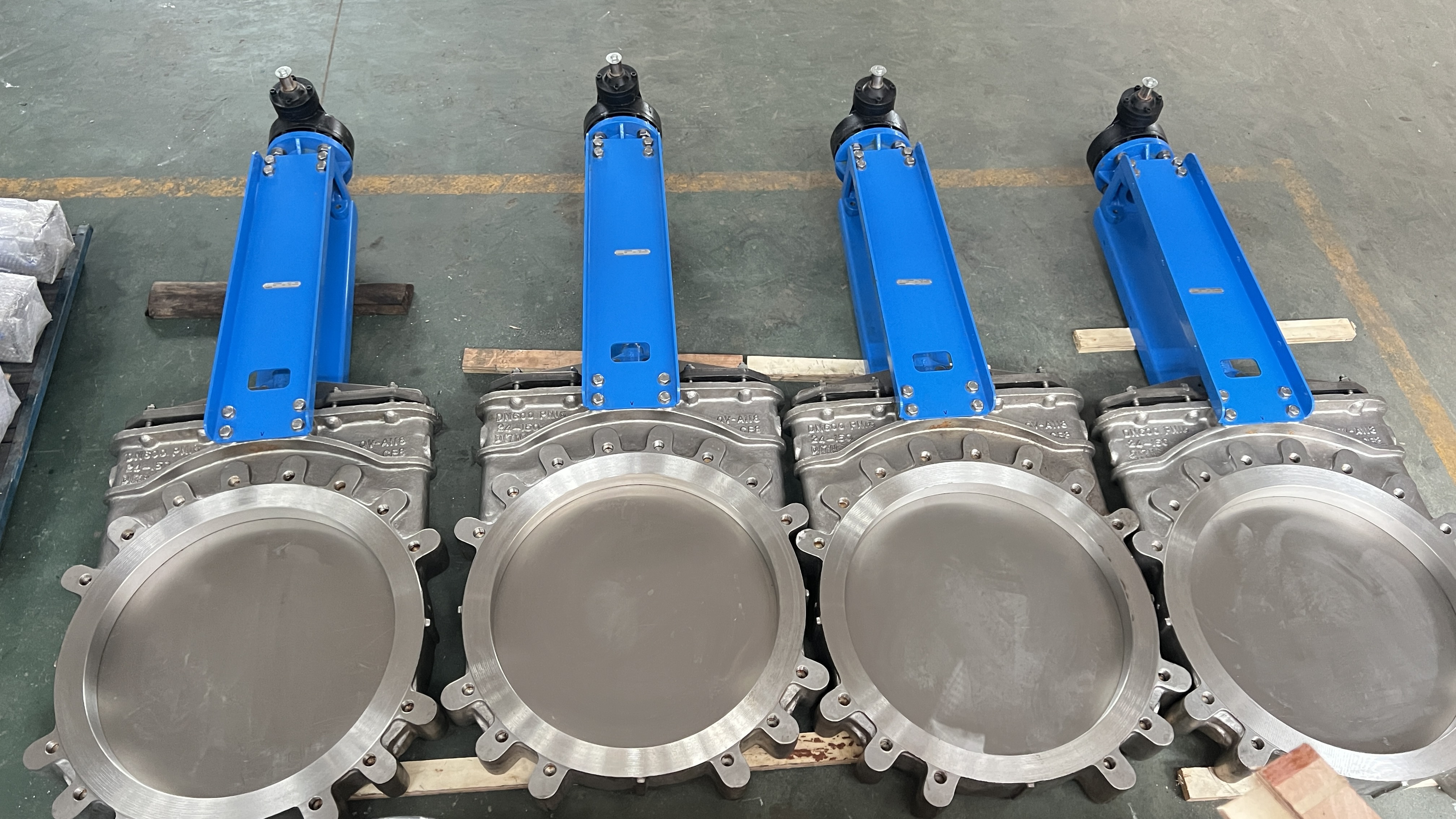

伞齿轮刀闸阀图片

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
