水封闸阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,水封闸阀售前、售中、售后专业服务。

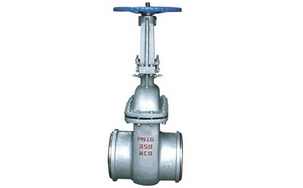

  产品名称: 水封闸阀   产品型号: DSZ64H/Y,DSZ41H
  驱动方式: 手动,电动   连接形式: 焊接,法兰
  结构形式: 双闸板   密封结构: 水密封
  压力范围: 1.0-32.0MPa   公称通径: DN50-600
  常用材质: 铸钢、不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

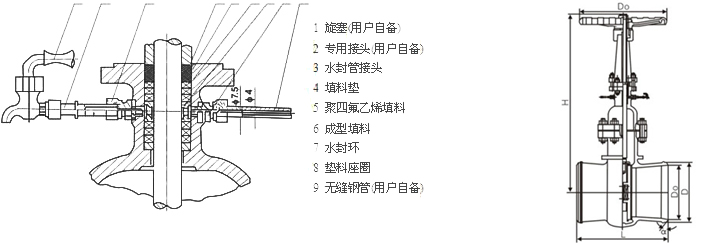

水封闸阀,DSZ64H/Y水封闸阀本产品的阀盖填料室具有水密封结构,当接口通入压力0、6-1MPa 的水时,可使系统与 大气隔离,保证系统具有良好的气密性。
2 、 DS/Z 型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。
3 、产品结构简单、紧凑合理、检修方便,使用寿命长
4 、在管路上坐启闭装置用,必须处于全开或半开状态,不得用于调节流量。
5 、阀门连接形式分法兰、焊接两种,驱动方式为手动、电动两种。
6 、 DS 系列水封阀门适用于公称压力 ≦10.0MPa ,工作温度 ≦ 425℃ ,工作介质为水、蒸汽、 油田和非腐蚀性气体的管路上作启闭装置用,尤其适用于火电厂汽机真空冷凝系统。

水封闸阀,DSZ64H/Y水封闸阀设计和制造标准:

设计与制造:GB12234,API6D,ANSI/ASME16.5

法兰尺寸:GB9113 JB7490,API605,ANSI/ASME16.5
压力温度:JB/T74 GB9131,ASME B1 6.34
结构长度:GB/T12221,API6D
对焊连接尺寸:GB/T12224,ASME B1 6.25
检验与试验:JB/T9092 GB13927,API6D,API598

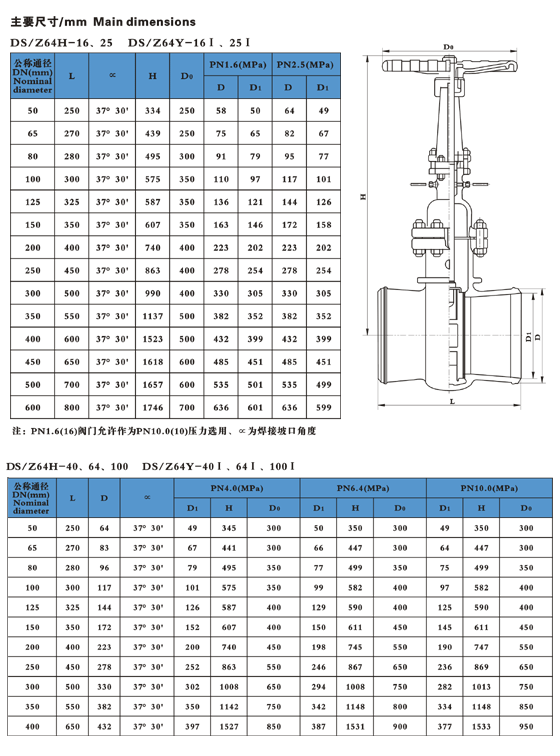

水封闸阀尺寸:
主要连接外形和尺寸
单位:mm
通径 50 65 80 100 125 150 200 250 300 350 400
L 250 270 280 300 325 350 400 450 500 550 600
H 620 714 765 840 852 875 1015 1225 1371 1507 1912
注:此外形尺寸为1.6Mpa压力闸阀,如需更高压力尺寸图纸,敬请来电来函咨询。
水封闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
水封闸阀尺寸:
