铸钢闸阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,铸钢闸阀售前、售中、售后专业服务。

  产品名称: 铸钢闸阀   产品型号: Z41H
  驱动方式: 手动,气动,电动,伞齿轮   连接形式: 法兰,焊接,螺纹
  结构形式: 楔式   密封结构: 硬密封
  压力范围: 1.6-16Mpa   公称通径: DN15-600
  常用材质: WCB,铬钼钢,不锈钢,合金钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

铸钢闸阀,铸钢法兰闸阀启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关不能作调节和节流。 闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小。启闭较省力.介质流向不受限制.不扰流、不降低压力.形体简单.结构长度短.制造工艺性好.适用范围广等优点。

铸钢法兰闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

铸钢闸阀操作方式有:手动、齿轮传动、电动、气动等。

铸钢闸阀应用范围:
铸钢法兰闸阀适用于公称压力PN1.66.4MPa,工作温度-29600℃的石油、化工、药类、化肥、电力行业等各种工况的管路上,切断或接通管路介质,不能作调节和节流。适用介质为:水、油品、蒸气、酸性介质等。

铸钢闸阀结构特点与优势:
闸阀的结构设计合理,密封可靠,通道流畅,流阻系数小。
闸板、阀座密封面用铁基合金堆焊或司太立钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
采用楔式弹性闸板或钢性楔式单闸板结构,中大口径设置滚动轴承,开关灵活,启闭轻松。
阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

闸阀的安装与维护应注意以下事项:

手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
双闸板闸阀应垂直安装(即阀杆处于垂直位置 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
带传动机构的闸阀,按产品使用说明书的规定安装。
如果阀门经常开关使用 每月至少润滑一次。

铸钢闸阀的安装使用

1.安装前须检查阀门内腔和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.闸阀产品必须定期保养,不得随意碰撞及挤压,以免影响密封。

铸钢法兰闸阀标准规范:

设计制造标准:GB/T 12234-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

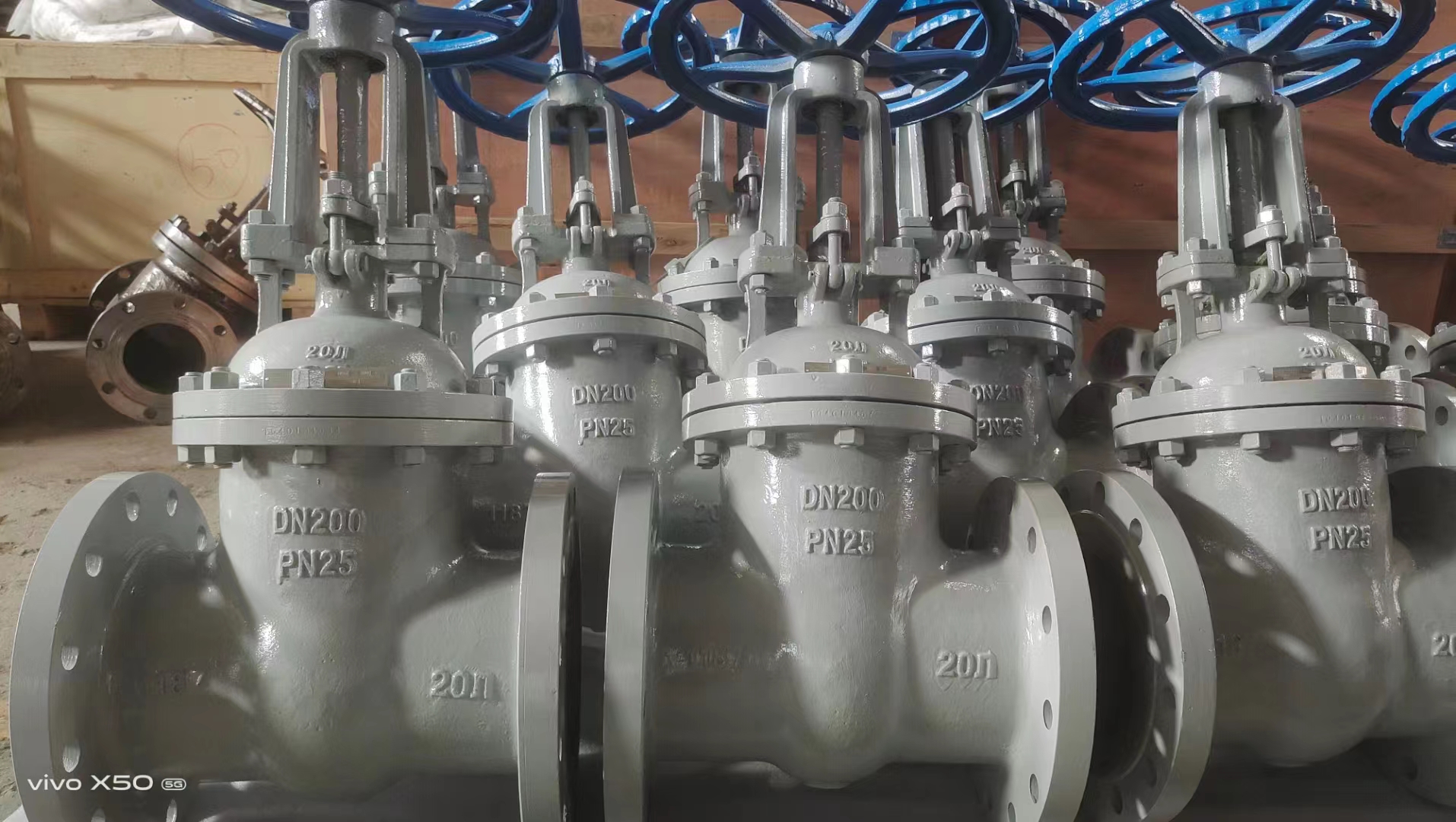

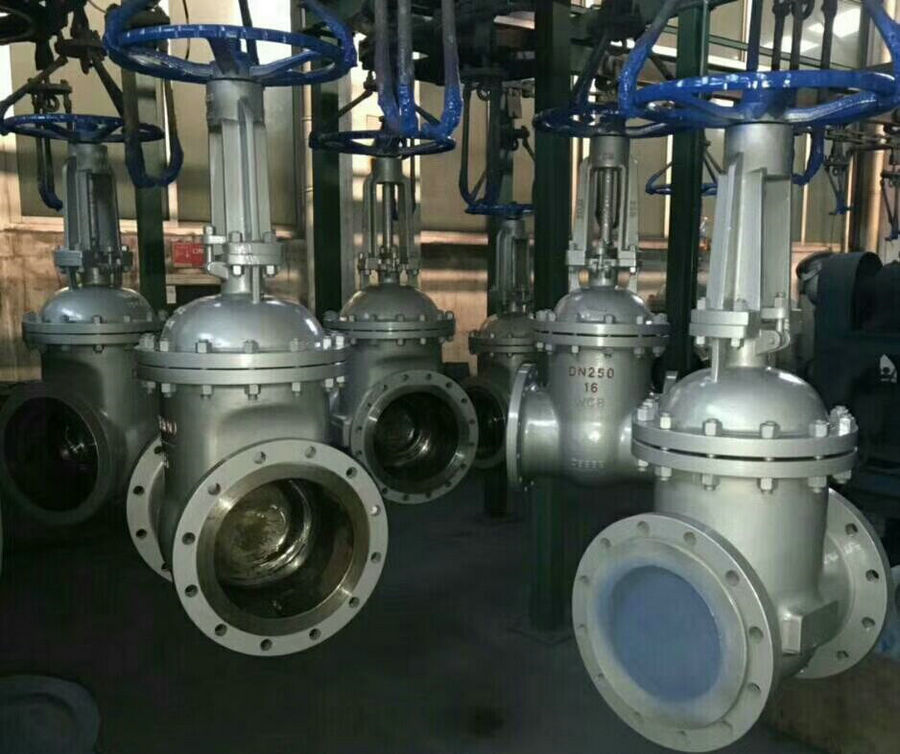

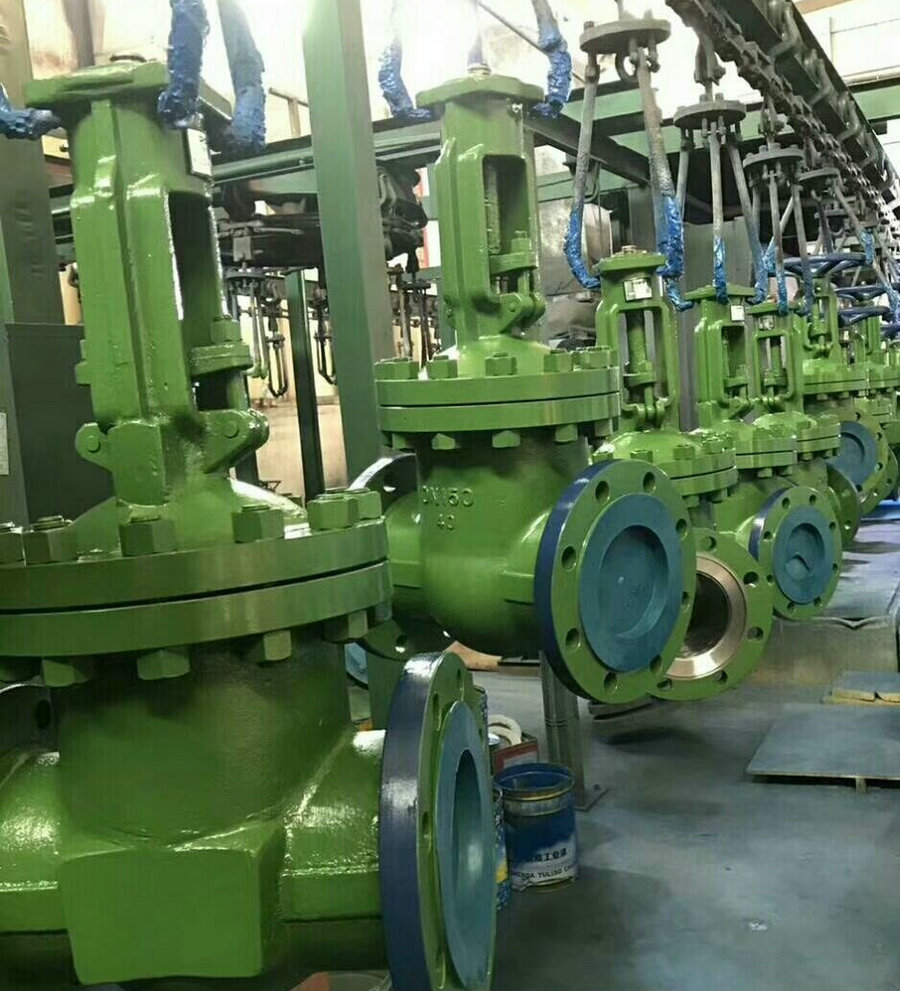

铸钢闸阀,Z41H铸钢法兰闸阀实物图片

性能规范:

型号

公称压力
(MPa)

实验压力

工作温度(℃)

适用介质

强度水(MPa)

密封(水)空气(MPa)

低压密封空气(MPa)

Z41H-16C
Z41W-16P(R)

1.6

2.4

1.8

0.6

≤425

硝酸类

Z41W-25P(R)

2.5

3.8

2.8

0.6

≤200

醋酸类

Z41W-40P(R)

4.0

6.0

4.4

0.6

≤200

硝酸类

Z41W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸类

铸钢闸阀主要零件材质:

阀体/阀盖

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

WCB

零件名称

ZGICr18Ni9Tit系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12M02Ti系列

ZG00Cr17Ni14M02系列

WCB系列

闸板

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

1Cr13

阀杆

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨

垫片

304L+PTFE

304L+PTFE

316+PTFE

316L+PTFE

石墨

压盖

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02系列

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

螺栓

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

1.6MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

700

800

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

2181

2599

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720

720

720

2.5MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

700

800

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

2181

2599

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720

720

720

4.0MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

130

150

160

180

200

250

280

310

350

400

450

550

650

750

850

950

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

6.4MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

170

190

210

230

240

250

280

320

350

400

450

550

650

750

850

950

H

mm

175

180

210

230

350

359

373

435

500

614

674

818

970

1145

1280

1450

W

mm

120

120

140

160

200

240

280

320

360

400

400

450

560

640

800

800

10.0MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

L

mm

170

190

210

230

240

250

280

310

350

400

450

550

650

H

mm

175

180

210

230

350

359

373

435

500

614

674

818

970

W

mm

120

120

160

180

240

280

320

360

400

450

560

640

720

16.0MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

L

mm

170

190

210

230

240

300

340

390

450

525

600

750

H

mm

175

180

210

230

350

359

373

435

500

614

674

818

W

mm

120

120

140

160

200

240

280

320

360

400

400

450

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
