手动闸阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,手动闸阀售前、售中、售后专业服务。

  产品名称: 手动闸阀   产品型号: Z41H,Z41W,Z41Y
  驱动方式: 手动,电动,气动   连接形式: 法兰
  结构形式: 楔式   密封结构: 硬密封
  压力范围: 1.6-16MPa   公称通径: DN15-800
  常用材质: 不锈钢,锻钢,铸钢,铬钼钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

手动闸阀,手动法兰闸阀是管路系统中通过手轮转驱闸板沿通道轴线垂直方向移动切断接通介质流的控制部件,在使用过程中,阀门必须是全开或全关,不能用作调节流量。
闸阀关闭时,密封面可以只依靠介质压力来密封,即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀(亦叫明杆闸阀)。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。有的阀门,阀杆螺母设在闸板上,手轮转动带动阀杆转动,而使闸板提升,这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

闸阀参数:

公称通径:DN15-DN1200
公称压力:1.6Mpa-6.4Mpa
适用温度:120℃
适用介质:水、油、蒸汽
阀体材质:铸钢、碳钢
连接方式:法兰连接
设计制造:GB12234
结构长度:GB12221
法兰标准:GB9113;JB79
检查试验:GB/T13927;HG/T9092

手动闸阀特性:

①符合国内外先进标准的要求,密封可靠、性能优良、造型美观;
②密封副配对先进合理,闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长;
③阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性;
④采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手轮,启闭轻松自如;
⑤可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

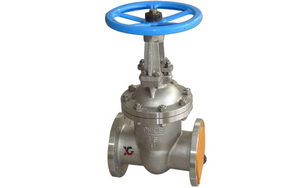

手动闸阀实物图片

性能规范:

型号

公称压力
(MPa)

实验压力

工作温度(℃)

适用介质

强度水(MPa)

密封(水)空气(MPa)

低压密封空气(MPa)

Z41H-16C
Z41W-16P(R)

1.6

2.4

1.8

0.6

≤425

硝酸类

Z41W-25P(R)

2.5

3.8

2.8

0.6

≤200

醋酸类

Z41W-40P(R)

4.0

6.0

4.4

0.6

≤200

硝酸类

Z41W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸类

 主要零件材质:

阀体/阀盖

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

WCB

零件名称

ZGICr18Ni9Tit系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12M02Ti系列

ZG00Cr17Ni14M02系列

WCB系列

闸板

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

1Cr13

阀杆

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨

垫片

304L+PTFE

304L+PTFE

316+PTFE

316L+PTFE

石墨

压盖

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02系列

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

螺栓

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

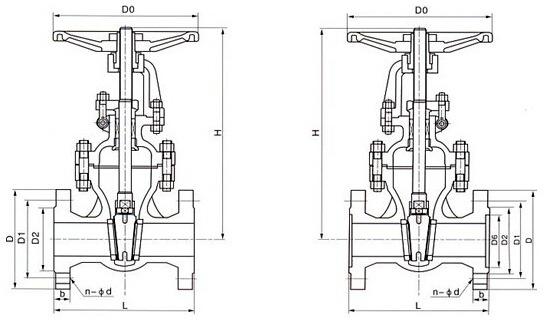

产品结构图:


1.6MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

700

800

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

2181

2599

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720

720

720

 2.5MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

700

800

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

2181

2599

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720

720

720

 4.0MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

130

150

160

180

200

250

280

310

350

400

450

550

650

750

850

950

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

 6.4MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

170

190

210

230

240

250

280

320

350

400

450

550

650

750

850

950

H

mm

175

180

210

230

350

359

373

435

500

614

674

818

970

1145

1280

1450

W

mm

120

120

140

160

200

240

280

320

360

400

400

450

560

640

800

800

 10.0MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

L

mm

170

190

210

230

240

250

280

310

350

400

450

550

650

H

mm

175

180

210

230

350

359

373

435

500

614

674

818

970

W

mm

120

120

160

180

240

280

320

360

400

450

560

640

720

 16.0MPa主要连接尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

L

mm

170

190

210

230

240

300

340

390

450

525

600

750

H

mm

175

180

210

230

350

359

373

435

500

614

674

818

W

mm

120

120

140

160

200

240

280

320

360

400

400

450

 售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
