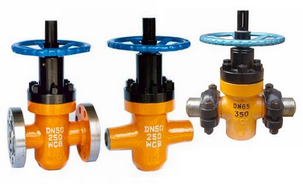

高压卡箍闸阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,高压卡箍闸阀售前、售中、售后专业服务。

  产品名称: 高压卡箍闸阀   产品型号: Z83Y,ZF83Y
  驱动方式: 手动   连接形式: 卡箍,焊接,法兰
  结构形式: 闸板   密封结构: 硬密封
  压力范围: 1.6MPa-45.0MPa   公称通径: DN25-DN200
  常用材质: 铸钢、不锈钢、合金钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程
高压卡箍闸阀,高压井口闸阀该系列法门结构合理,密封可靠,操作轻便。密封面均喷焊硬质合金,具有防腐、耐磨、耐冲蚀等优点,且可用于节流。尤其适用于工作压力16MPa—45MPa,工作温度120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
高压卡箍闸阀,油田平板闸阀参数:
产品型号:ZF43Y、ZF63Y、Z83Y、ZF543Y、ZF563Y、Z583Y、KZ53Y
公称通径:DN25-DN300
公称压力:16Mpa-42Mpa
适用温度:-30℃-125℃
适用介质:水、油品、天然气等
阀体材质:铸钢、碳钢、不锈钢
连接方式:法兰连接
传动方式:手动,蜗轮
设计标准:GB/T19672;API 6D
结构长度:GB/T 19672;API 6D
连接法兰:GB/T 9113;ASME B16.5
试验检验:JB/T 9092;AIP 598
高压卡箍闸阀,油田平板闸阀特性:
①采用浮动阀座,双向启闭,密封可靠,启闭灵活。
②闸板下部开有导流孔,并给予精密导向,同时密封部均喷焊硬质合金,耐冲蚀。
③阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯通和直管相似,流阻很小。阀杆处采用复合填料,多重密封,使得密封可靠,摩擦力小。
④关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向。形成较大的密封比压,从而形成第一道密封。同时,将闸板压向出口端密封座上,成为双重密封。
⑤由于采用双重密封,所以可在不影响管道工作的情况下更换易损件。
⑥开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开。
高压卡箍闸阀,油田平板闸阀详细介绍:
产品型号
Z83Y
连接形式
卡箍
主体材料
铸钢
公称通径
25-200(mm)
适用介质
水、油、泥浆、天然气
压力范围
160-450(Mpa)

 ZF系列ZF系列ZF43Y/ZF63Y/ZF83Y注水阀均为高压平板闸阀。结构合理,密封可靠,操作轻便。密封面均喷焊硬质合金,具有防腐、耐磨、耐冲蚀等优点,且可用于节流。尤其适用于工作压力≤42MPa,工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

 产品采用标准

设计标准
JB/T5298、APl6D
结构长度
法兰
GB/T 12221、JB/T 5298
焊接
GB/T 15188.1
连接法兰
GB/T9113、JB/T 79 ANSl 16.5a
对焊端
GB/T 12224
试验和检验
GB/T3927、JB/T 9092

产品性能规范

适用范围
PN10.0~42.0MPa
DN25~200mm
适用温度
-29~121℃
适用介质
普通型

石油、天然气、成油品、水等
抗硫型
含H2S、CO2的石油、天然气等
连接形式
法兰端、焊接端、卡箍端
驱动方式
手动、电动、气动等

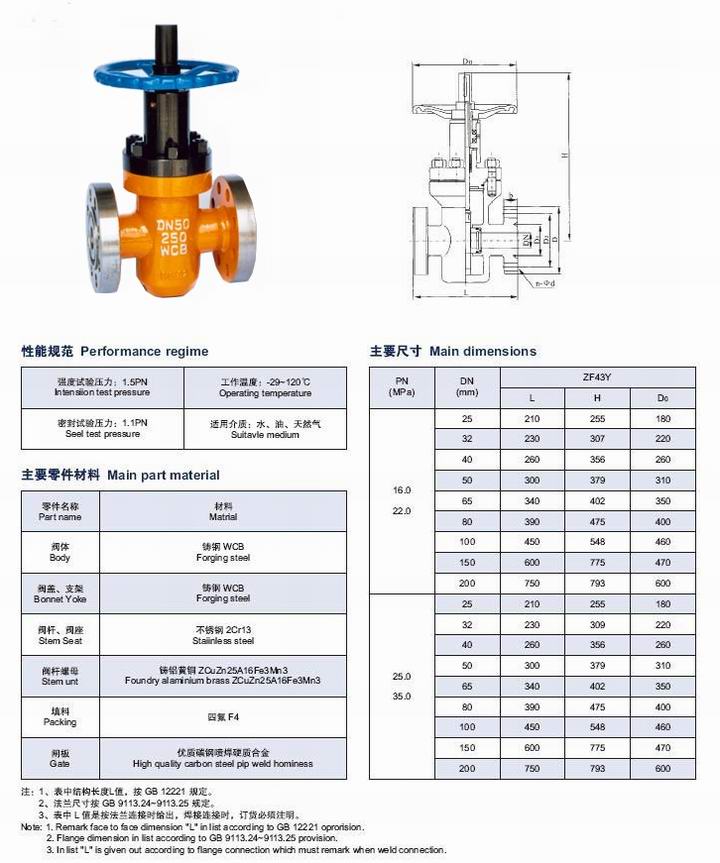

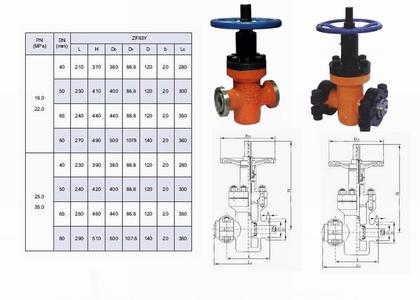

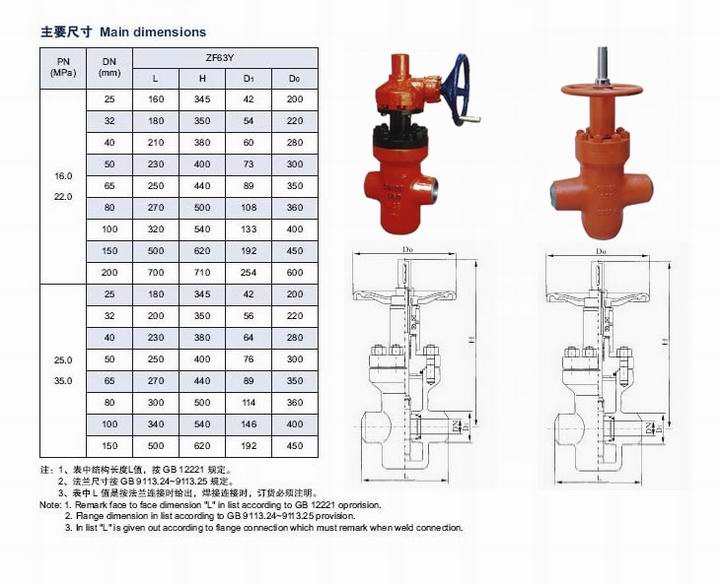

 高压卡箍闸阀结构图:



售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
