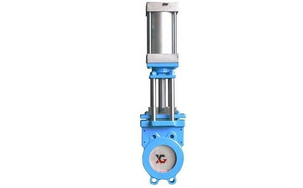

气动浆液阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,气动浆液阀售前、售中、售后专业服务。

  产品名称: 气动浆液阀   产品型号: Z673X,Z673H,Z673F
  驱动方式: 气动   连接形式: 对夹式,法兰
  结构形式: 闸板   密封结构: 软密封,硬密封
  压力范围: 0.6-1.6MPa   公称通径: DN50-DN1200
  常用材质: 铸铁,铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

气动浆液阀主要结构与特点:

    气动浆液阀本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、手轮等件组成,阀门启闭靠旋转手轮动作来完成,顺时旋转时,阀门关闭;反之为开阀。
气动浆液阀本阀结构特点:
1、 采用对夹式结构,体积小,重量轻。
2、 完全敞开的通道,可以防止介质在阀内沉积。
3、 U型封圈,密封性能提高。
4、 闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。
5、 流阻小。
6、 安装维修方便。

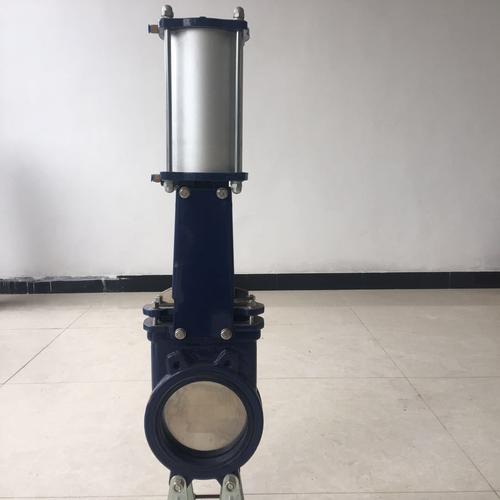

气动浆液阀实物图

 气动浆液阀主要零件材料:

序号
零件名称
材料
序号
零件名称
材料
备注
1
阀体
HT250/不锈钢
5
支架
注1:橡胶的牌号取决于介质和温度。
2:闸板材质取决于介质成分。
2
密封圈
橡胶(注1)
6
阀杆
3
闸板
不锈钢(注2)
7
螺母
ZHMn58-2-2
4
密封条
聚四氟乙烯
8
手轮
QT40-17

1、气缸是以压缩空气为介质,将其能量转换成机械能,实现直线运动的装置,是广泛应用于各种气动系统的执行元件,是实现工业自动化的基础元件。

2、技术参数

气缸内径(mm)
Φ40
Φ50
Φ63
Φ80
Φ100
Φ125
Φ160
Φ200
Φ250
理论活塞作用力(N)(以工作压力为0.4MPa时为准)
推力
490
760
1215
1960
3077
4800
7869
12308
19227
拉力
410
680
1030
1770
2675
4400
7379
10035
18463
工作介质
经净化含油雾压缩空气
工作压力(MPa)
0.15-1
环境温度(℃)
-10-+80
相对湿度
95
活塞运动速度(mm/g)
50-500
耐久性(KM)
600

3、气缸行程选用范围

气缸内径
Φ40
Φ50
Φ63
Φ80
Φ100
Φ125
Φ160
Φ200
Φ250
行程选用范围
400
500
800
800
1500
1500
2000
2000
2500

4、气缸正确使用注意事项:

(1)负载运动方向必须与活塞杆的运动方向一致,以免活塞杆产生扭曲现象。
(2)使用过滤器,减压器,润滑器组合(F-R-E组合)以调整空气品质,增长使用寿命。
(3)选用出力比实际负载大的气缸,以免气压不足时发生危险。
(4)注意使用环境温度,气缸内活塞环及密封部分材料的使用温度一般限制在-5℃—+60℃以内。
(5)有腐蚀气体环境,气缸内活塞及密封部分的材料,一般采用PTFE。

5、气动浆液闸阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)



售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
