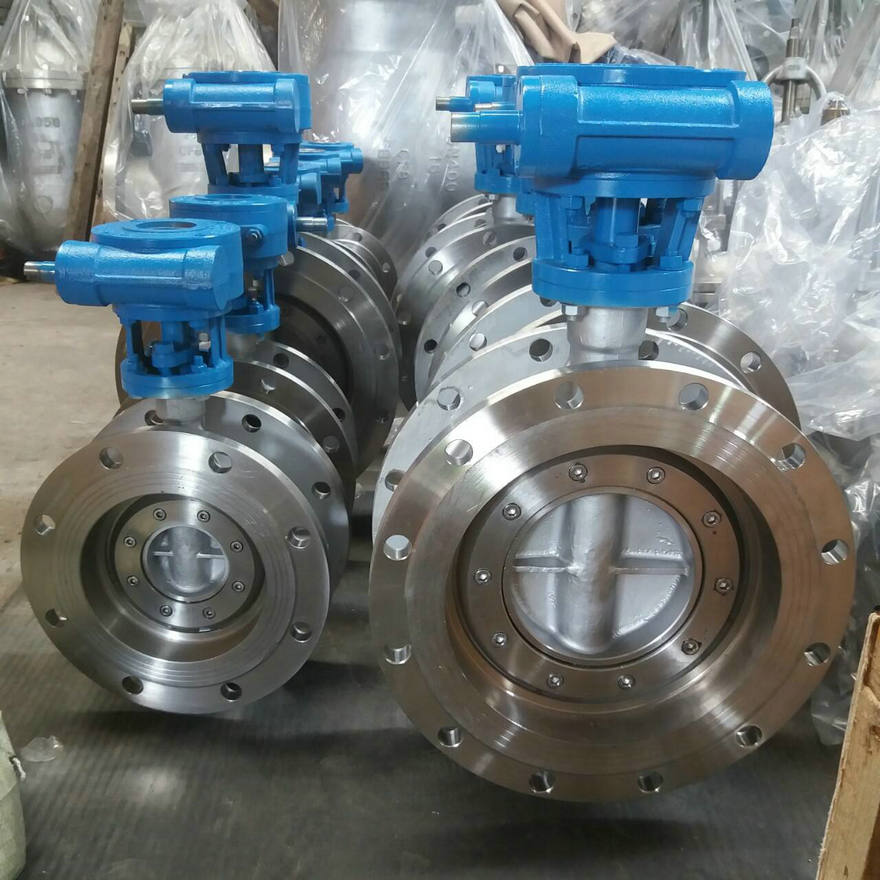

双偏心蝶阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,双偏心蝶阀售前、售中、售后专业服务。

  产品名称: 双偏心蝶阀   产品型号: D343/D373
  驱动方式: 涡轮,气动,电动,手动   连接形式: 对夹式,法兰式
  结构形式: 双偏心   密封结构: 软密封,硬密封
  压力范围: 1.0MPa-1.6MPa   公称通径: DN50-1000
  常用材质: 铸铁,球墨铸铁,WCB,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

双偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。

产品采用标准

结构形式

双偏心

设计依据

GB

API

驱动方式

手动、蜗轮蜗杆传动、手动、电动

设计标准

GB/T 12238

API609、MSS.SP-68

结构长度

GB/T12221

ASMEB16.10、API609、MSS.SP-68

连接法兰

JB/T79、JB/T82、GB/T9115

ASME B16.5、ASME B16.47

试验和检验

JB/T 9092

API 598

注:阀门连接法兰及对焊端尺寸可根据用户要求设计制造

主要零件材料

序号

材质

材质

序号

零件名称

材质

1

阀体

WCB、CF8、CF8M、CF8C、CF3、CF3M

5

填料

柔性石墨

2

阀杆

1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

6

填料压盖

WCB、CF8、CF8M

3

蝶板组合件

WC+f4、WCB+不锈钢复合件
WCB+F6、CF8、CF8M

7

支架

WCB、CF8、CF8M、CF3、CF3M

4

填料垫

2Cr13

8

蜗轮蜗杆装置



双偏心蝶阀产品资料结构图:

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。

相关产品:单偏心蝶阀 更多相关产品:三偏心蝶阀
