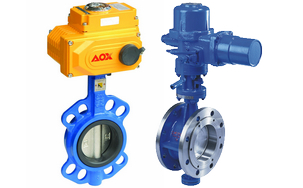

电动对夹式软密封蝶阀

更新时间:2021/4/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,电动对夹式软密封蝶阀售前、售中、售后专业服务。

  产品名称: 电动对夹式软密封蝶阀   产品型号: D971X/F/H,D943X/F/H
  驱动方式: 电动,手动,涡轮,气动   连接形式: 对夹式,法兰式
  结构形式: 中线,双偏心   密封结构: 软密封,硬密封
  压力范围: 1.0MPa-6.4MPa   公称通径: DN50-2000
  常用材质: 铸铁,球墨铸铁,WCB,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

电动软密封蝶阀,电动对夹式软密封蝶阀冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。
电动对夹式电动软密封蝶阀,电动对夹式软密封蝶阀为:
1,设计新颖、合理,结构独特,重量轻,启闭讯速。
2、操作力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料需老化、耐腐蚀,使用寿命较长等特点。

产品特点:
①设计新颖、合理、结构独特,重量轻,启闭迅速。
②操力矩小,操作方便,省力灵巧。
③可以任何位置安装,维修方便。
④密封件可以更换,密封性能可靠达到双向密封零泄漏。
⑤密封材料耐老化、耐弱腐蚀,使用寿命长等特点。

 制造标准:

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

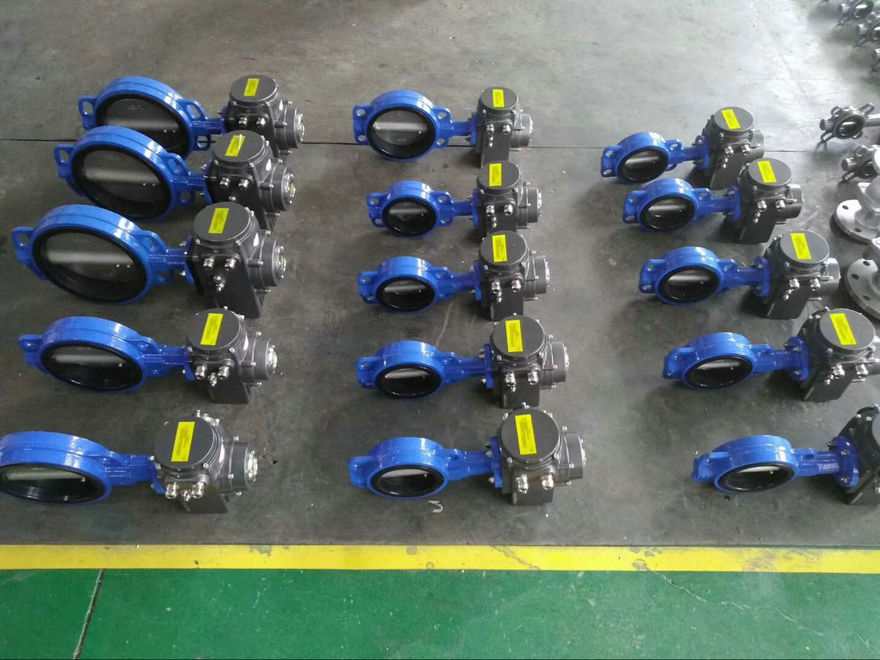

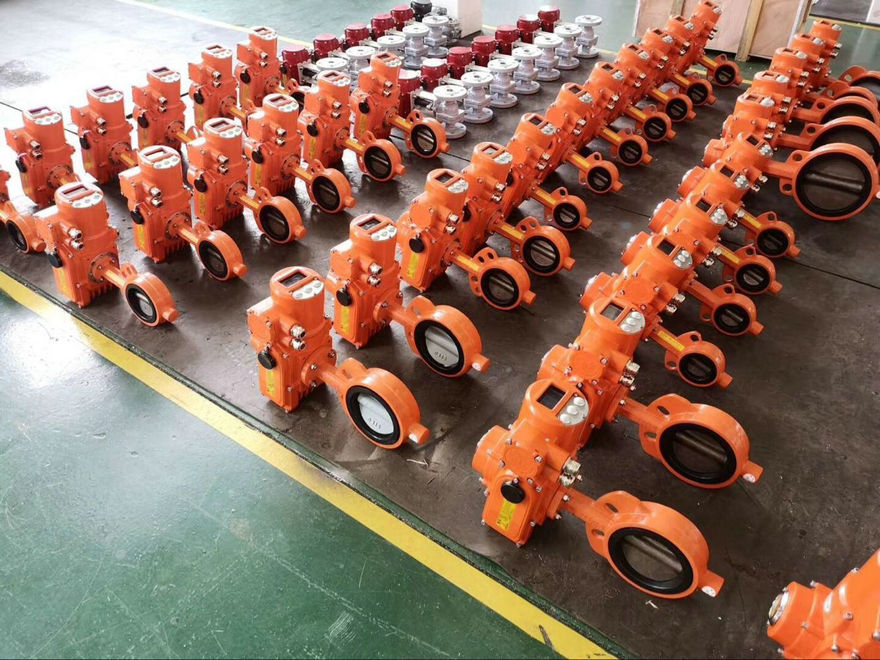

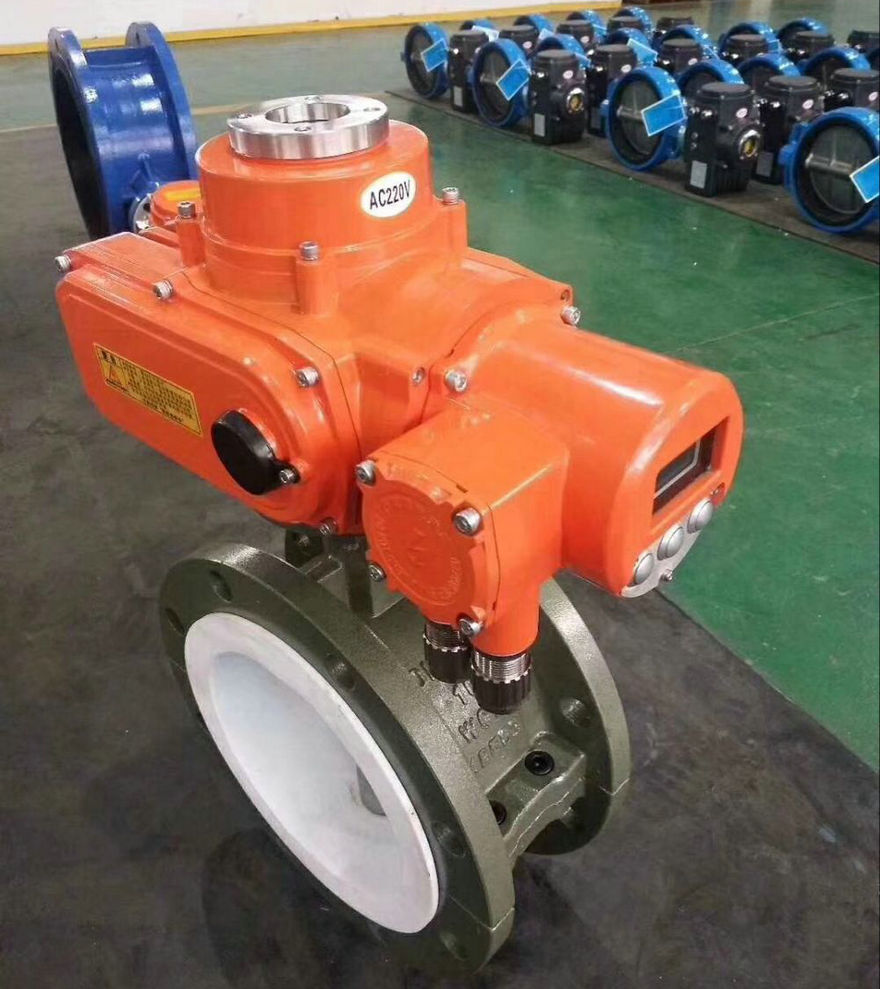

电动软密封蝶阀,电动对夹式软密封蝶阀实物图片

 主要技术参数:

公称通径

DN(mm)

50~800

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

零件名称

材料

阀体

球墨铸铁、铸钢、合金钢、不锈钢

蝶板

铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨O

蝶阀密封材料选用和适用温度:

材料品种

氯丁橡胶

丁晴橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

天然橡胶

尼龙

英语简称

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型号代号

X或J

XA或JA

XB或JB

F或XC、JC

XD或JD

XE或JE

X1

N

耐最高温度

82℃

93℃

150℃

232℃

250℃

204℃

85℃

93℃

耐最低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

-20℃

-73℃

适用工作温度

0~+80℃

-20~+82℃

-40~+125℃

-30~+150℃

-70~+150℃

-23~+150℃

-20~+85℃

-30~+93℃

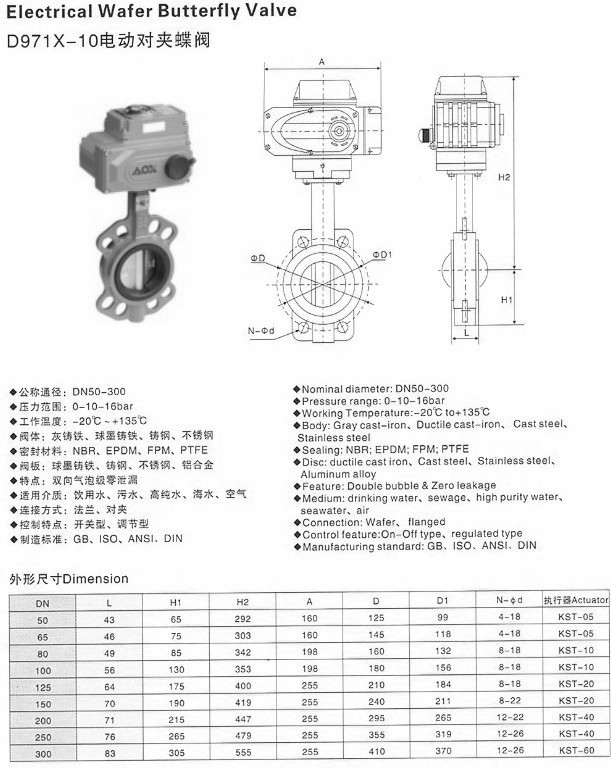

电动软密封蝶阀,电动对夹式软密封蝶阀尺寸图:

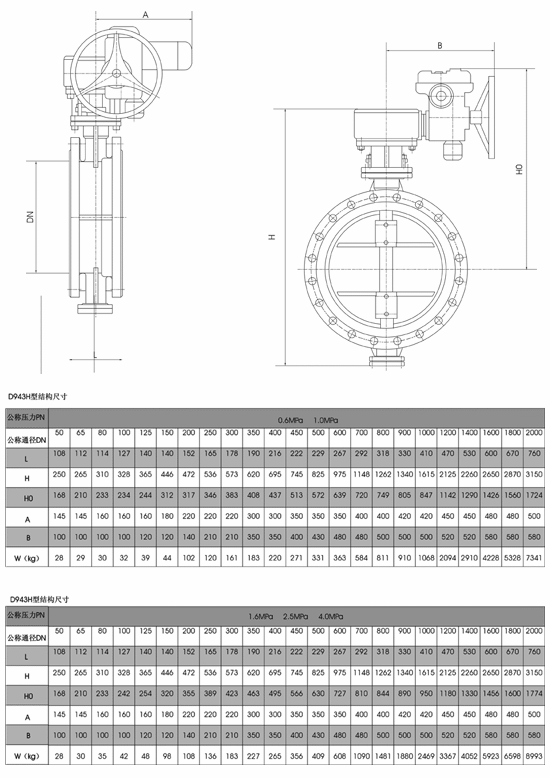

电动法兰蝶阀尺寸图:

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
