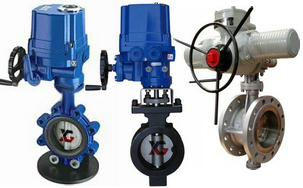

电动调节蝶阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,电动调节蝶阀售前、售中、售后专业服务。

  产品名称: 电动调节蝶阀   产品型号: ZDRWG
  驱动方式: 电动,气动,手动   连接形式: 对夹式,法兰式
  结构形式: 中线,双偏心,三偏心   密封结构: 软密封,硬密封
  压力范围: 1.0MPa-4.0MPa   公称通径: DN50-1000
  常用材质: 铸铁,球墨铸铁,WCB,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

电动调节蝶阀,智能调节蝶阀采用一体化结构,有开关型和调节型两种。开关型用单相交流电源直接控制阀门开闭。调节型有内装阀门定位器、伺服放大器和外接伺服操作器等形式,采用输入控制信号(4-20mA DC)即可控制阀门运转。具有功能好,体积小,性能可靠等。配套简单,流通能力好,特别适合于介质是粘稠,含颗粒,纤维性质的场合。它可广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、电力等行业的工业过程自动控制系统中。

电动调节蝶阀特点:
1、功能强劲:智能型、比例式、开关式、各类信号输出型
2、体积小巧:体积仅相当于同类产品的35%左右
3、轻便       :重量仅相当于同类产品的30%左右
4、性能可靠:轴承和电气元件等关键零部件采用国外产品
5、美观大方:铝合金压铸外壳、精细流畅、可减少电磁干扰
6、精密耐磨:蜗轮输出轴一体化特殊铜合金锻造、强度、耐磨性
7、回差极小:蜗轮输出轴一体化、避免了键联结的间隙、传动精度
8、安全保证:通过AC1500V耐压检测,特制线锁紧固电缆线、连线可靠
9、配套简单:采用单相电源、外接线路特别简单,也可做AC380V、直流电源
10、使用方便:免加油、免点检、防水防锈、任意角度安装
11、保护装置:双重限位、过热保护、过载保护
12、多种速度:全行程时间5秒、10秒、15秒、30秒、60秒、120秒
13、防腐防锈:支架、联轴器、螺钉均采用不锈钢
14、智能数控:数字设定、数字整定、自诊断、一机多能集成一体:智能控制模块高度集成于电动装置本体中,无须外接定位器等

 技术参数及性能指标

公称通径DN(mm) 50~1200
公称压力 PN0.6、1.6、2.5MPa
连接形式 法兰式、对夹式
阀板形式 垂直板式
流量特性 近似快开型
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4,软密封:零泄漏
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

   执行器技术参数

执行器类别  系列执行器参数  系列执行器参数 系列执行器参数
电源电压 标准:220V AC单相�0�2 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~1500N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 10秒/15秒/30秒 18S~112S
保护装置 过热保护 过载保护 内置过热保护、过载保护
环境温度 -30°~60° -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP55 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 比例控制单元 电位计、比例控制单元
驱动电机 8W/E AC可逆电机 鼠笼式异步电机
进线接口 PE1/2″进线线锁 2-PF 1/2″进线线锁 2个 PF 3/4”
壳体材料 铝合金 钢,铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有防腐功能
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力的特点
适用于动作频繁的调节回路,当接通持续率为25%时

   零件材料

零件名称 材料名称
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 聚四氟乙烯、柔性石墨

    性能规范

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

    设计标准

设计标准 GB/T2238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000;JB/T9092-1999

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。
