高性能蝶阀特点

采用带有球形密封表面的双偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封调节特性的场合。由于双偏心蝶板的设计，该阀门具有严密的密封性能，超长的使用寿命。可作快速切断或调节流量之用。产品适用于各种工业管道中液体和气体(包括蒸汽)的输送。也可用于介质，如氯气、氧气、高真空、抗硫或腐蚀性介质。产品还可具有防火结构供选择。连接方式可采用对夹式或用于大管径及管路经终端的凸耳式单法兰。
由于本产品蝶阀采用的是三维偏心原理，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠。

高性能蝶阀其主要特点如下：

1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

高性能蝶阀采用标准

设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

美标设计制造:API609、MSS SP-67、MSS SP-68

检验和试验：API598

法兰连接：ASME B16.5(NPS≤24)、ASME B16.47 B系列

对焊端：ASME B16.25

结构长度：API609

温压等级：ASME B16.34

阀座密封

ANSI/FCI 70-2规定了控制阀的泄漏等级和试验程序。其中VI级为泄漏等。高性能对夹式蝶阀能达到MSS-SP61规定的无气 泡密封。

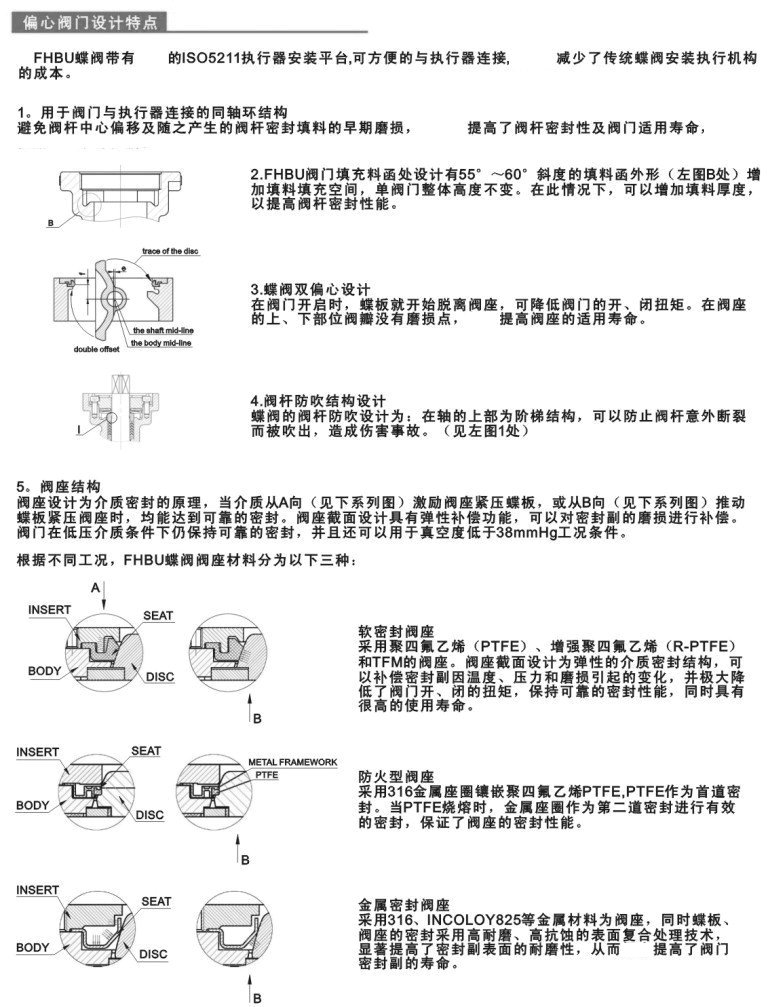

 耐火阀座

耐火阀座是考虑在火烧时需要有效关闭时使用的。是以金属座圈镶嵌PTFE, PTFE作为密封。当PTFE烧坏时，金属座圈作为密封进行有效的关闭。耐火阀座也适用于关键的或严峻的使用工况。带耐火阀座的两门按API607第4版和BS6755第二部分经过试验并认可。

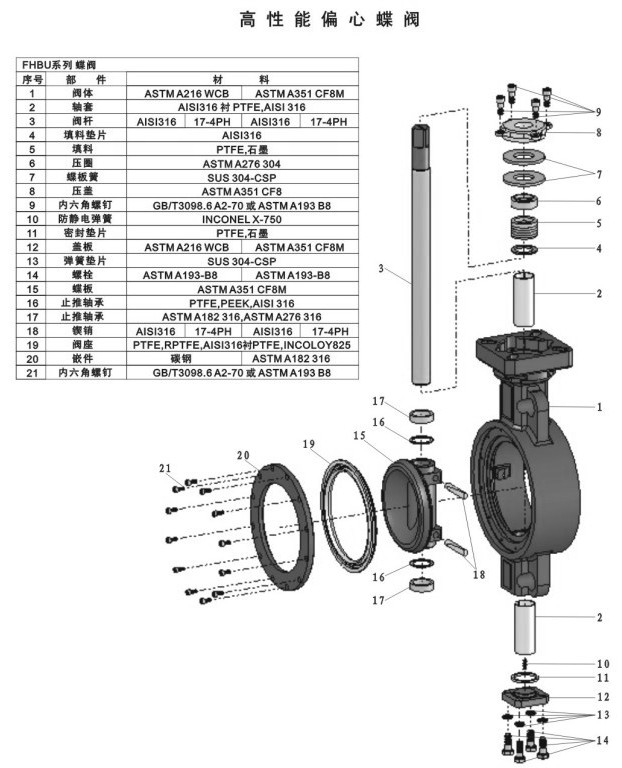

高性能蝶阀,双偏心高性能蝶阀相关尺寸结构图:

阀门系列	设计形式	压力	规格(in)	适用温度oC	壳体材料	采用标准
815W系列	对夹式	150级	2-1/2"～30"	-29～+260 (碳钢阀体) -46～+260 (不锈钢阀体)	WCB碳钢 CF8M 蒙乃尔	API 609
815L系列	凸耳式		2-1/2"～60"
830W系列	对夹式	300级	3"～24"
830L系列	凸耳式		3"～36"
860W系列	对夹式	600级	3"～24"
860L系列	凸耳式		3"～24"



阀门应用行业
高性能蝶阀主要应用于下列行业：
 工业设施、机械、天然气等领域
 高温水、冷凝水
 化工医药、食品生产
 造纸业、造船业、发电设备、自动化设备
 家庭用水、海水淡化等
