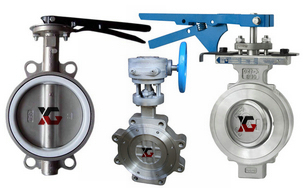

不锈钢蝶阀

更新时间:2021/9/9

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,不锈钢蝶阀售前、售中、售后专业服务。

  产品名称: 不锈钢蝶阀   产品型号: D71X,D371X,D71H,D371H
  驱动方式: 手动,涡轮,电动,气动   连接形式: 对夹式,法兰式
  结构形式: 中线,单偏心,双偏心   密封结构: 软密封
  压力范围: 1.0Mpa-1.6Mpa   公称通径: DN50-2000
  常用材质: 不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

不锈钢蝶阀概述

    不锈钢对夹式蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则呈全开状态。

  对夹式蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。

 不锈钢蝶阀产品特点

1、小型轻便,容易拆装及维修,并可有任意位置安装。
2、结构简单,紧凑,90°回转启闭迅速。
3、操作扭矩小,省力轻巧。
4、流量特性趋于直线,调节性能好。
5、启闭试验次数多达数万次,寿命长。
6、达到完全密封,气体试验泄漏为零。
7、选择不同零部件材质,可适用多种介质。

公称通经DN(mm)

对夹式50-300

法兰式50~2000

公称药理PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

主要零件材料:

零件名称

材料

阀体

304、WCB、QT450-10、HT200、HT250

蝶板

304、WCB、QT450-10、HT200、HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨

制造标准

GB/T 122387-89

法兰标准

GB9113-2000、GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

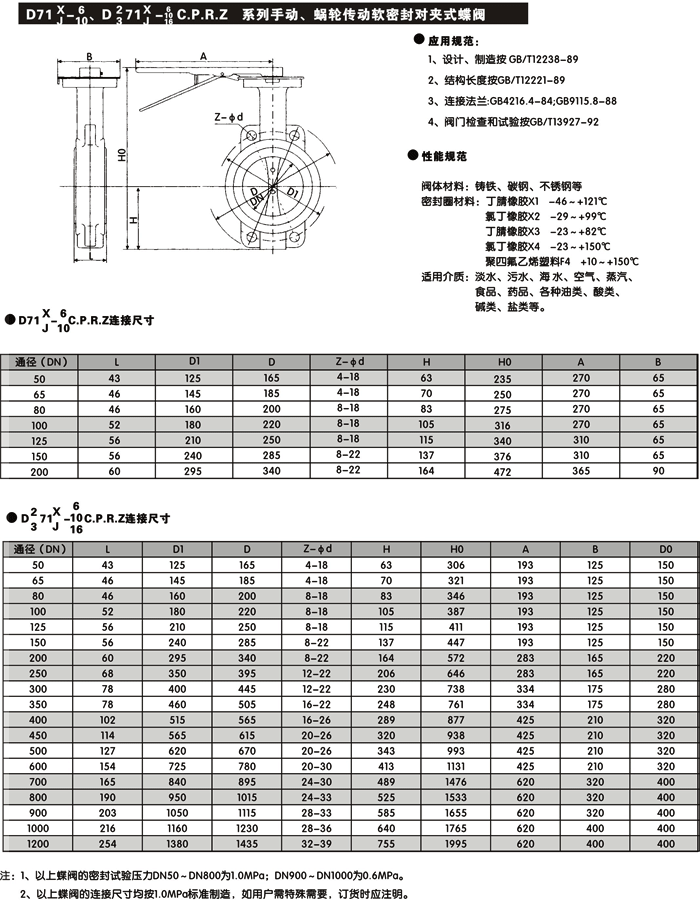

不锈钢蝶阀,不锈钢对夹式蝶阀尺寸结构图:

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
