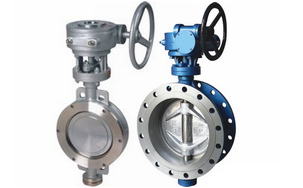

日标蝶阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,日标蝶阀售前、售中、售后专业服务。

  产品名称: 日标蝶阀   产品型号: D343H,D373H
  驱动方式: 蜗轮传动,电动,气动   连接形式: 对夹式,法兰式
  结构形式: 三偏心   密封结构: 金属硬密封
  压力范围: 10K,20K   公称通径: 2
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

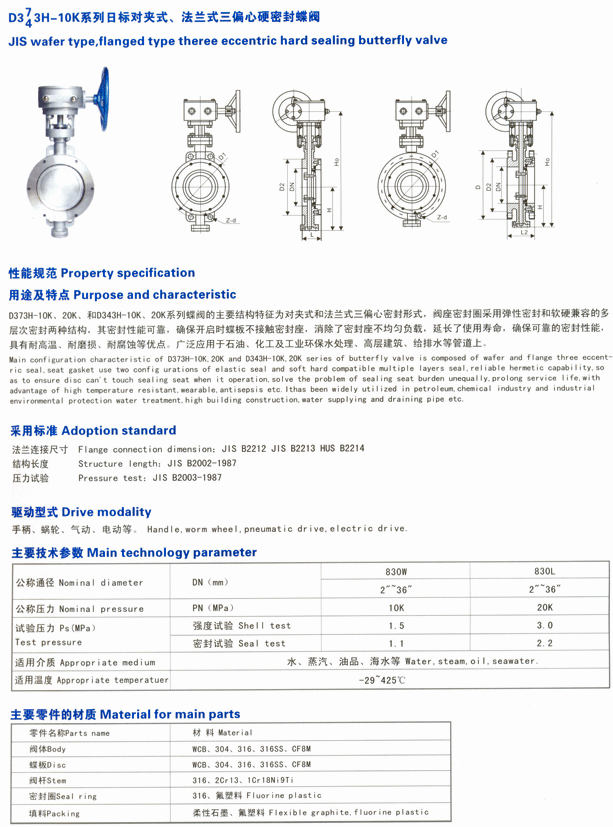

D373H-10K,20K和D343H-10K,20K系列JIS日标蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式,阀座密封圈采用弹性密封和软硬兼容的多层次密封两种结构,其密封性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命,确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等特点。广泛应用于石油、化工及工业环保水处理、高层建筑,给排水等管道上。

三、日标蝶阀采用标准:

设计标准:API1609-83
法兰连接尺寸:JIS B2212 、JIS B2213、JIS B2214
结构长度:JIS B2002-1987
压力试验:JIS B2003-1987
驱动形式
手柄、蜗轮、气动、电动等

日标蝶阀主要技术参数:

公称通径

DN(mm)

830W

830L

2?~36?

2?~36?

公称压力

PN(MPa)

10K

20K

试验压力

强度试验

1.5

3.0

密封试验

1.1

2.2

适用介质

水、蒸汽、油品、海水等

适用温度

-29℃~425℃

日标蝶阀主要零件的材质:

零件名称

材料

阀体

WCB、304、316、316SS、CF8M

蝶板

WCB、304、316、316SS、CF8M

阀杆

316、2Cr13、1Cr18Ni9Ti

密封圈

316、氟塑料

填料

柔性石墨、氟塑料

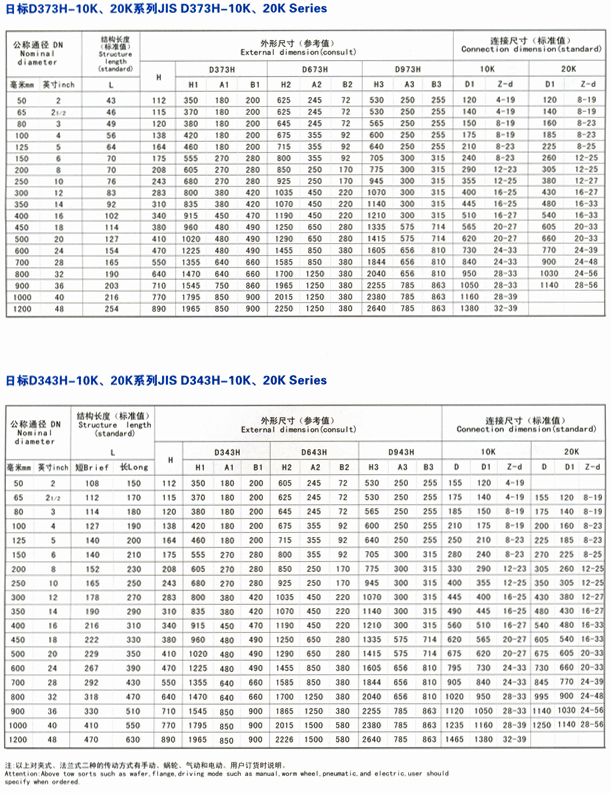

日标蝶阀,日标jIS蝶阀尺寸图:
