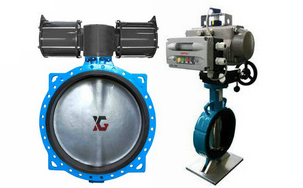

气动软密封蝶阀中线软密封蝶阀是管线选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小。气动蝶阀既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能。
　　D671X气动蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。

气动软密封蝶阀的特点
　　1、小巧轻便，容易拆装及维修，并可在任意位置安装。
　　2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
　　3、流量特性趋直线，调节性能好。
　　4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
　　5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，
　　6、密封件可更换，且密封可靠达到双向密封。　
　　7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
　　8、该阀可设计成法兰连接和对夹连接。
　　9、驱动方式可选择手动、电动或气动。

设计标准

设计标准	GB/T12238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999

 技术参数

公称通径DN(mm)	DN50～1000mm
公称压力(MPa)	PN1.0、1.6、2.5MPa
阀体形式	直通铸造阀体
连接形式	法兰式、对夹式
阀芯形式	蝶板式
密封填料	柔性石墨、聚四氟乙烯
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的±2%
控制方式	开关型(开关两位控制)、调节型(4～20mA控制)

 气动执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步。

气动软密封蝶阀,D671X气动软密封蝶阀零件材料

零件名称	主要材料
阀体	灰铸铁、球墨铸铁、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

性能规范

公称通径	DN（mm）	50～1000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	气动传动

密封材料和适用温度

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

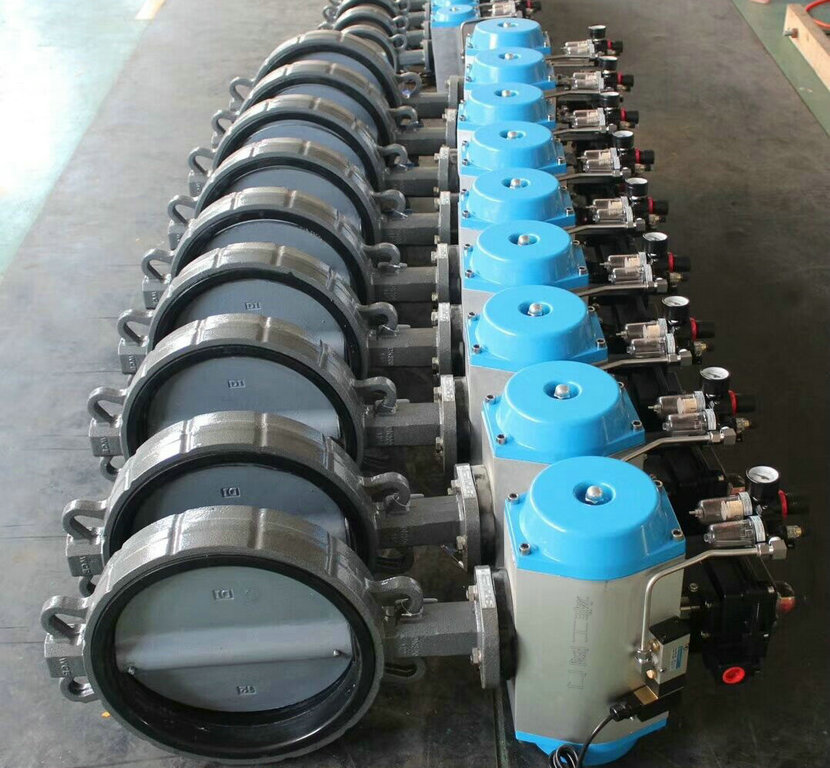

气动对夹式软密封蝶阀相关尺寸结构图:

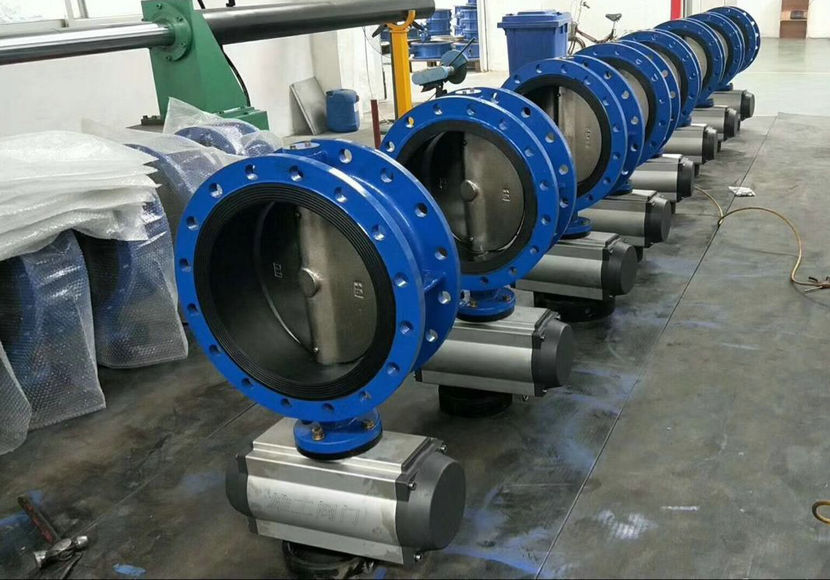

 气动法兰式软密封蝶阀相关尺寸图:
