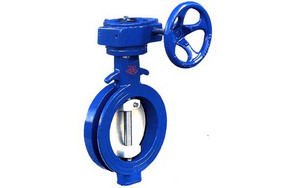

单偏心蝶阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,单偏心蝶阀售前、售中、售后专业服务。

  产品名称: 单偏心蝶阀   产品型号: WBGX,WBLX
  驱动方式: 涡轮,气动,电动,手动   连接形式: 对夹式,法兰式
  结构形式: 单偏心   密封结构: 软密封,硬密封
  压力范围: 1.0MPa-1.6MPa   公称通径: DN50-600
  常用材质: 铸铁,球墨铸铁,WCB,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。

单偏心蝶阀,单偏心对夹式蝶阀工作原理:

对夹单偏心蝶阀的结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压,解决了同心蝶阀的蝶板与阀座的挤压问题。但由于单偏心构造在阀门的整个开关过程中蝶板与阀座的刮擦现象并未消失、在应用范围上和同心蝶阀大同小异、故采用不多。

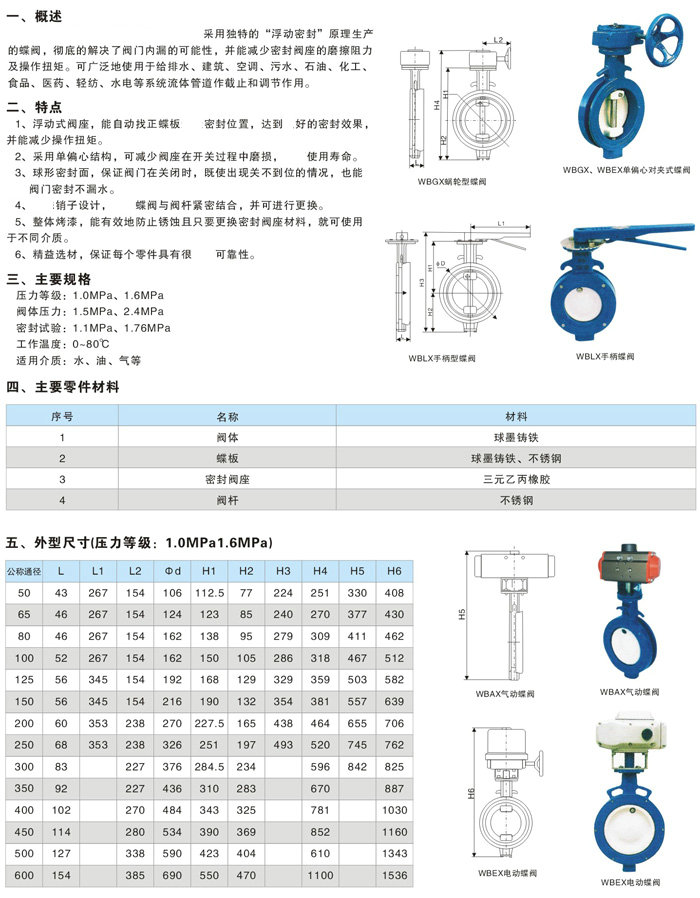

单偏心蝶阀,单偏心对夹式蝶阀尺寸图:

相关产品:多层次硬密封蝶阀 更多相关产品:双偏心蝶阀
